1马力离心泵蜗壳式泵壳结构设计

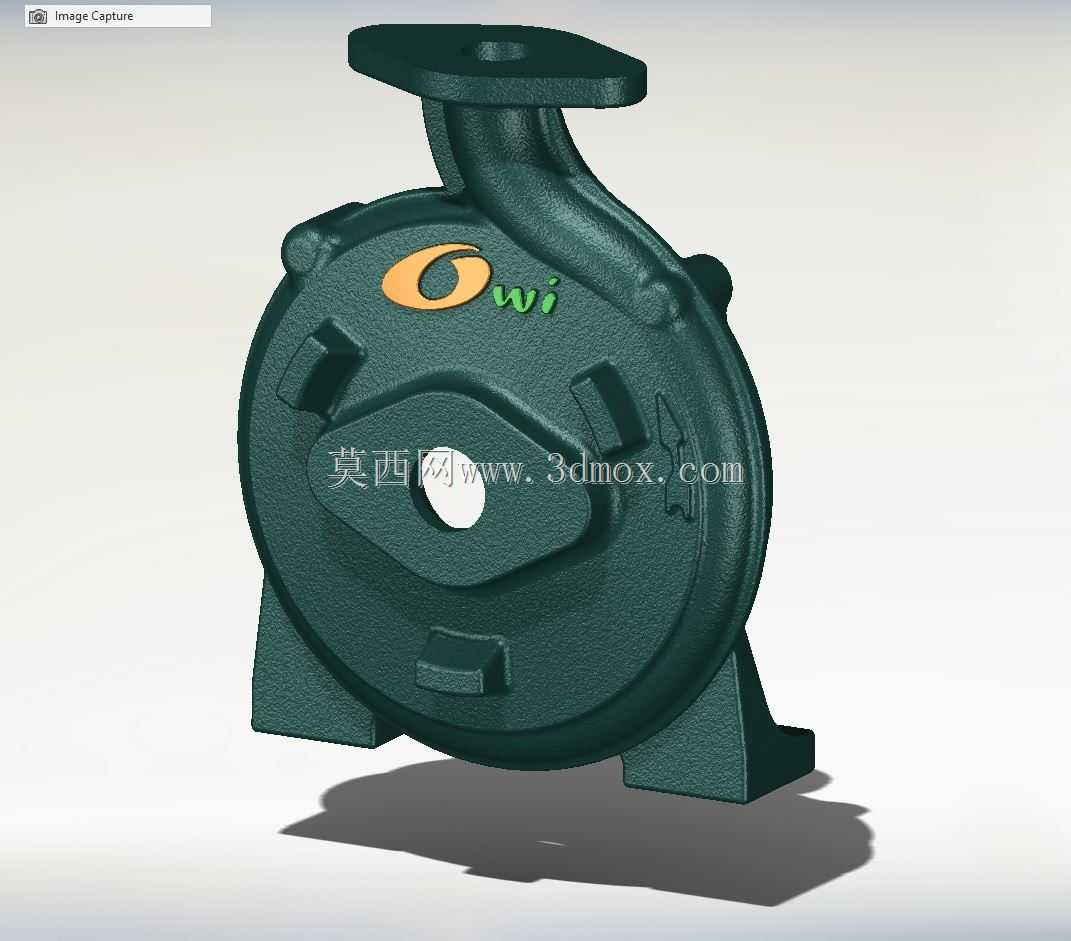

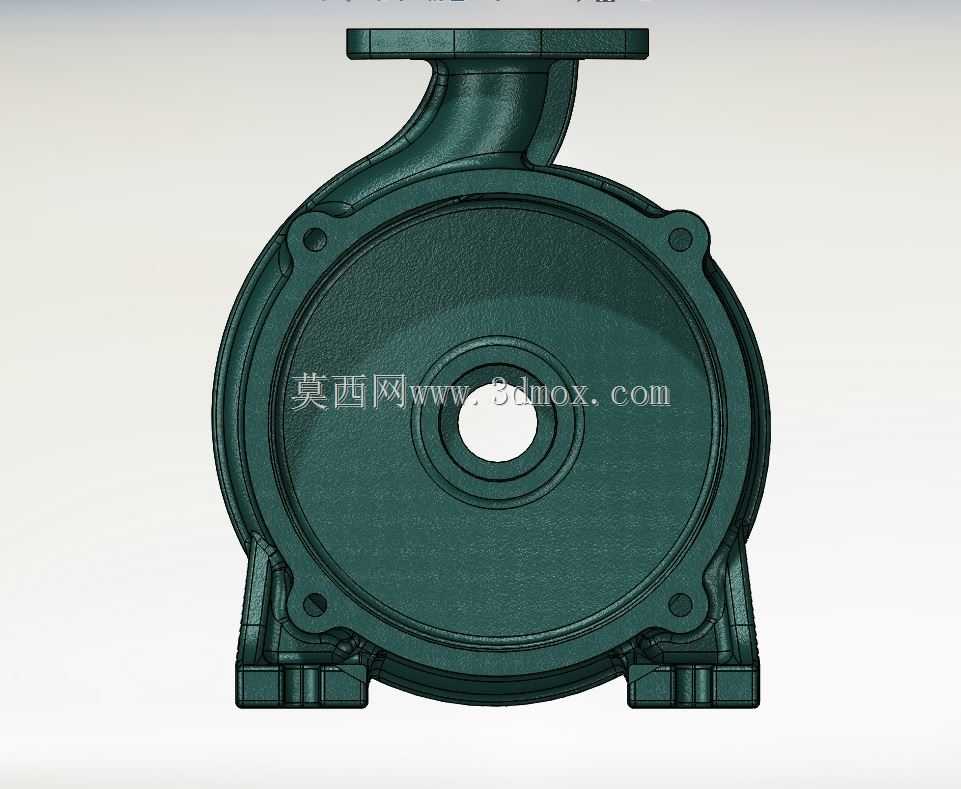

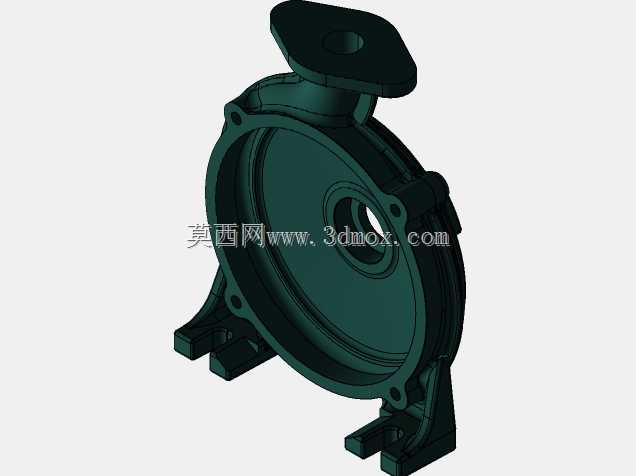

这款泵壳为1马力规格离心泵的核心承压过流部件，主要适配民用供水、小型暖通循环、庭院灌溉、小型设备冷却循环等场景的单级端吸离心泵使用，是整泵实现流体能量转换的关键载体。从结构设计来看，采用经典的蜗壳式流道构型，流道断面沿叶轮旋转方向逐步扩大，能够将叶轮甩出的高速流体动能平稳转化为压力能，降低流道内的水力损失，同时兼顾铸造工艺的脱模可行性，壁厚分布遵循承压件等强度设计原则，高压区域壁厚做了局部加厚处理，避免长期承压运行出现应力开裂。安装边界方面，前端法兰面设置了均匀分布的安装凸耳与螺栓过孔，用于和泵盖、叶轮组件配合密封，法兰止口尺寸匹配常规1马力端吸泵的配合公差，可保证装配后叶轮与泵壳流道的同轴度，减少运行时的径向偏磨；顶部的出口法兰采用标准管法兰连接尺寸，可直接匹配对应通径的输水管道，无需额外做转接适配；底部设置的一体式支撑脚带有安装固定孔，可直接将泵体固定在公用安装底座上，支撑脚的筋板布局做了优化，既可以承受泵组运行的振动载荷，也能抵消进出口管道连接带来的附加弯矩。设计过程中重点考量了流道的顺滑过渡，所有流道转角处均做了圆角处理，避免流体在局部区域形成涡流、气蚀，延长泵壳的实际使用寿命，同时外表面的加强筋布局兼顾了刚性与散热需求，泵组运行时可通过壳体表面快速散出流体摩擦带来的热量，避免密封腔区域温度过高加速密封件老化。实际选型适配时，可直接匹配同功率规格的标准离心泵叶轮、机械密封组件，装配后整泵的水力性能可覆盖常规小流量高扬程的输水需求，进出口的安装尺寸符合行业通用互换标准，无需对现有管路安装位做改造即可替换同规格的老旧泵壳部件。
