联合农业机具铰接传动关节结构

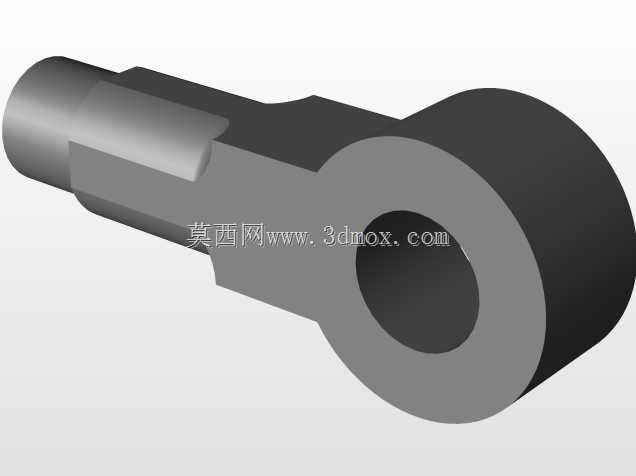

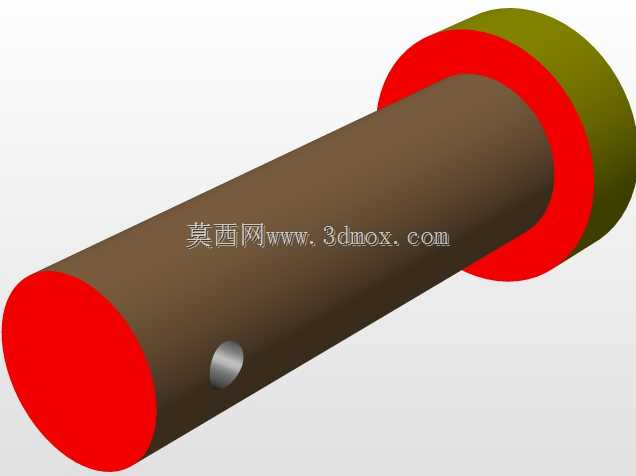

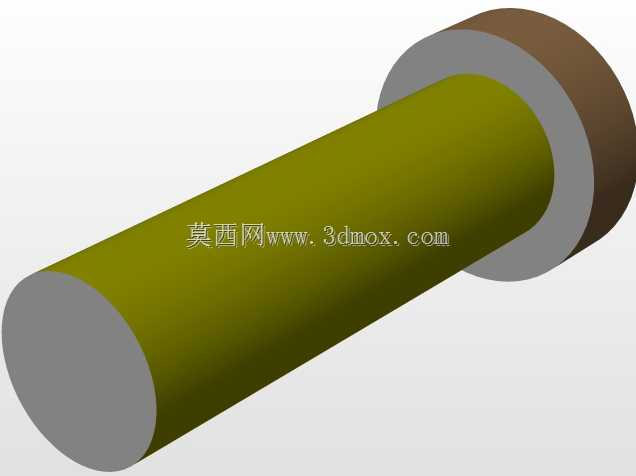

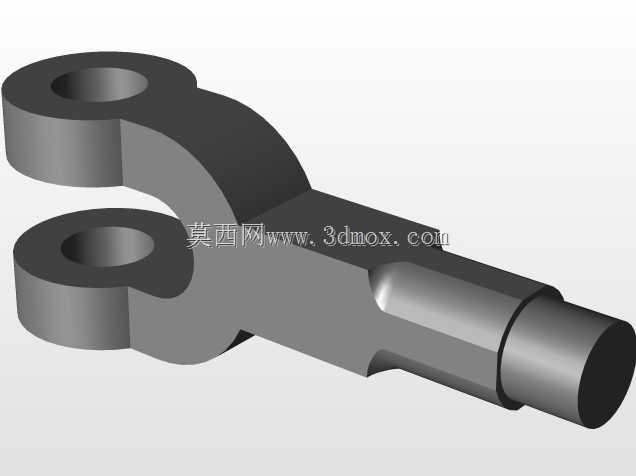

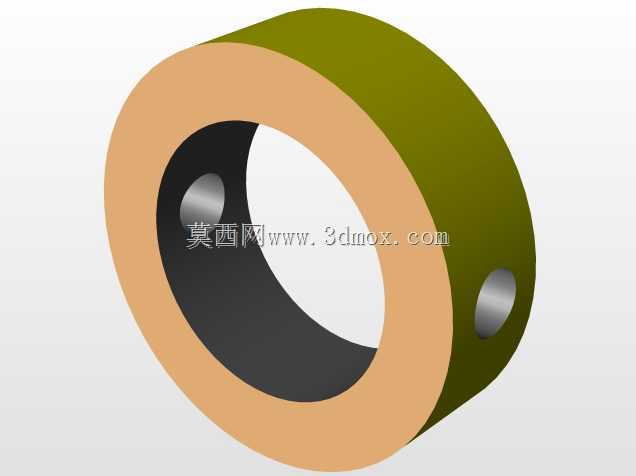

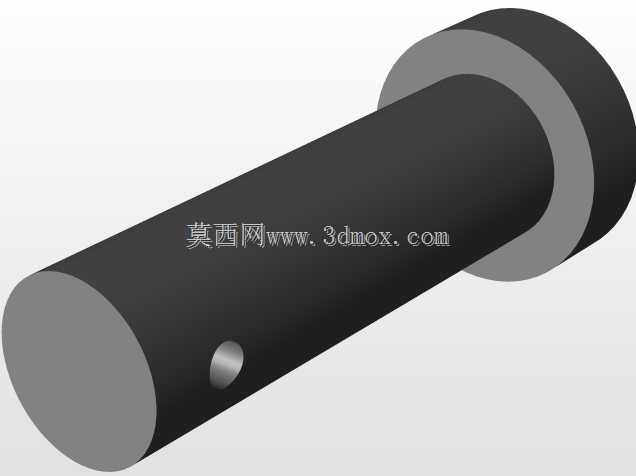

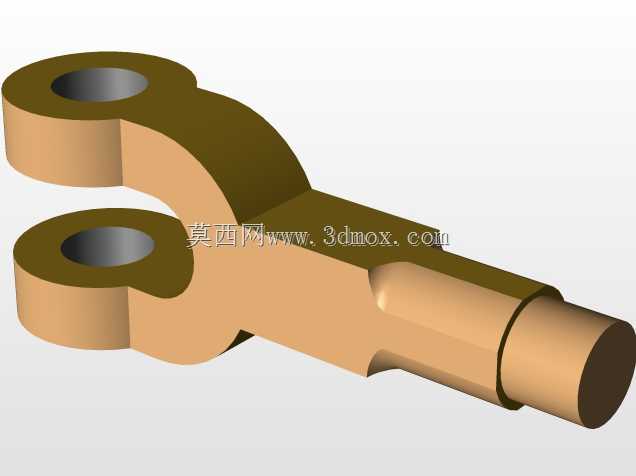

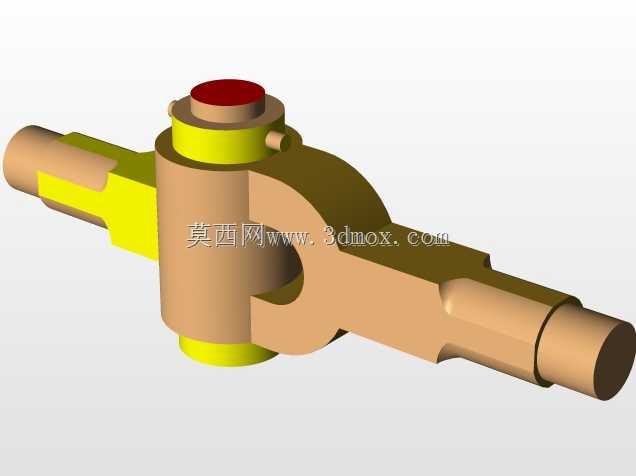

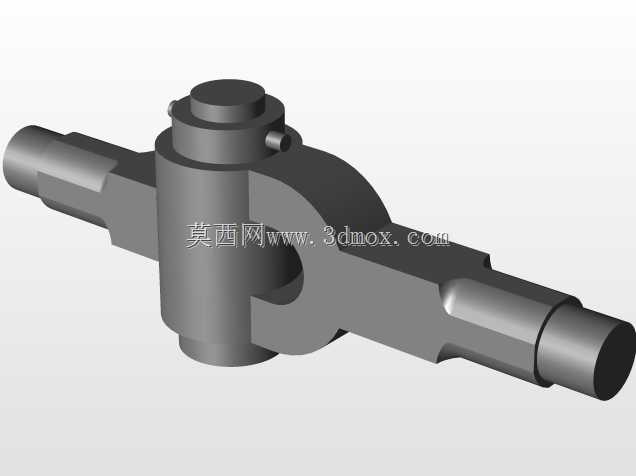

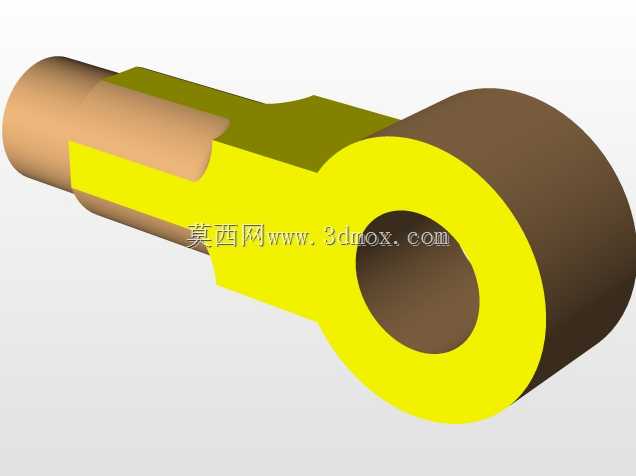

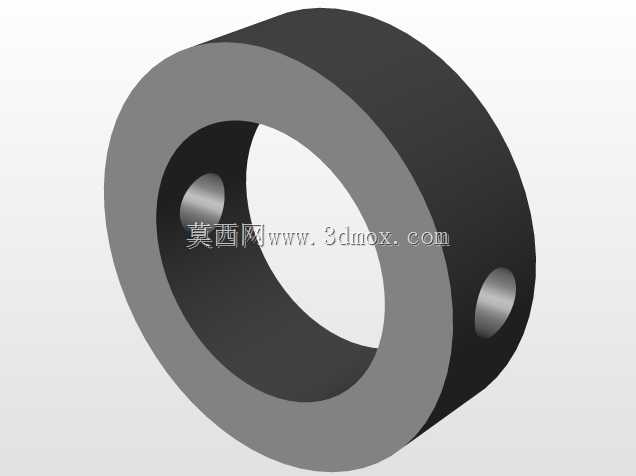

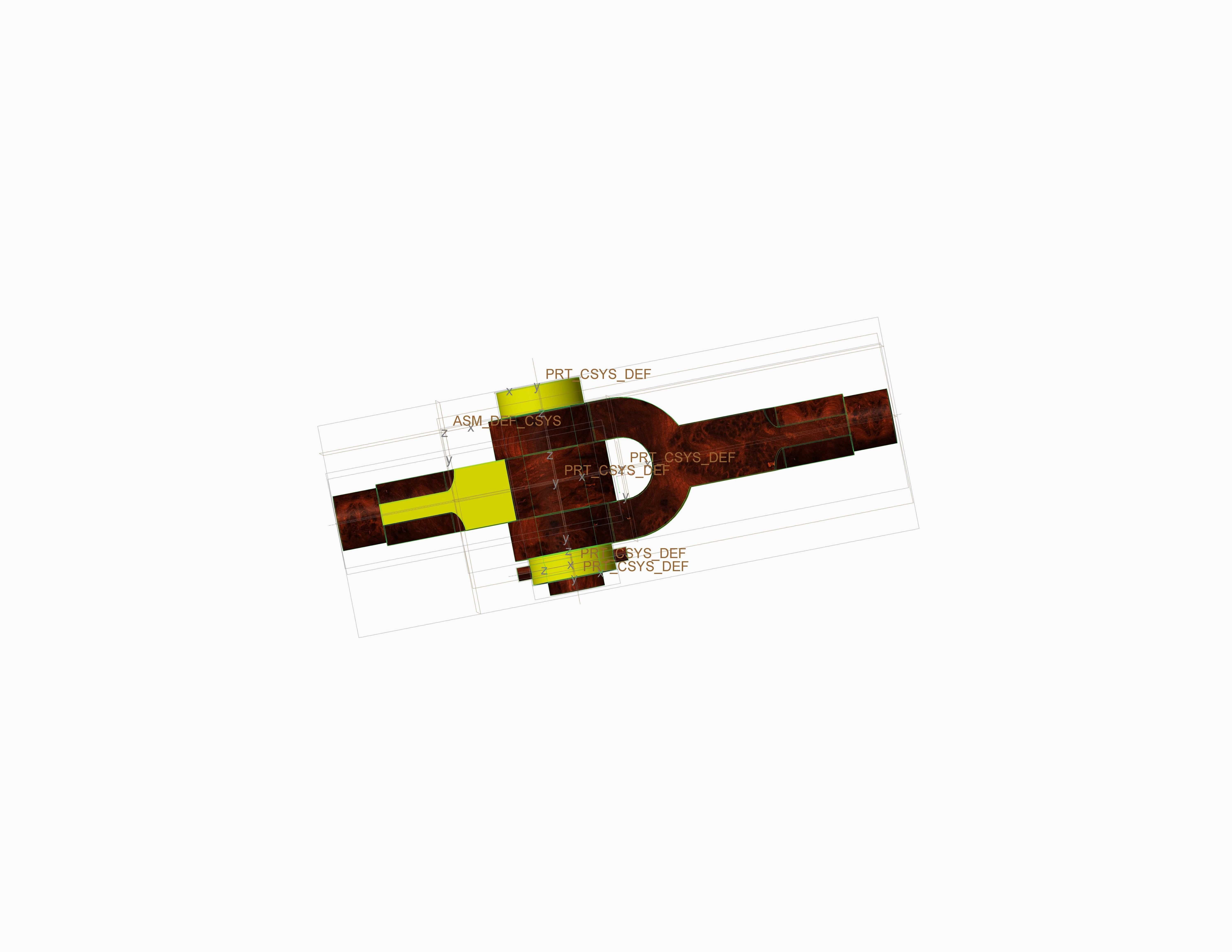

这类铰接关节结构，主要应用在联合农业机具的传动连杆系统中，承担多组执行部件之间的动力传递与角度偏转适配功能，在收割机割台升降调节、拨禾轮姿态调整、脱粒机构联动等工况下，都能见到同原理的铰接构件身影。实际田间作业时，农机具会随地形起伏、作物密度变化产生持续的小幅振动与角度偏移，该关节的核心作用就是在传递轴向扭矩与推拉载荷的同时，允许连接的两根杆件产生一定范围的相对转动，抵消刚性连接带来的应力集中，避免杆件在交变载荷下出现疲劳断裂。从结构设计来看，主体采用对称式叉形铰接座搭配贯通销轴的布局，两端的杆段做了阶梯轴设计，靠近铰接座的位置预留了卡簧槽与密封件安装位，顶部的红色端盖是注油润滑结构的封堵件，日常维护时可通过该注油孔向铰接摩擦副注入润滑脂，降低销轴与衬套的磨损速率，黄色的环形衬套采用耐磨合金材质，直接嵌装在铰接座的销孔内，磨损后可单独更换，无需整体更换关节主体，大幅降低农机的田间维护成本。设计过程中，优先考虑了农机作业的大载荷、多粉尘工况，铰接副的配合间隙控制在0.1-0.2mm之间，既保证转动灵活性，又避免过大间隙导致作物碎屑、泥尘进入摩擦面，两端杆段的连接尺寸适配常规农机用的φ25mm标准连杆管径，安装时可直接插入配套杆件的连接套筒，通过侧面的顶丝固定或者径向销钉锁止，无需额外加工适配结构。铰接座的叉形开口角度经过载荷校核，允许连接杆件的最大偏转角达到25°，完全覆盖农机作业时地形起伏带来的杆件偏转范围，杆段末端做了倒角导向处理，安装时可快速对准连接套筒的内孔，减少田间装配的对位难度。整体结构没有冗余的复杂外形，所有棱角都做了R2-R3的圆角过渡，避免应力集中点的出现，主体材质选用40Cr调质处理，表面做发黑防锈处理，适配田间高湿度、多腐蚀介质的作业环境，铰接销轴采用贯穿式设计，两端用开口销锁止，即使在持续振动工况下也不会出现销轴窜出脱落的问题，保证作业过程中的结构可靠性。
