梭子鱼越野车后轮驱动总成结构设计

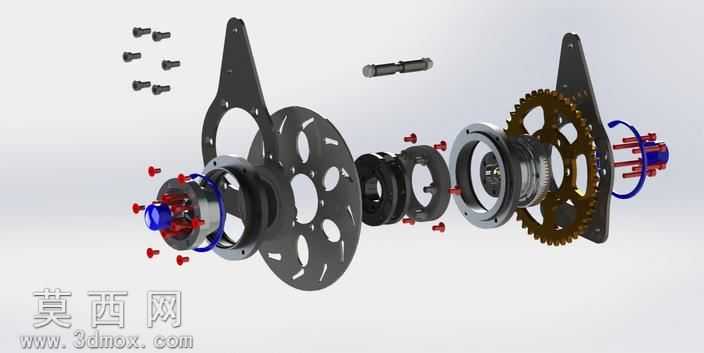

本作品为梭子鱼越野车后轮驱动系统的三维建模设计，采用SolidWorks完成全参数化零件建模与整机装配，建模过程严格遵循机械设计公差配合规范，所有零件均按1:1真实比例还原，可直接用于结构验证、运动仿真与教学演示。建模阶段首先对驱动总成进行功能模块拆分，将整体结构划分为连接支架、制动盘、传动齿轮、离合组件、轮毂轴、紧固件六大模块，每个模块单独完成零件建模后再进行层级装配，确保各部件的装配约束完全符合实际机械装配逻辑，避免出现干涉错位问题。材质渲染环节针对不同零件的实际材质属性赋予对应材质参数：金属结构件采用哑光磨砂钢材材质，调整金属度与粗糙度参数还原冷轧钢板的哑光质感；传动齿轮采用调质合金钢材质，添加细微的表面纹理模拟机加工刀痕；紧固件采用镀锌螺栓材质，添加轻微的反光效果表现镀锌层的金属光泽；密封胶圈采用丁腈橡胶材质，调低金属度、调高粗糙度还原橡胶的哑光弹性质感；制动盘采用灰铸铁材质，添加细微的磨损纹理还原实际使用的质感表现。结构设计上，该后轮驱动总成采用链轮传动结构，大尺寸从动链轮直接与轮毂壳体连接，配合内置的离合结构实现动力的接合与断开，两侧对称布置的三角形连接支架用于连接车架与悬架，保证驱动总成的安装刚性；制动盘采用多孔通风结构，通过多颗红色紧固螺栓与轮毂连接，既保证制动散热效率，又兼顾轻量化设计需求；轮毂轴采用阶梯轴结构，通过轴承与支架连接，保证转动顺畅度；所有紧固件均采用标准件建模，螺栓、销轴的尺寸完全符合国标紧固件规范，可直接生成工程图用于生产加工。设计思路围绕越野车后轮驱动的大扭矩传递、高强度抗冲击需求展开，在保证结构强度的前提下尽可能做镂空减重设计，支架、制动盘均开设多个减重孔，在不降低结构刚性的前提下降低簧下质量，提升越野车的悬挂响应性能；装配过程中预留了合理的运动间隙，可直接添加运动仿真模拟驱动、制动的完整动作流程，清晰展示动力从链轮输入到轮毂转动、制动卡钳夹紧制动盘的完整运动逻辑，整体模型结构完整，装配关系清晰，材质表现真实，可用于越野车传动系统的教学演示、结构参考与改装设计参考。
