挖沟机用山铣式切削钻头轮盘结构

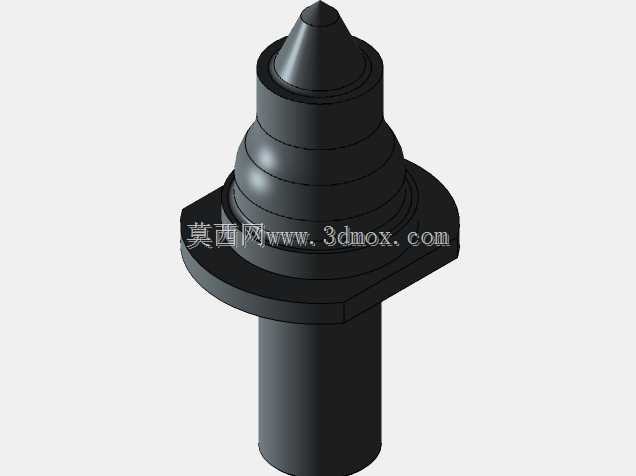

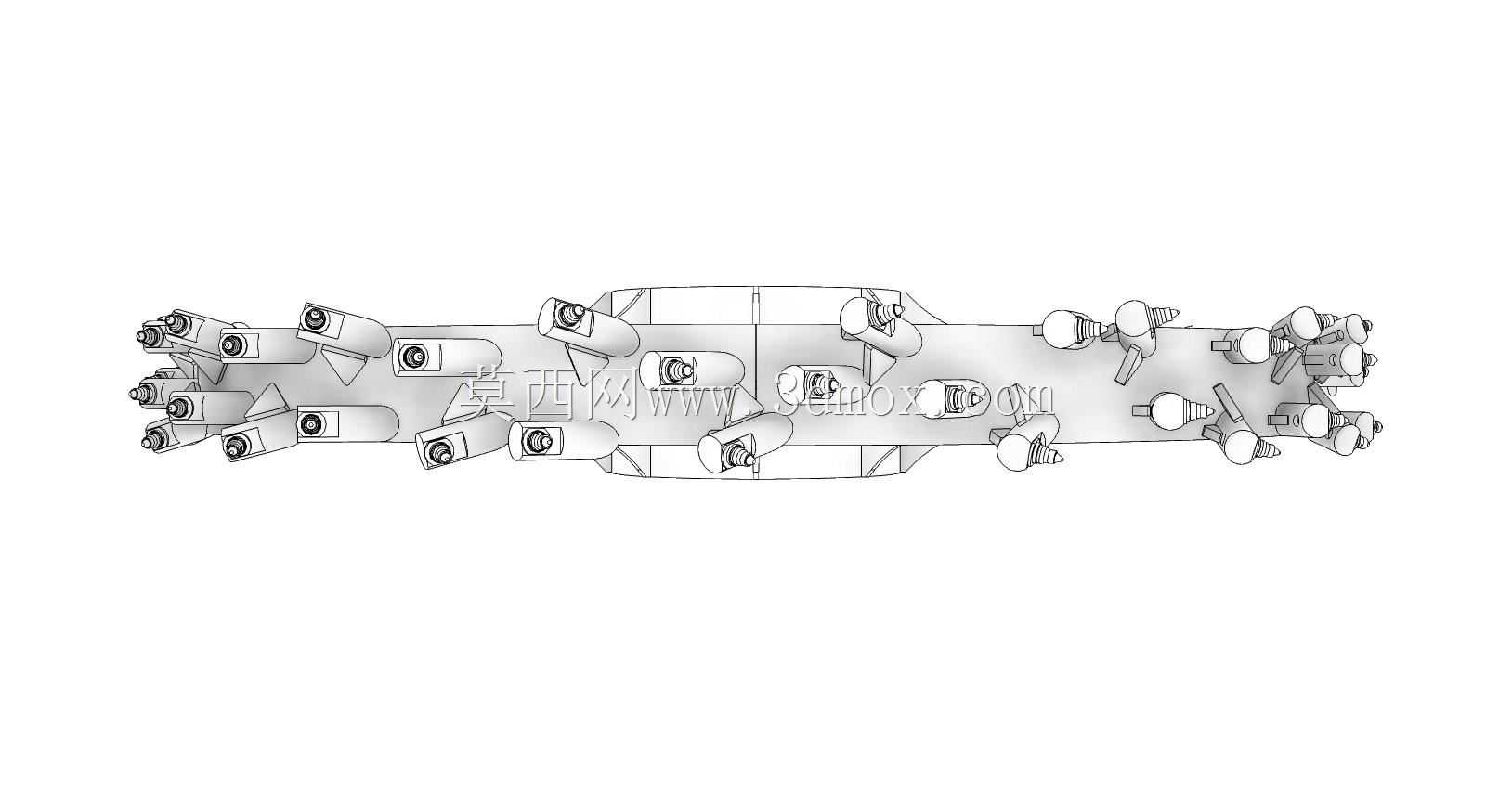

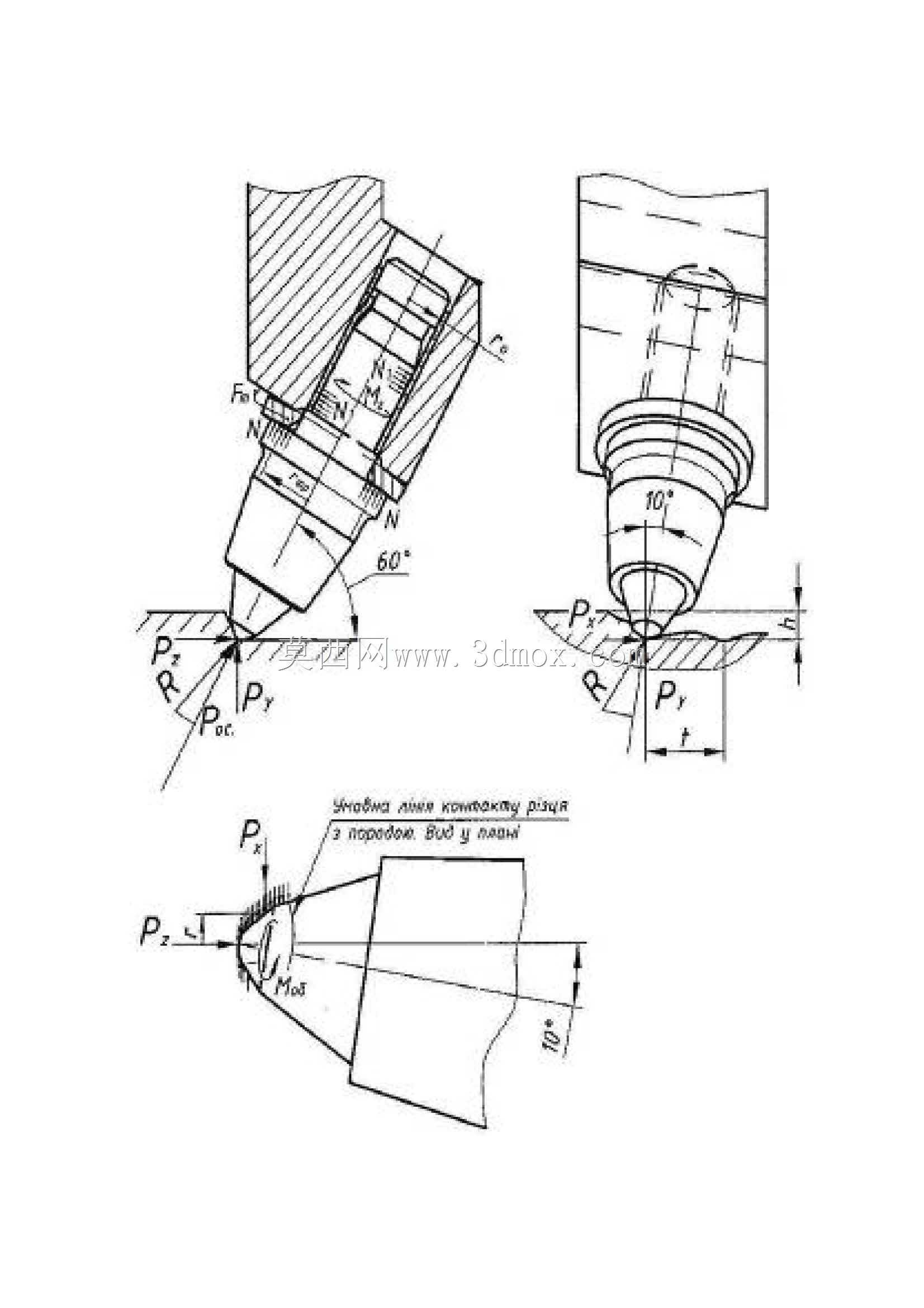

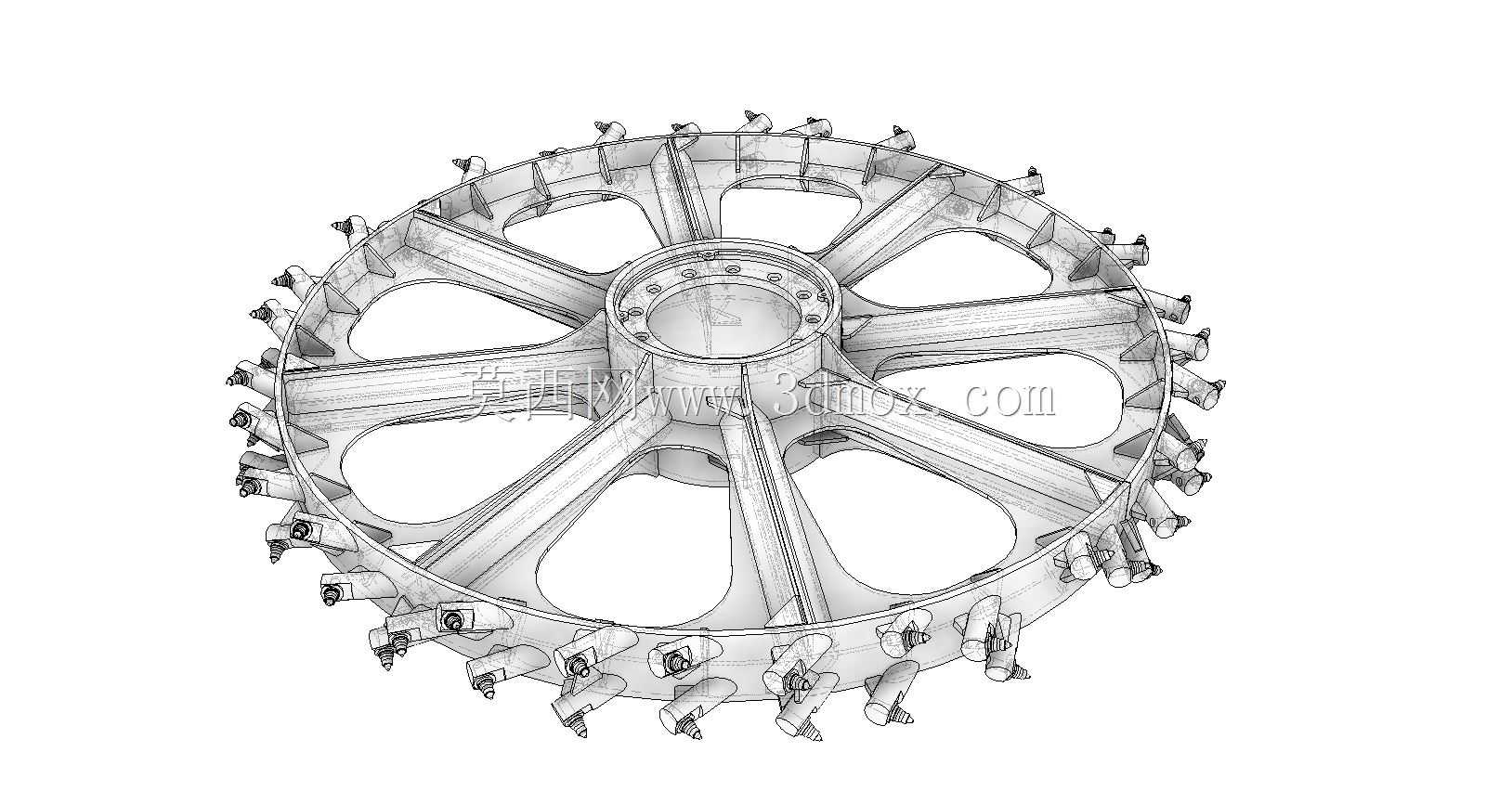

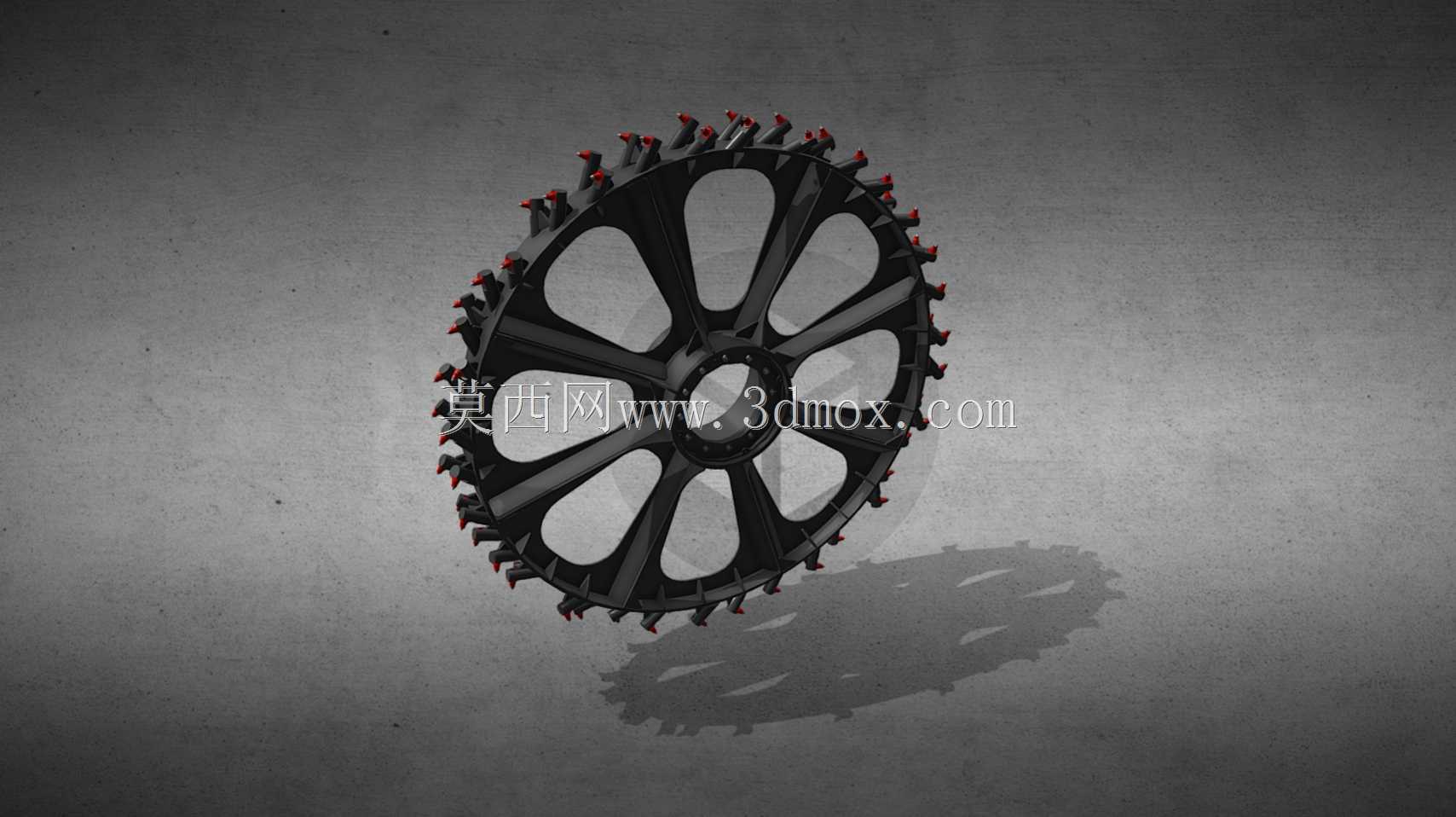

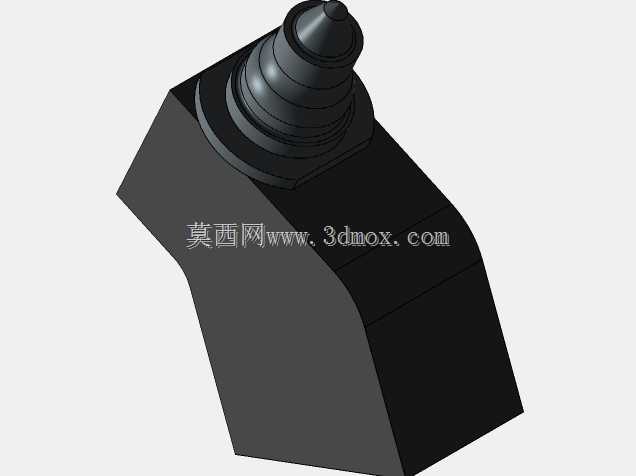

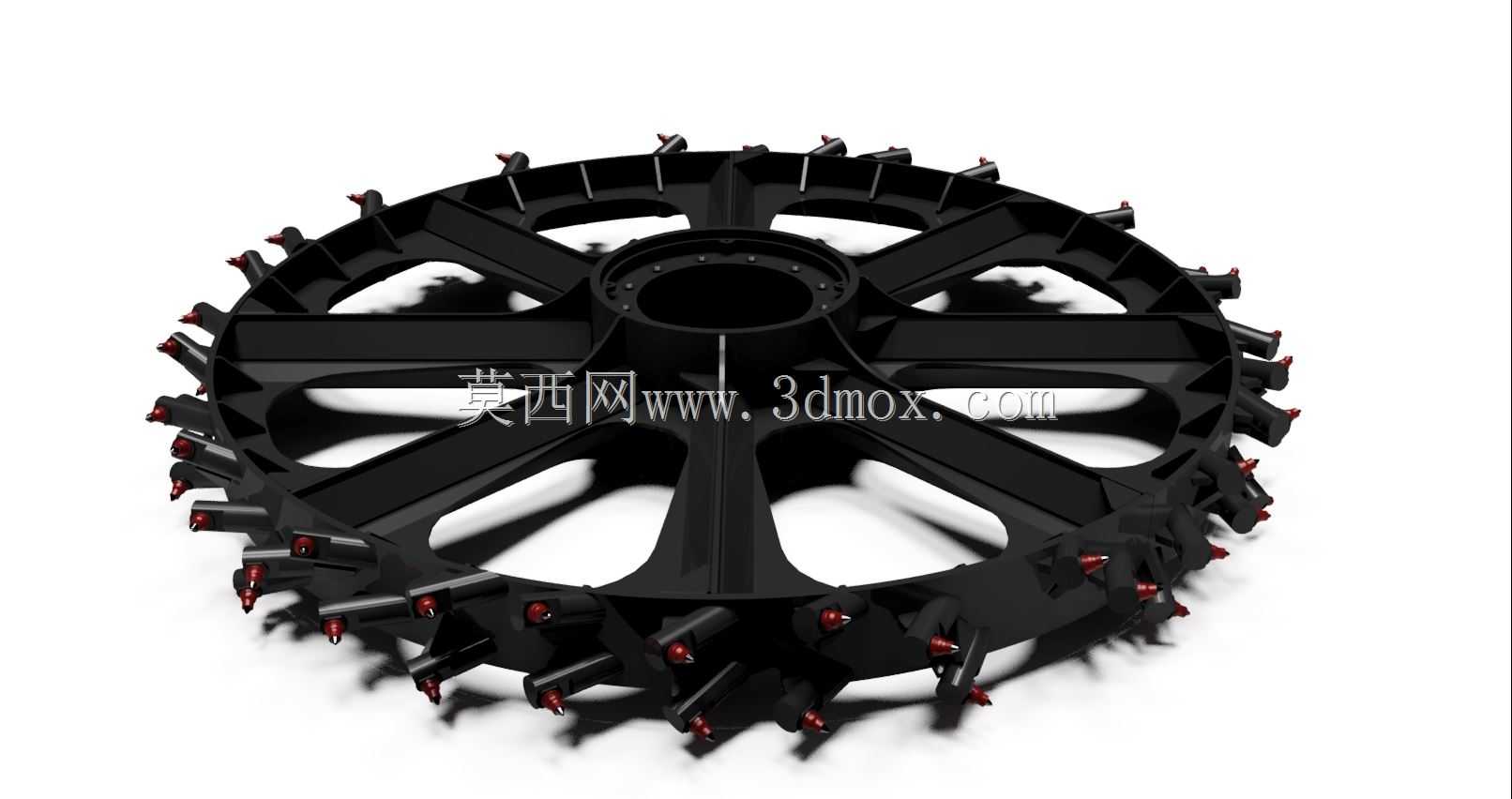

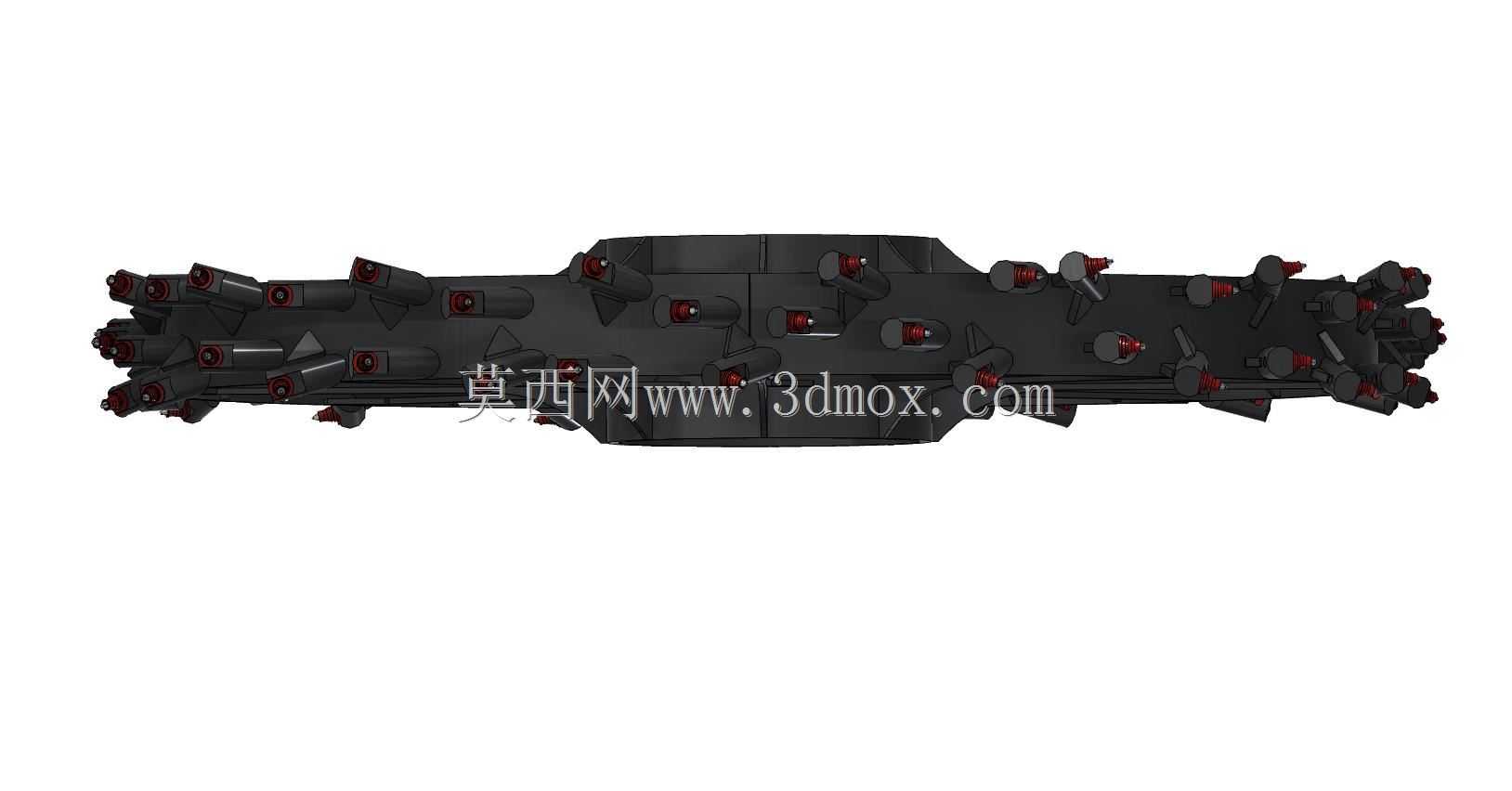

这款轮盘式切削作业部件，主要配套于链式挖沟设备的前端工作装置，多用于山地硬质地层、冻土层、含砾石土层的沟槽开挖作业，相比传统链式挖斗，对硬质工况的适配性更强，能在普通挖斗难以切入的致密土层、弱风化岩层表层完成连续铣削开沟，常见于管线铺设、农田水利沟渠开挖、山地道路边沟修整这类作业场景。从结构设计来看，整体采用轮辐式承载结构，中心设置安装法兰位，通过多道辐射状加强筋连接外圈切削环，筋板之间预留大尺寸镂空区域，一方面可以降低整体转动惯量，减少作业时的动力损耗，另一方面能让铣削下来的渣土顺利从镂空区域排出，避免渣土在轮盘内部堆积卡滞，影响连续作业效率。外圈沿圆周方向均匀排布多组切削齿座，每个齿座上装配硬质合金切削齿，齿尖朝向与轮盘转动切线方向保持适配角度，作业时随着轮盘旋转，合金齿依次切入地层，通过连续铣削剥离土体，齿座的排布密度经过匹配，既保证单齿切入时的足够压强，又避免齿距过密导致的切削阻力陡增，同时相邻齿的切削轨迹存在重叠，不会出现作业面漏刮的台阶状残留。从安装边界来看，该轮盘的切削直径为2.4m，单次作业可成型深度1m、宽度220mm的规整沟槽，安装接口匹配常规挖沟机的悬挂挂载位，不需要对主机的挂载结构做额外改装，可直接替换同规格的常规挖沟轮。设计时针对山地作业的冲击载荷做了结构强化，辐射筋板与外圈连接位置做了圆弧过渡处理，减少应力集中，切削齿采用可更换式结构，作业过程中出现齿体磨损后，可直接在现场更换单个合金齿，不需要整体拆卸轮盘，降低维护耗时。轮盘整体做了动平衡校准，高速旋转作业时不会出现偏摆震动，能减少主机挂载臂的疲劳载荷，延长整套工作装置的使用寿命。作业时轮盘的旋转方向与设备行进方向匹配，铣削下来的渣土会被轮盘带起后顺着镂空区抛到沟槽一侧，不会回落至已开挖的沟槽内，减少后续清沟的工作量。针对山地作业可能遇到的硬物冲击，齿座采用高强度合金钢焊接固定，与轮盘基体的连接强度足以应对砾石撞击的瞬时载荷，不会出现齿座断裂脱落的问题。
