辊顶400系列Intralox塑料输送链节

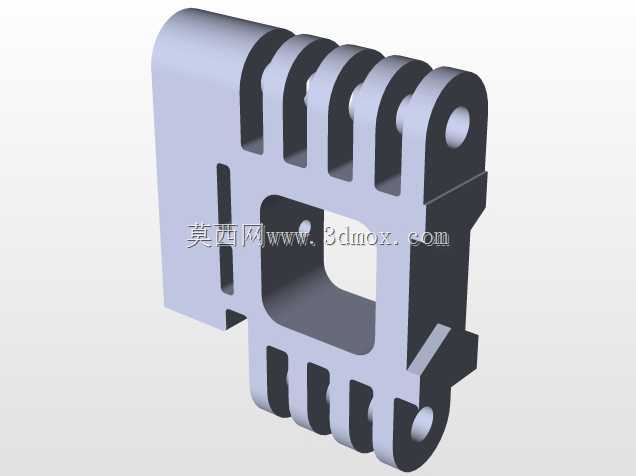

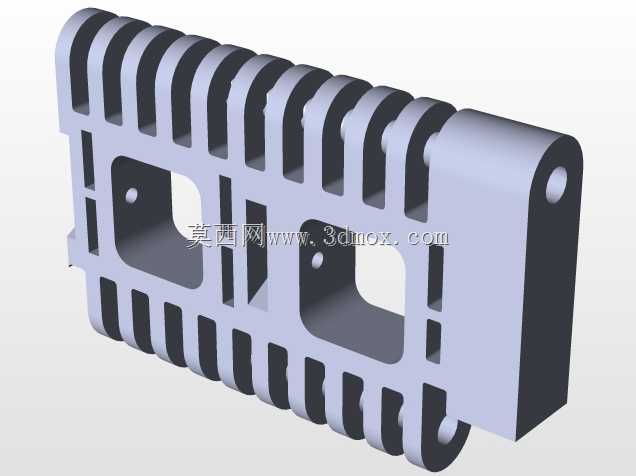

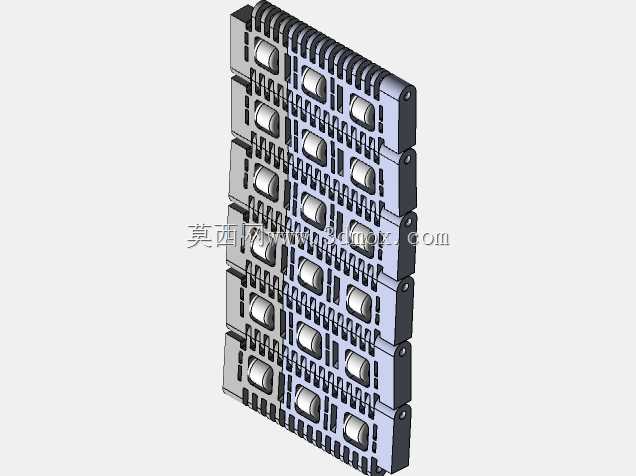

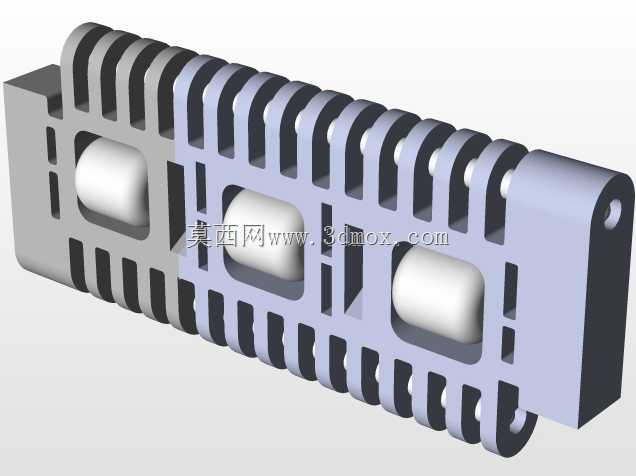

辊顶400系列Intralox塑料链节是模块化输送系统的核心组成单元，这类链节常应用在食品加工、包装分拣、日化产品输送等场景的水平或小倾角输送线上，尤其适合需要平稳承托、低摩擦输送的工况，比如瓶装饮品输送、软包装产品转运、轻型工件工序间流转等场景，能有效避免输送过程中对产品表面造成刮擦损伤。从结构设计来看，该链节采用模块化拼接思路，单节链节两侧设置有互锁的铰接结构，装配时相邻链节通过销轴贯穿铰接孔实现串联，可根据输送线的实际长度灵活拼接总长度，同时能适配一定半径的转弯输送需求，无需额外定制特殊链段。链节顶部的辊顶结构是核心功能设计，凸起的辊柱在承托输送物时，可将输送面与产品之间的滑动摩擦转化为滚动摩擦，大幅降低输送阻力，当输送线需要实现积放功能时，辊顶结构能让产品在链板持续运行的状态下短暂停留，不会因持续摩擦刮花产品表面，也能降低输送系统的运行负载。链节主体采用工程塑料一体注塑成型，整体结构做了等强度优化，中部开设的镂空减重孔在不降低结构承载能力的前提下，减少了材料用量，同时能让输送过程中的碎屑、液体从镂空处掉落，避免杂物卡滞在铰接位置影响链节转动灵活性。从安装边界来看，单节链节的宽度适配400系列对应的输送梁安装尺寸，铰接孔的同轴度公差控制在合理范围，装配后整链的直线度偏差符合输送设备的安装要求，链节底部的导向结构可嵌入输送梁的导向槽内，避免高速运行时链板出现跑偏、跳齿的问题。设计这类链节时，需要重点考虑铰接位置的耐磨性能，长期运行下铰接孔与销轴的磨损量会直接影响整链的使用寿命，因此铰接部位的壁厚做了局部加强，同时塑料材质本身具备自润滑特性，无需频繁加注润滑脂，适配食品、医药等对润滑污染有严格限制的生产场景。另外，链节的辊柱安装孔位做了限位设计，辊柱转动时不会出现轴向窜动，保证输送面的平整度，避免产品在输送过程中出现颠簸、偏移的问题，整链拼接后相邻链节的拼接缝隙控制在极小范围，防止细小产品卡入缝隙造成设备卡滞。
