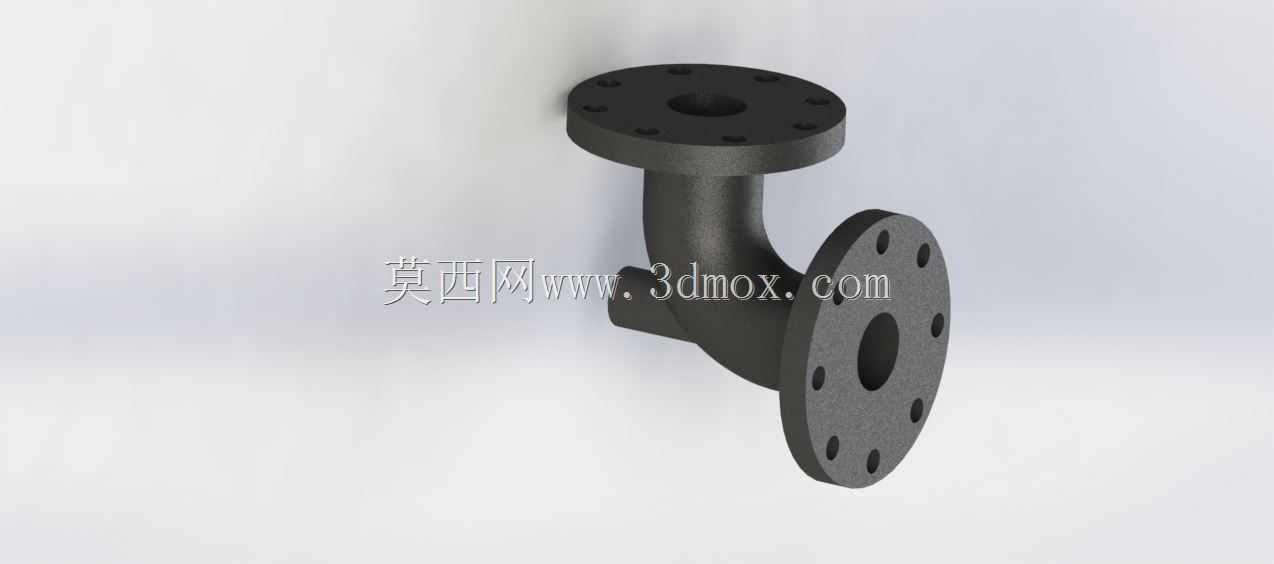

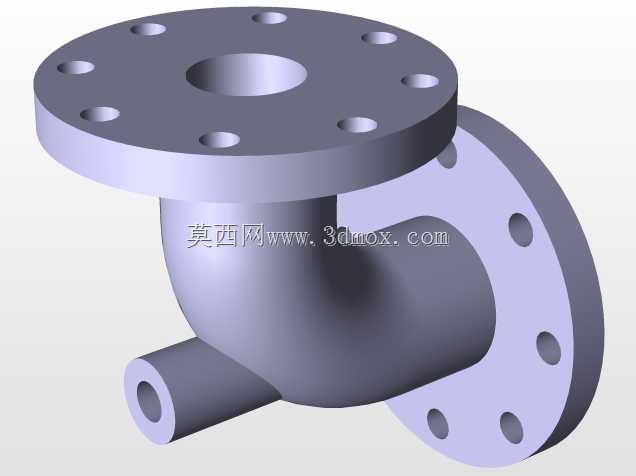

带双法兰连接结构的90度弯形弓形管路

这类带双法兰结构的90度弓形弯管，在工业流体输送系统里承担着管路转向衔接的核心作用，常见于化工介质输送管网、市政给排水管线、暖通循环水系统以及小型工艺设备的内部管路布局中，用来改变流体的输送方向，规避管线排布时遇到的设备结构、建筑梁柱等障碍物，保障管路走向能适配现场的安装空间。从结构设计来看，两端的法兰盘均采用标准螺栓孔布局，法兰端面预留了密封件安装的贴合平面，安装时只需在两个对接法兰之间加装适配压力等级的密封垫片，再穿入对应规格的螺栓均匀拧紧，就能实现管路的密封连接，这种连接方式的优势在于拆装便捷，后期管路检修、部件更换时不需要对整段管线进行切割焊接，能大幅降低现场运维的工作量。弯管主体的曲率半径经过合理核算，既不会因为曲率过小造成流体转向时的局部阻力陡增，减少输送过程中的压损，也不会因为曲率过大导致管件整体占用空间过多，能在狭小的安装空间内完成90度的管路转向。设计过程中需要重点考量管壁厚度与法兰连接强度的匹配，根据管路的设计工作压力、输送介质的腐蚀属性确定管壁的最小厚度，法兰盘的厚度、螺栓孔的数量与孔径也要和对应压力等级的法兰标准保持一致，避免出现连接强度不足导致的泄漏风险。安装边界方面，两个法兰端面分别朝向互相垂直的两个方向，安装前需要确认对接管路的法兰端面与该管件法兰的平行度、同轴度偏差在允许范围内，避免强行对接造成法兰密封面受力不均出现渗漏；管件安装后要预留足够的螺栓拆装操作空间，保证后期运维时扳手等工具能正常操作，同时弯管的弧形外侧要避开其他设备的尖锐棱角，防止长期运行过程中出现磕碰损伤管壁。不同于普通焊接弯头，这种一体式法兰弓形管的弯管段与两端法兰为整体成型结构，不存在焊接接缝带来的腐蚀薄弱点，在输送有一定腐蚀性的流体介质时，使用寿命比焊接拼接的弯头更长，也减少了焊缝位置泄漏的隐患。在实际选型应用时，还需要结合管路内的流体流速核算弯管位置的流体冲蚀情况，对于含固体颗粒的流体输送场景，可适当增加弯管外侧的壁厚，抵御颗粒介质长期冲刷造成的管壁磨损，保障管路系统的长期稳定运行。
