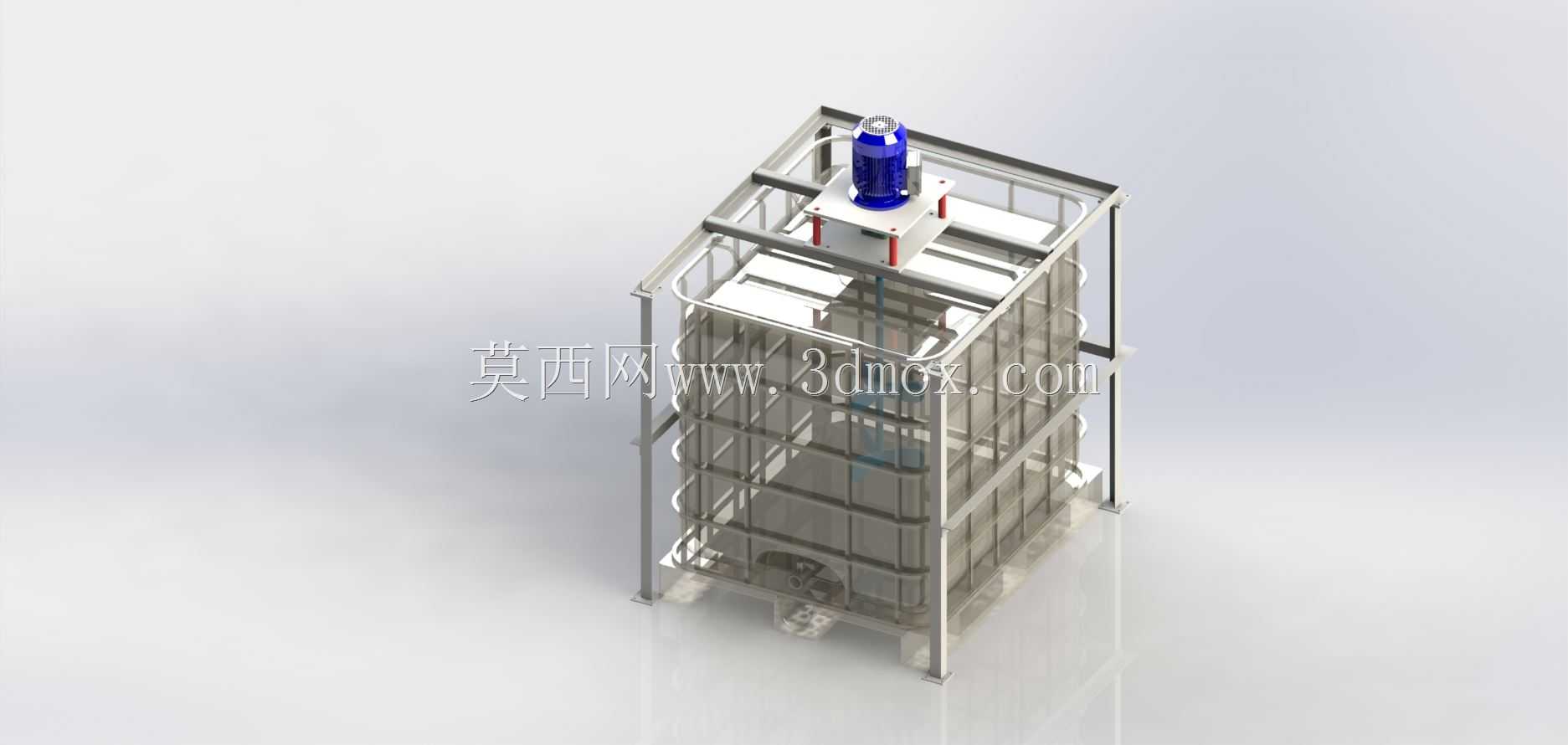

立式框架结构搅拌反应装置结构设计

该立式框架结构搅拌装置，主要应用于化工配料、食品浆料混合、水处理药剂调配等需要中大容量物料均匀搅拌的生产场景，可适配常温常压下的液液混合、固液悬浮搅拌工况，框架式的外围护结构同时兼顾了设备运行防护与上层驱动组件的安装承载需求。从实际使用角度出发，这类设备通常布置在生产车间的配料工段，底部预留了叉车转运的叉车位空间，可配合车间物流转运需求完成工位调整，也可通过底部支脚的调节螺栓完成水平校准，适配不同平整度的车间地面安装条件。设计过程中优先考虑驱动端的载荷传递路径，顶部的驱动安装座采用加厚板材焊接成型，直接与四根主立柱连接，将搅拌轴运转产生的径向、轴向载荷直接传导至整体框架，避免单侧受力导致的结构变形，框架四周的横杆采用等间距布置，既可以作为人员操作时的防护栏，也可用于挂载物料管路、线缆走线等附属配件，减少额外的支架安装工作量。搅拌组件采用轴流式桨叶搭配底部稳定支撑的结构，可有效降低长轴运转时的摆幅，减少轴封处的磨损概率，外围的透明围挡采用快拆式固定结构，日常维护时可快速拆卸，观察内部物料搅拌状态，也可在清洁作业时快速拆除完成内部清理。安装边界方面，该设备整体占地尺寸适配标准1200mm*1000mm的物流托盘，顶部驱动组件的最高点距离地面高度不超过2.4米，可适配常规车间的层高要求，进料口设置在顶部驱动座旁侧，可对接管路自动进料，底部出料口设置在框架内侧中心位置，可对接阀门完成放料作业，整体结构没有外凸的尖锐部件，符合车间设备的安全布置要求。在结构细节处理上，立柱与横杆的连接节点采用焊接加三角筋补强的方式，避免长期受振动影响出现焊缝开裂的问题，驱动座与立柱的连接面预留了调整垫片的安装空间，可在装配时调整驱动轴的垂直度，保证搅拌轴与底部支撑座的同轴度，降低运转时的振动与噪音。这类框架式搅拌设备相比传统的支腿式反应搅拌装置，整体刚性更强，可适配功率更大的驱动组件，处理更大粘度的物料，同时外围框架可直接作为安全防护结构，不需要额外安装安全护栏，节省车间的安装空间与配套成本。
