适配4英寸ABS管道的水培环形布水装置

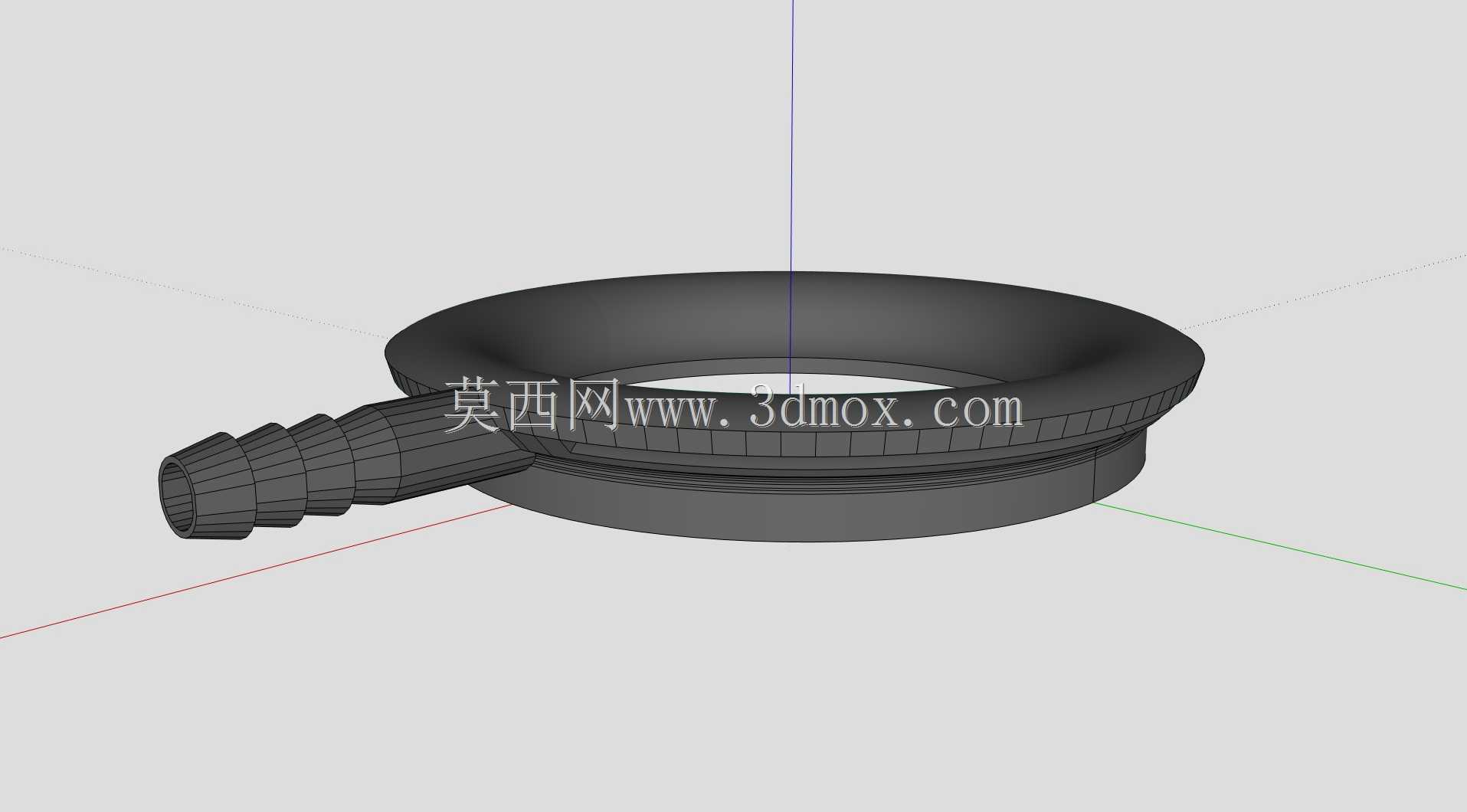

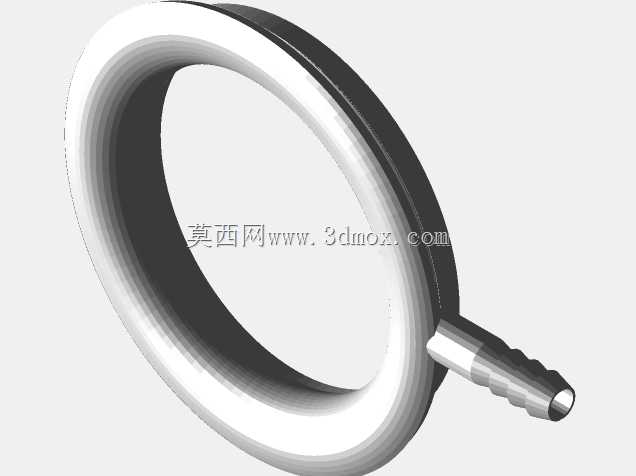

这款环形布水构件主要面向家庭小型水培种植、阳台蔬菜栽培以及小型商用叶菜水培系统的管路改造场景，核心作用是在水培管道的特定节点实现环形均匀布水，避免传统单孔出水造成的局部水流冲击过大、营养液分布不均的问题，保障水培槽内不同位置的作物根系都能获得均匀的营养液供给。从实际使用场景来看，很多水培爱好者在搭建4英寸ABS管水培系统时，常会遇到进水端水流直冲根系、管道远端营养液溶氧不足的问题，这款构件就是针对这类痛点设计的，安装在管道的进水段位置，接入供液管路后，水流会顺着环形内腔的缝隙均匀溢出，在管道内壁形成环形水膜，顺着管壁缓慢流动，既可以提升营养液的溶氧效率，也不会对作物嫩根造成机械损伤。设计上采用了环形主体加侧置宝塔接头的结构，环形主体的内径完全匹配4英寸ABS管道的外径公差，安装时可以直接套在管道端部，依靠环形结构内侧的定位台阶实现轴向限位，不需要额外做复杂的粘接固定，也可以根据实际管路布局选择粘接或者卡箍固定的方式，适配不同的安装需求。侧置的3/4英寸宝塔接头做了多道倒刺结构，能够和常见的PVC软管、硅胶软管实现可靠连接，不需要额外的接头转换，减少管路的漏液风险。结构设计时特意将进水通道做了偏心导流处理，水流进入环形内腔后不会直接冲向对面的内壁，而是顺着环形腔体做圆周流动后再从布水缝隙均匀流出，避免了进水侧水流过大、另一侧布水不足的问题。布水缝隙的宽度经过反复调试，既不会因为缝隙过窄造成供液阻力过大、水泵负载升高，也不会因为缝隙过宽导致布水不均匀、出现局部断流的情况。整个构件的外形没有多余的突出结构，安装后不会和周边的管路支架、种植槽构件产生干涉，环形主体的外侧做了细微的防滑纹路，安装时可以方便手持施力，不需要借助额外的工具就能完成初步对位。从安装边界来看，环形主体的轴向长度控制在较短的尺寸，即使是在管路排布比较紧凑的多层水培架上，也能留出足够的操作空间，不会因为构件长度过长导致管道拼接错位。宝塔接头的朝向和环形主体的端面保持平行，接软管后管路可以顺着管道轴向排布，不会出现直角弯折造成的管路折堵问题。在实际使用中，这款构件除了用于水培系统的营养液布水，也可以用在小型鱼缸的环形出水造流、桌面水景的瀑布式出水场景，依靠均匀的环形出水形成连续的水幕效果，兼顾实用功能和一定的景观效果。建模过程中对所有的配合公差都做了适配性调整，环形主体的配合尺寸预留了常规ABS管道安装的间隙，既不会因为尺寸过紧导致安装时需要强行敲击损伤管道，也不会因为尺寸过松出现安装后晃动、漏液的问题，所有的转角位置都做了圆角过渡，没有尖锐的棱角，安装操作时不会划伤手部，也不会在使用过程中因为应力集中出现结构开裂的问题。
