T8直管荧光灯结构三维设计模型

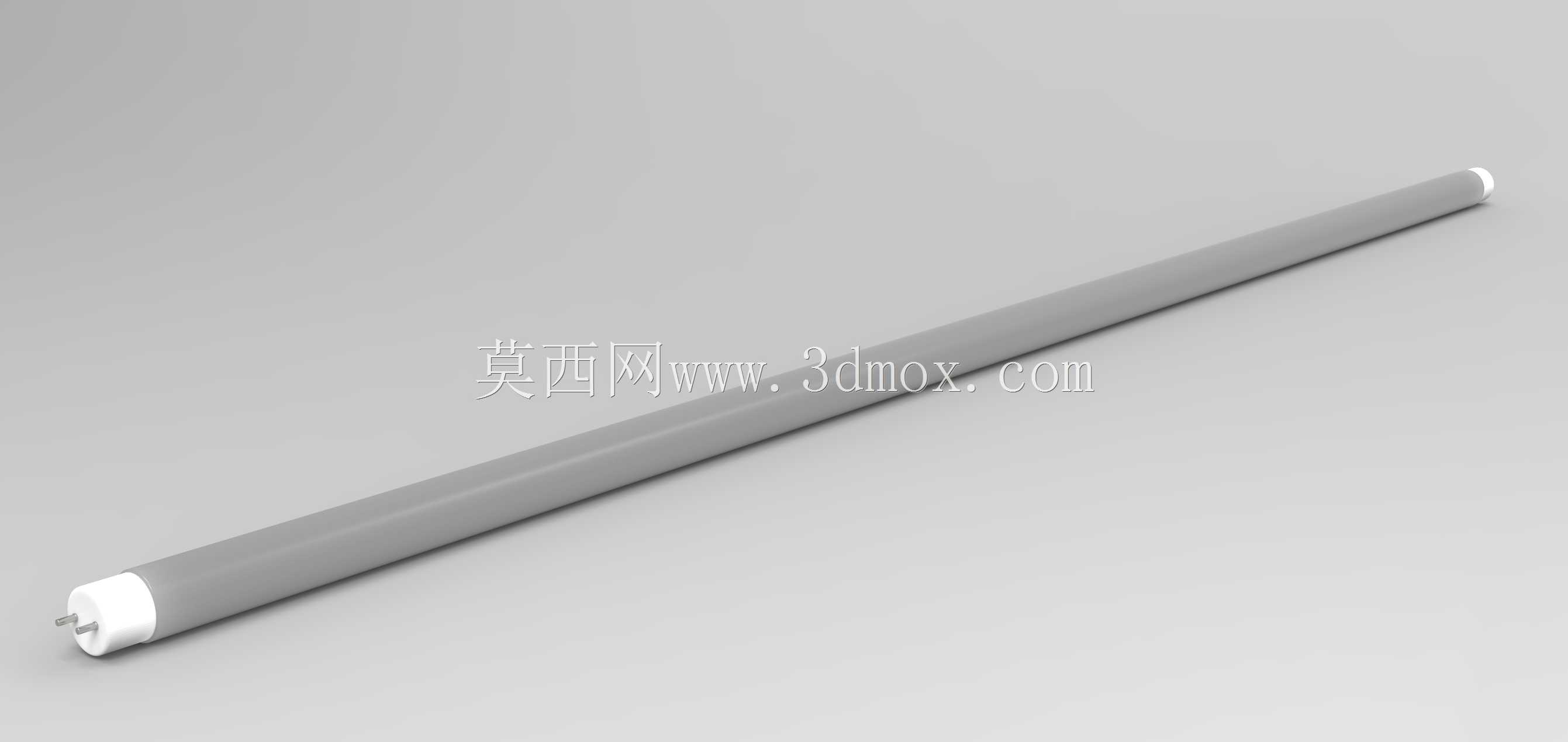

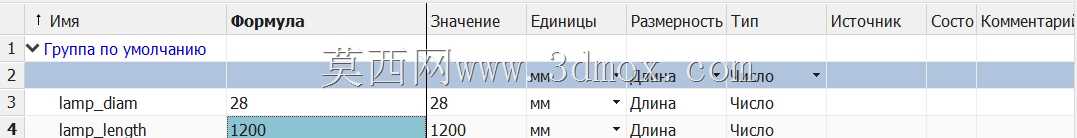

在工业照明、商用空间照明以及各类非标设备配套照明的选型与结构设计环节，T8型直管荧光灯是应用覆盖度极高的基础照明部件，不少气雾栽培设备、洁净工作台、生产线操作工位的辅助照明，都会选用这类灯管作为光源载体。做这类部件的三维结构设计时，首先要明确实际安装场景的边界约束，常规T8灯管的管径符合行业通用标准，两端的灯头插针位置、伸出长度都要匹配标准G13灯座的安装尺寸，避免出现装配后插针接触不良、灯管卡接不到位的问题。设计过程中会把灯管的长度参数设置为可通过表达式调整的变量，不用每次修改长度都重新绘制整体结构，适配不同设备内部的照明空间尺寸需求，比如气雾栽培装置内部的层架间距不同，需要的灯管长度就有差异，参数化调整的设计方式能大幅提升不同场景下的适配效率。从结构组成来看，这类灯管的主体是长直型玻璃管体，两端封装绝缘灯头，灯头外侧伸出供电插针，建模时要准确还原灯头与管体的配合台阶，插针的直径、伸出长度、中心距都要严格对照实物的安装公差要求，避免后续做装配干涉检查时出现误判。实际应用中，这类灯管除了常规的室内照明场景，还会被集成到各类专用设备的内部照明模块里，比如工业设备的操作舱照明、培养架的补光照明，设计时除了还原外观结构，还要考虑安装时的旋转锁紧空间，灯管装入灯座后需要旋转一定角度完成卡接，所以建模时要预留出两端的操作间隙，不能让周边结构件挡住灯管的装拆路径。做结构校验的时候，要重点核对两端灯头的同轴度，长直型灯管如果同轴度偏差过大，安装时会出现一端卡入到位另一端无法对齐插针的问题，同时管体的外圆尺寸要和配套的灯罩、固定卡扣尺寸匹配，确保卡扣能稳定抱紧管体，不会因为设备运行的振动出现灯管滑落的情况。这类基础照明部件的三维模型，更多是服务于整体设备的装配设计，不用做过于复杂的内部细节还原，但关键的安装配合尺寸、外形边界必须准确，才能保证在整体设备做布线设计、安装空间排布的时候，不会出现尺寸冲突，也能提前验证灯管装拆的操作空间是否足够，减少后续实物装配时的整改工作量。
