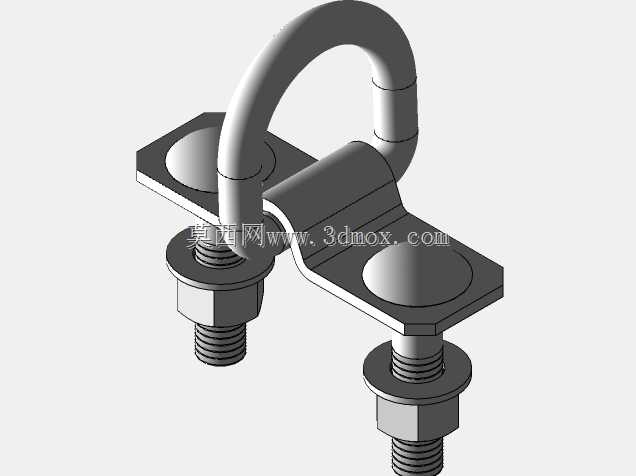

2.25英寸双螺栓固定D形吊环结构

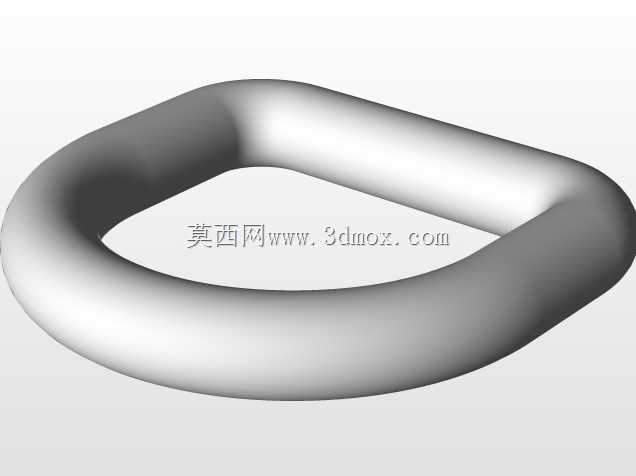

这款2.25英寸规格的D形吊环，在重载运输、户外装备挂载、工业设备临时固定场景中应用十分广泛，常作为受力连接节点承担拉拽、挂载的载荷传递作用。从结构设计来看，整体采用D形弯环搭配双螺栓安装底座的组合形式，区别于单螺栓吊环易出现的安装偏转问题，双螺栓的固定形式能让底座与安装面完全贴合，承受侧向载荷时不会发生底座转动移位，受力稳定性提升明显。弯环部分采用圆弧过渡设计，没有尖锐的应力集中棱角，挂载绳索、卸扣时能避免接触面出现应力割伤，同时圆弧曲面能让载荷均匀分散到整个弯环截面，不会出现局部应力过载的情况。安装底座做了折弯成型处理，贴合D形环的连接段做了圆弧包覆结构，让D形环与底座的接触面积最大化，载荷传递时不会出现点接触压损的问题，底座两端的安装孔位做了沉台设计，配套的螺栓拧紧后螺母端面能完全沉入沉台，不会突出底座表面，避免安装后突出部分剐蹭挂载物或者安装基面。配套的螺栓采用标准外六角螺纹结构，搭配平垫与六角螺母，安装时不需要特殊定制工具，用常规扳手即可完成锁紧操作，螺纹段长度预留了足够的调节空间，适配10-25mm厚度的安装基面，不管是固定在金属型材框架、设备外壳还是货运车厢栏板上，都能通过调节螺母锁紧位置实现牢固固定。从安装边界来看，两个安装螺栓的中心距经过精准匹配，底座整体轮廓尺寸紧凑，不会占用过多安装面空间，D形环的内空尺寸适配常规规格的卸扣、织带、钢丝绳穿过，挂载时不会出现卡滞问题。设计过程中充分考虑了实际使用的受力场景，D形环与底座的连接间隙控制在合理范围，既保证D形环可以小角度转动适配不同方向的拉拽角度，又不会因为间隙过大出现晃动异响，长期承受交变载荷时也不会出现连接部位的磨损松旷。这类吊环在实际使用中，既可以作为永久固定的挂载点使用，也可以配合快拆结构作为临时固定节点，在货运绑扎、户外越野装备固定、工业设备吊装移位等场景中，都能提供可靠的受力连接支撑，结构简单可靠，安装维护便捷，不需要复杂的日常保养，拧紧后即可长期稳定使用。
