戴尔InspironN7559笔记本逆向还原建模

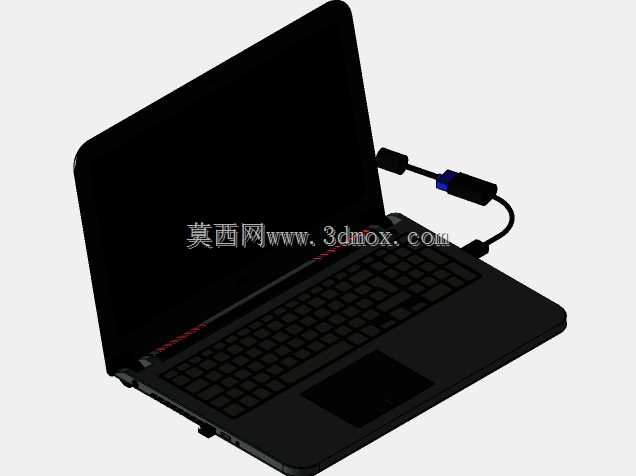

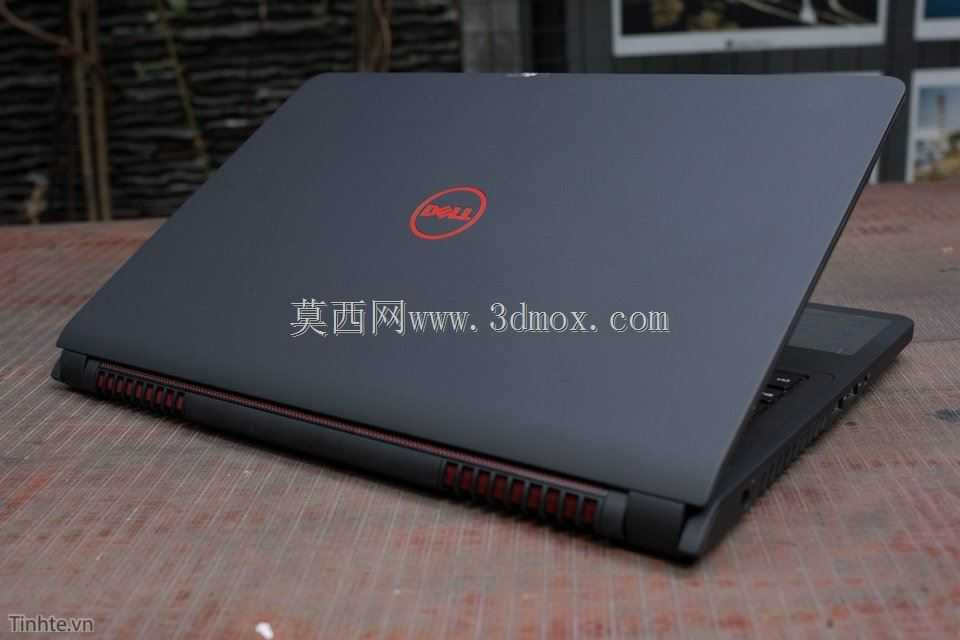

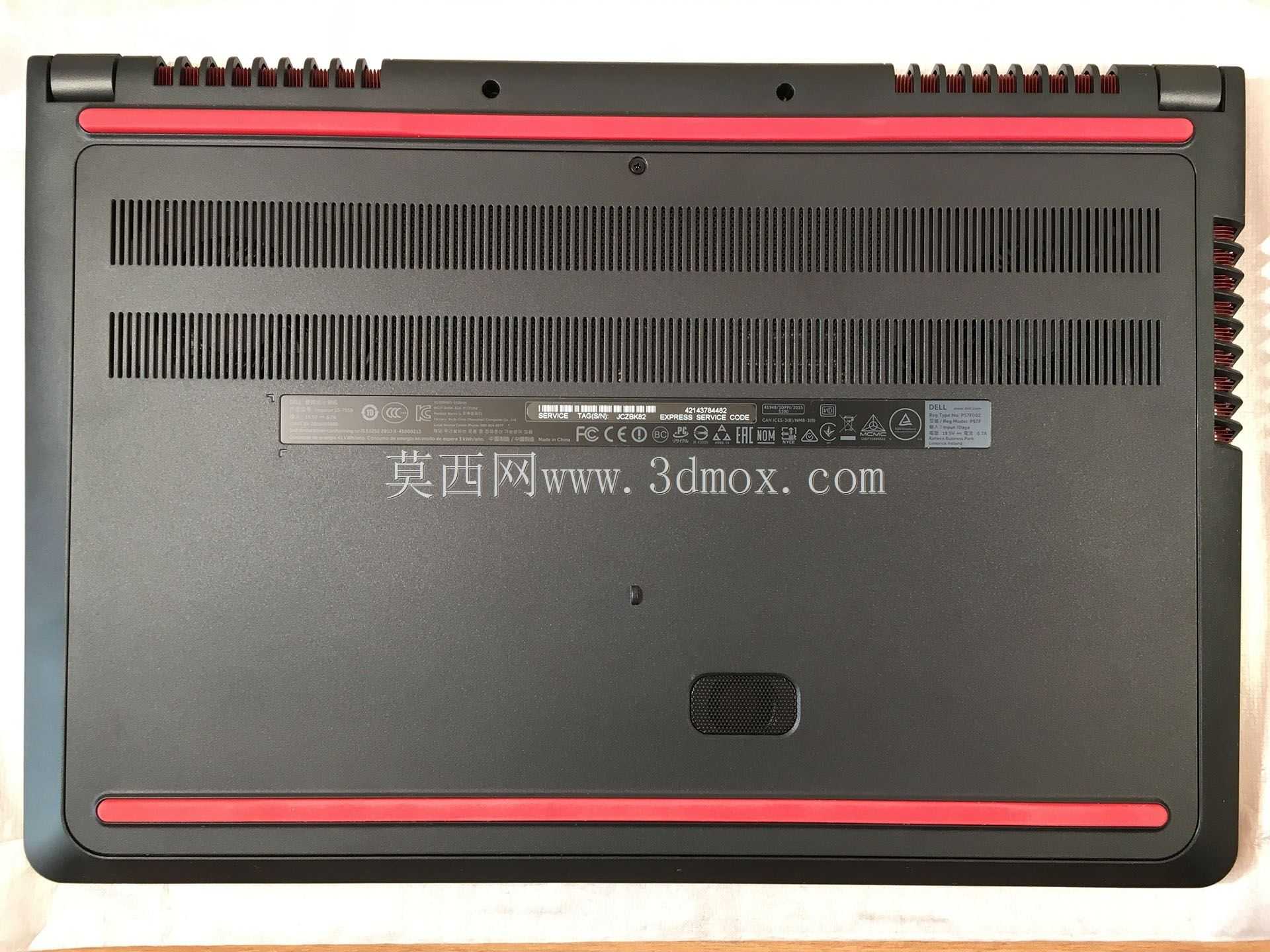

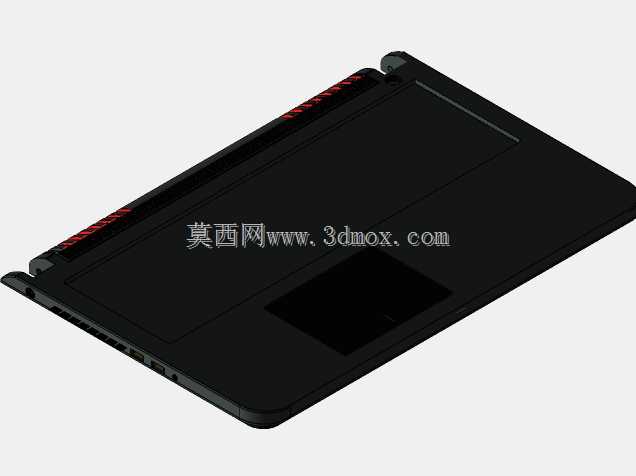

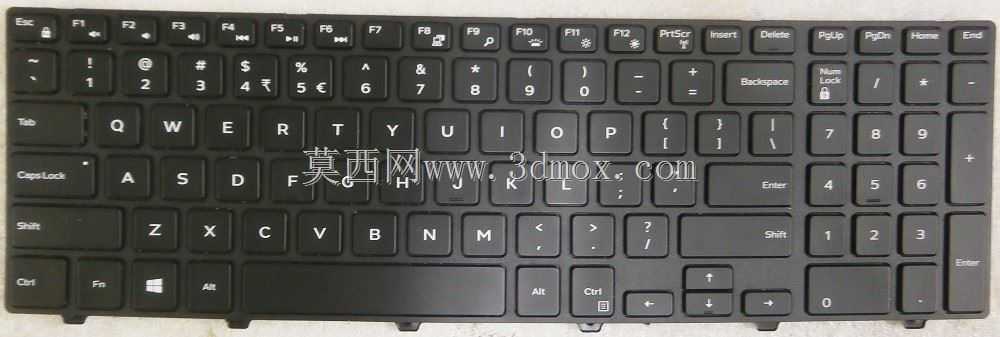

这款笔记本的逆向建模工作，最初是为了配套笔记本周边配件开发场景做的结构参考，比如定制散热底座、专用内胆包、机身防护贴膜开模、外接扩展坞适配等场景，都需要精准的机身外形数据做支撑，避免配件生产后出现装配错位、贴合度不足的问题。建模过程中优先还原了机身的闭合状态整体轮廓，A面的品牌标识区域做了精准的曲面贴合处理，C面的键盘键帽排布、触控板边界、掌托弧度都参考实物的握持手感做了曲面优化，确保模型的曲面曲率和实物一致，不会出现棱角突兀的问题。机身开合的转轴位置做了装配间隙的预留，还原了实物转轴的阻尼转动空间，能够模拟屏幕开合到不同角度的状态，方便做不同开合角度下的周边配件干涉检查。机身侧面的接口位置都按照实物的排布做了凹陷处理，包括USB接口、HDMI接口、音频接口、电源接口的位置和开口尺寸都和实物保持一致，方便做扩展配件的插拔模拟测试。机身底部的散热进风格栅、脚垫位置、电池仓轮廓都做了细节还原，脚垫的凸起高度按照实物测量值设置，能够准确模拟笔记本放置在桌面时的抬升高度，给散热底座的风道设计提供准确的空间参考。整个模型的外形尺寸严格参考实物的测量数据，机身长宽厚的边界误差控制在0.1mm以内，安装边界方面，屏幕和机身的配合间隙、键盘和C面的装配间隙都做了符合实物公差的预留，不会出现模型装配干涉的问题。建模过程中对机身的大曲面做了连续性优化，避免出现曲面褶皱、曲率突变的问题，能够直接导入到渲染软件中做产品展示用，也可以导出到结构分析软件中做机身的受力形变模拟，比如掌托位置按压形变、屏幕开合受力分析等工作。针对笔记本这类消费数码产品的逆向建模，最核心的是把控好外观曲面的流畅度和装配位置的尺寸精度，毕竟周边配件的适配对尺寸公差要求很高，哪怕0.5mm的偏差都可能导致配件无法正常安装，所以在建模过程中对每一处轮廓边界都做了反复的尺寸核对，确保模型和实物的一致性。
