金属立柱式旋转踏步梯结构设计

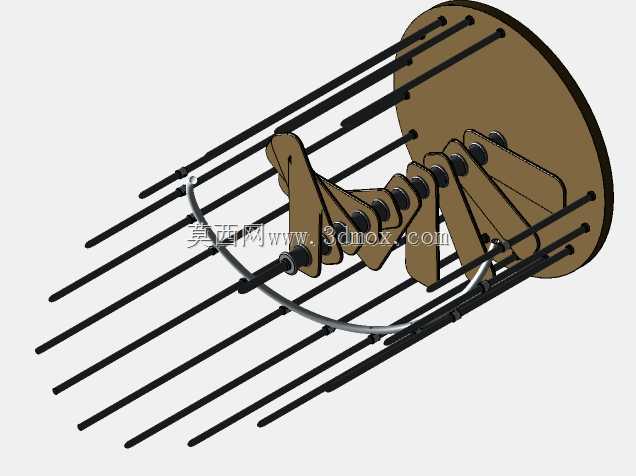

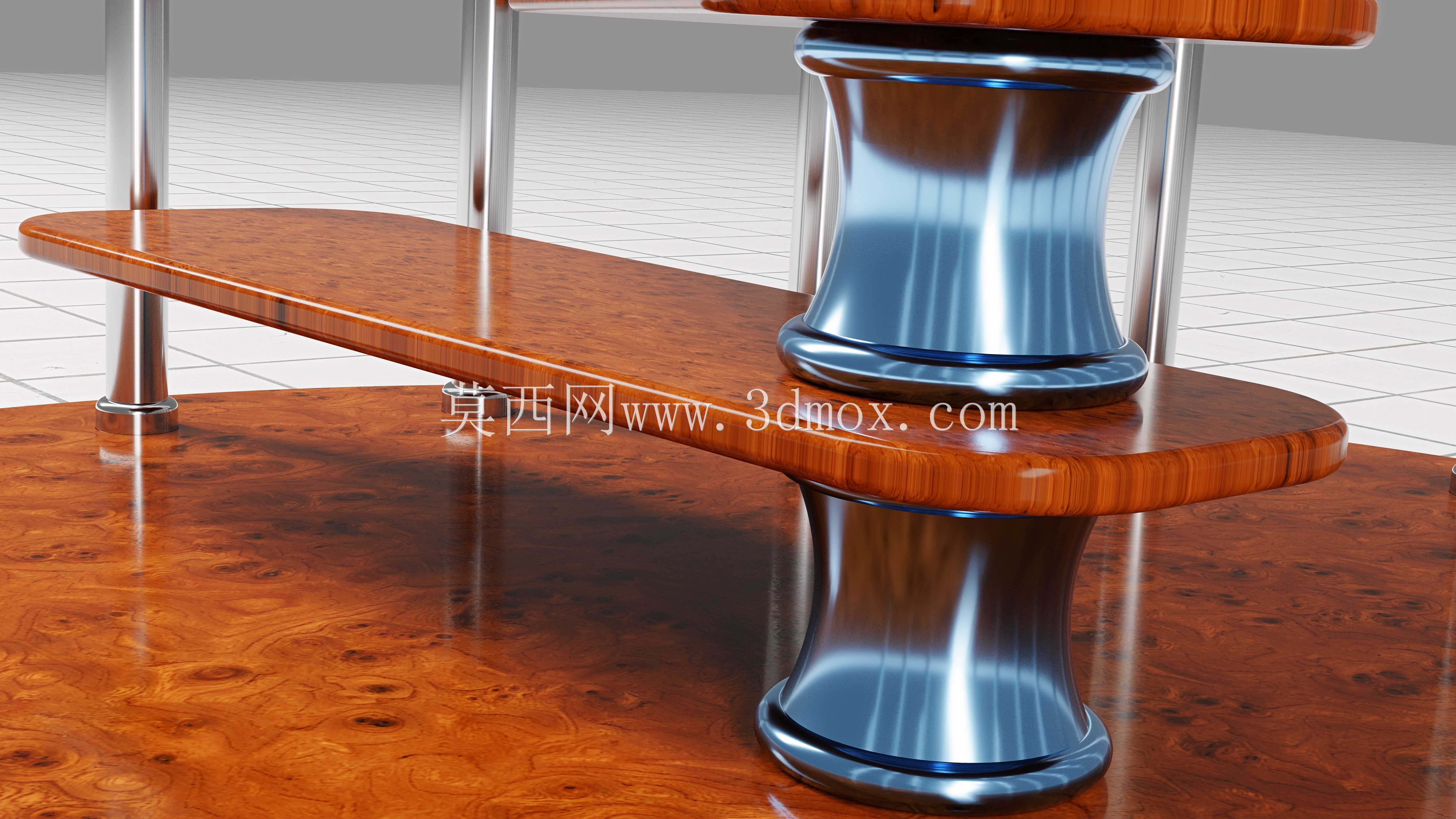

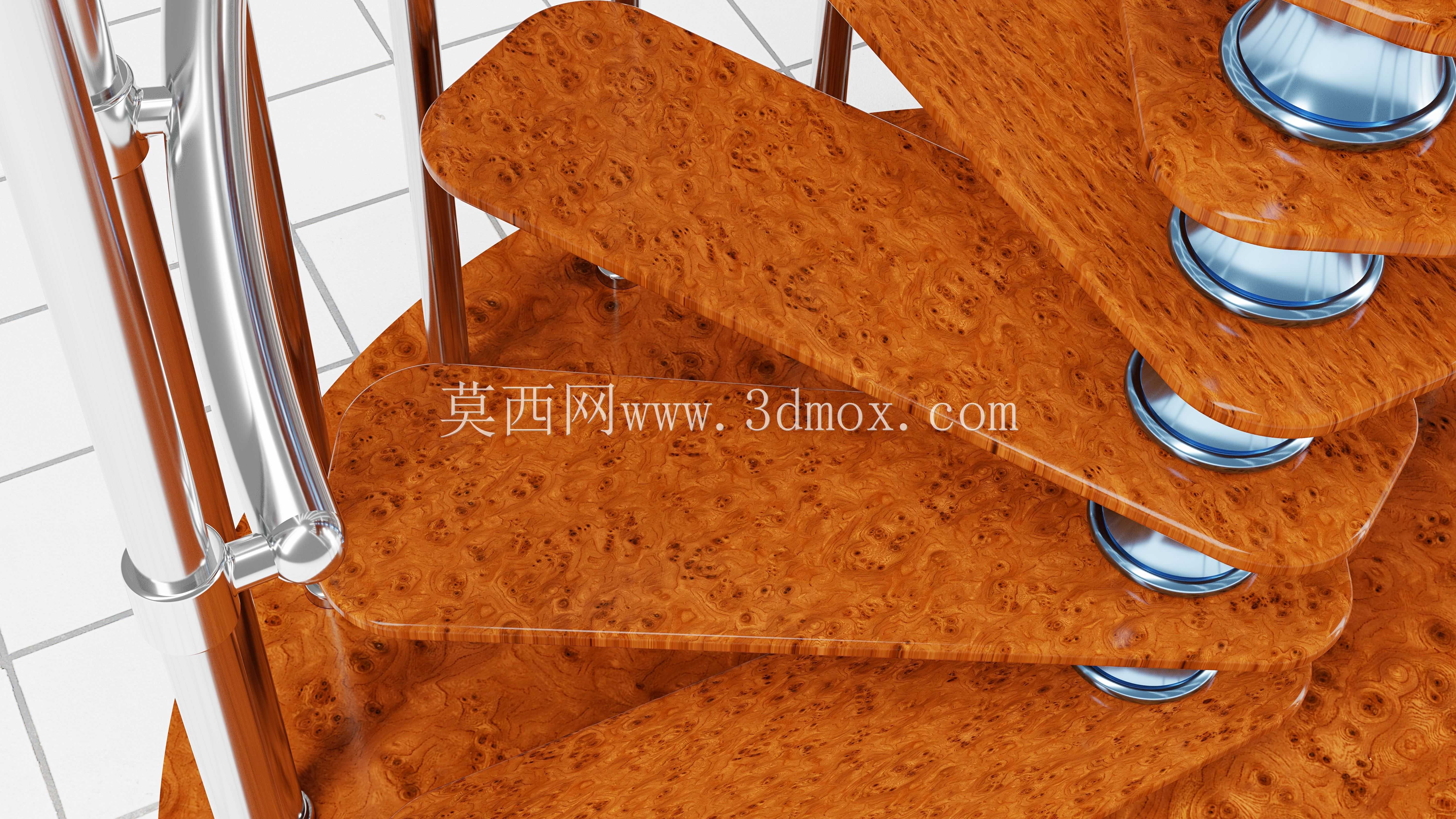

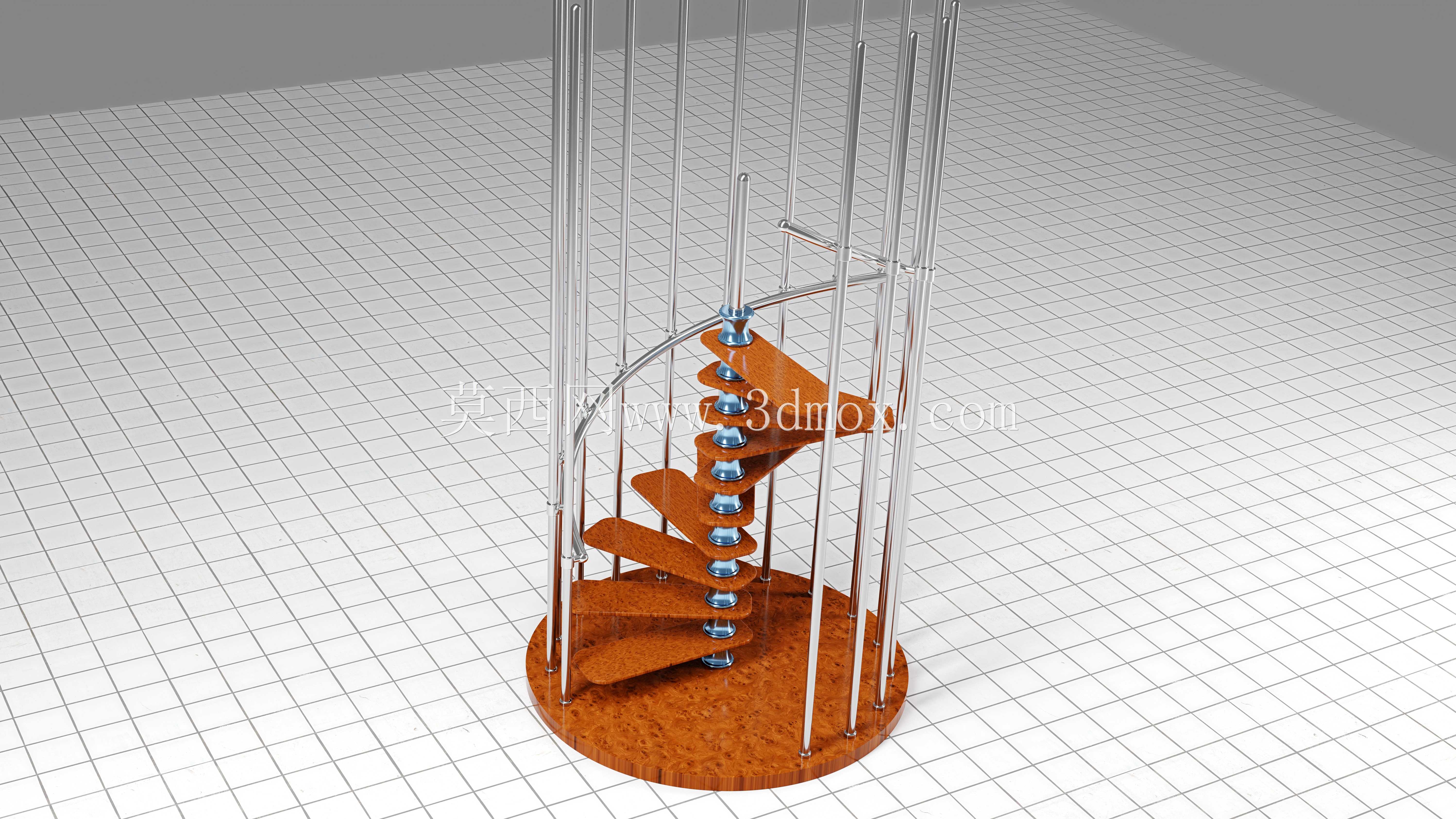

这款旋转踏步梯的结构设计，核心围绕小空间竖向交通的实际需求展开，在很多loft夹层、小型商业空间、设备检修平台的场景里，常规直跑梯会占用过多平面面积，折跑梯也需要预留足够的转角缓冲空间，而这种中柱螺旋式的结构，能把竖向交通的投影面积压缩到最小，适配直径1.2米到1.6米的圆形安装边界，不需要额外占用周边墙面做固定支撑，独立的中柱结构就能承载全部荷载。从结构受力逻辑来看，设计时把中心立柱作为主要承重构件，每一块扇形踏步的内端都通过紧固件和中心立柱刚性连接，踏步外端通过均匀排布的竖向金属栏杆串联成整体，既形成了防护围栏，也能辅助分担踏步的侧向受力，避免踏步长期受载后出现外端下垂的变形问题。踏步的踏面宽度做了梯度优化，靠近中柱的位置踏面宽度较窄，外侧行走区域的踏面宽度控制在220mm以上，符合日常行走的脚面放置需求，不会出现踏面过窄踩空的风险，踏步之间的层高间距控制在200mm左右，上下行走时步幅适配正常成年人的抬腿高度，不会有过于陡峭的攀爬感。外围的栏杆采用细直径金属圆管制作，沿圆周均匀排布，栏杆顶部的扶手顺着螺旋上升的曲率连续弯折，行走时手部可以全程搭靠，提供连续的防护支撑，栏杆的间距控制在110mm以内，符合安全防护的间隙要求，避免孩童从间隙滑落。设计时还考虑了安装的便捷性，所有构件都采用模块化拆分，中心柱为分段式法兰连接结构，踏步为预制成型件，现场安装时不需要大规模焊接作业，只需要通过螺栓紧固就能完成整体装配，安装完成后底部通过膨胀螺栓和地面基础固定，顶部可以根据现场情况和上层楼板做拉结固定，整体结构的抗侧移能力满足日常使用的荷载要求。这种结构的楼梯除了民用空间的使用场景，也可以适配工业场景里的设备操作平台登高，整体金属材质的构件耐磨抗造，后期维护成本低，表面做防锈处理后可以在半户外的场景下使用，不会因为潮湿环境出现锈蚀损坏。建模过程中对每一个连接节点都做了干涉检查，确保踏步旋转上升时不会和栏杆、中柱出现碰撞，所有配合面的公差都预留了现场安装的调整余量，避免因为加工误差导致装配困难，扇形踏步的角度做了均匀等分，整圈360度范围内排布12到14块踏步，上升一圈的高度刚好匹配常规2.8米到3.2米的层高需求，不需要额外裁切调整。
