双排刀片摆动式耙具结构设计

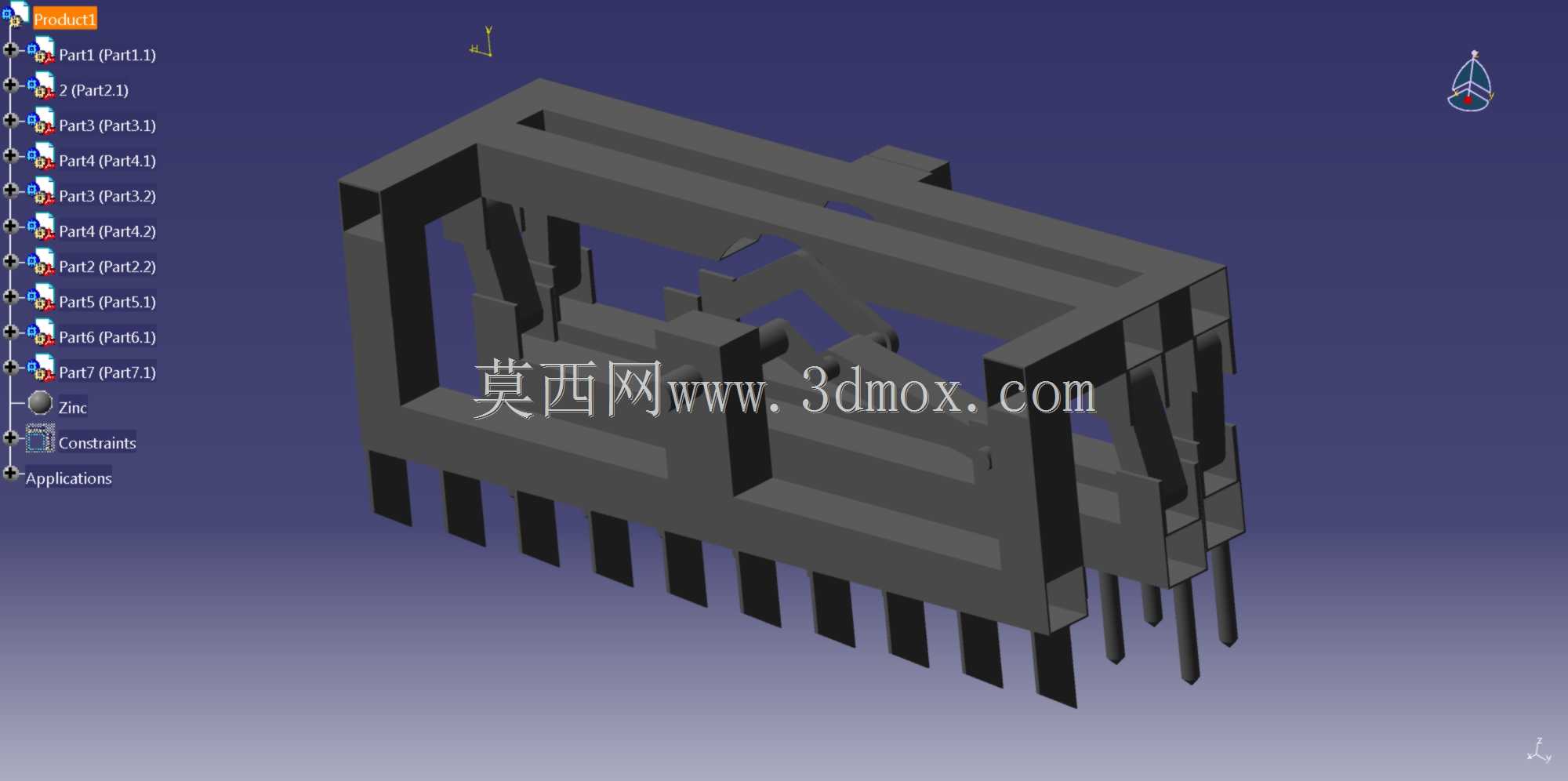

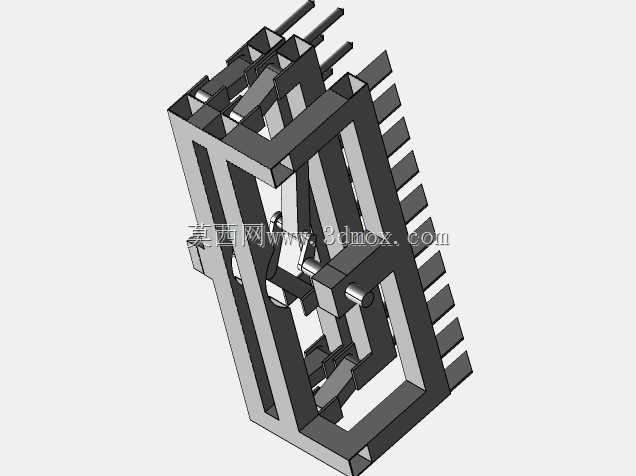

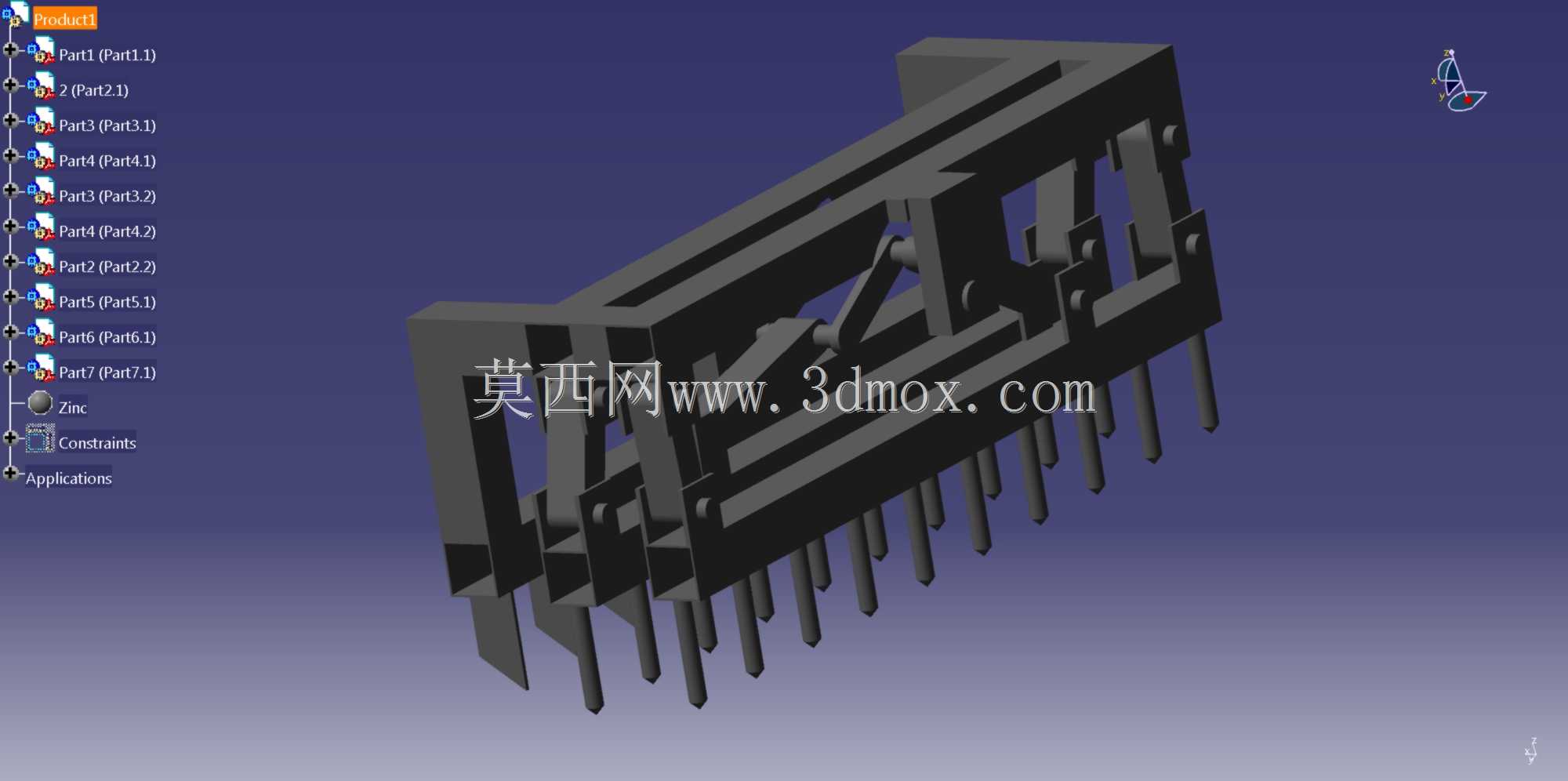

该摆动耙主要适配田间表层碎土、播前整地作业场景，也可用于经济作物种植前的地块整平、残茬破碎工序，相比固定式耙具，摆动式结构能通过刀片的往复摆幅减少土壤壅堵，在黏重土质地块作业时不易出现拖堆、挂草问题，作业后地表平整度更符合精量播种的农艺要求。整体采用框架式承载结构，两排刀片沿机架纵向错位排布，前排刀片负责切入土壤破碎较大土块，后排刀片在摆动过程中进一步细化表层土粒，同时将地表残茬、作物秸秆压入表层土壤以下，避免残茬缠绕播种机开沟器。设计阶段优先考虑了部件的运动干涉问题，通过连杆机构将动力输入转化为两排刀片的同步往复摆动，摆动幅度控制在合理区间，既保证碎土效果，又不会因摆幅过大造成机架受力过载。机架主体采用矩形截面型材焊接成型，整体刚性满足旱田作业的冲击载荷要求，刀片与机架的连接部位设置了可更换的安装座，刀片磨损后可单独拆卸更换，无需整体更换耙组，降低后期维护成本。安装边界方面，该耙具采用标准三点悬挂连接接口，可适配多数常规马力段的轮式拖拉机，挂接后整机横向宽度与拖拉机轮距匹配，作业时不会出现轮胎压已整地块的问题，刀片的入土深度可通过悬挂机构的上拉杆长度调节，调节范围覆盖常规整地作业的3到10厘米入土深度需求。结构建模过程中对运动副的配合间隙做了合理预留，避免实际加工装配后出现运动卡滞，所有受力连接部位的焊缝尺寸都按作业载荷做了对应强化，刀片采用对称式外形设计，单侧刃口磨损后可翻转安装继续使用，延长单块刀片的使用寿命。两排刀片的排布间距经过反复校核，作业时前后刀片的作业轨迹刚好完全覆盖幅宽范围，不会出现漏耙区域，摆动机构的传动连杆布置在机架上方，远离土壤作业面，避免作业过程中泥土进入铰接点造成磨损，铰接部位预留了润滑注油点位，日常保养时可直接加注润滑脂，无需拆解部件。
