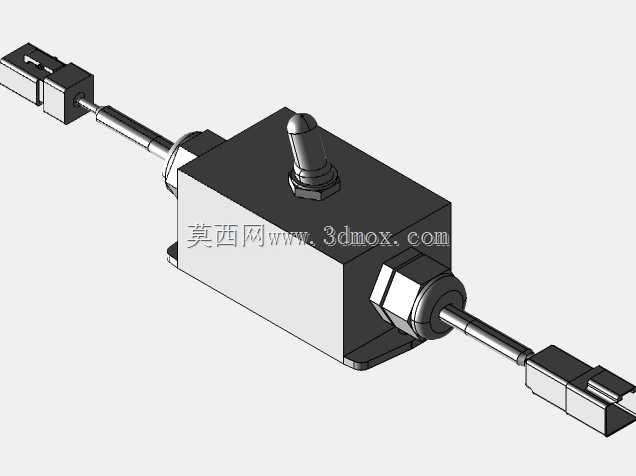

带引线直列拨动式LED灯控开关结构

这类直列拨动开关主要应用在户外作业照明、车载辅助照明、工业设备局部照明的线路通断控制场景中，安装位置介于LED灯具本体与供电电源之间，无需额外加装控制盒，直接串入线路即可实现灯组的开断操作，适配交流、直流两类供电回路，在工程车辆检修灯、移动作业探照灯、临时施工照明组的线路改造与配套生产中应用十分广泛。从结构设计来看，开关本体采用方正的密封式壳体，顶部设置凸起的拨杆操作端，拨杆的操作行程经过适配调校，拨动阻尼适中，佩戴劳保手套也能准确完成档位切换，不会出现操作打滑或者误触发的问题。壳体两侧预留了两个安装预钻孔，孔位的同轴度公差控制在合理范围，可直接通过螺丝完成平面贴装固定，安装时不需要额外制作适配支架，能直接固定在设备壁面、灯杆侧壁或者设备舱的安装平面上，固定后整体抗振性能满足移动作业设备的使用要求，不会因为设备运行振动出现松脱移位。在线路连接端，输入侧配置5英尺长度的引线，端部带有阴螺纹双针Deutsch接头，这类接头具备防水密封性能，插接后能阻挡粉尘、水汽侵入接线位置，适配户外潮湿、多尘的作业环境，引线的线径经过载流校核，能匹配常规中小功率LED灯组的电流承载需求，不会出现长时间通电引线过热的问题；输出侧配置1英尺长度的引线，端部为阳螺纹防水双针Deutsch接头，可直接与配套的LED灯具输入端对接，也可根据现场布线需求搭配环形端子、蓄电池夹适配不同的接线场景，引线与壳体的衔接位置做了密封防拉脱处理，能承受一定程度的拉扯力，避免布线施工或者使用过程中引线从壳体内部扯脱造成线路故障。建模过程中对开关本体的安装边界做了精准还原，壳体的长宽高尺寸、拨杆的凸起高度、两侧引线的出线方向、接头的外形尺寸都按照实物比例还原，能直接用于照明系统的布线装配干涉检查，在做设备整体三维布线时，可以直接调用该模型核对安装空间，提前规避开关与周边结构件的干涉问题，也能验证引线长度是否满足布线走向要求，减少实际装配时的改造成本。开关内部的通断结构做了简化示意，重点还原外部装配接口与安装尺寸，兼顾模型的轻量化与装配实用性，不会因为模型细节过多影响整体装配的运行流畅度。
