齿轮传动式可调节高度工作台结构设计

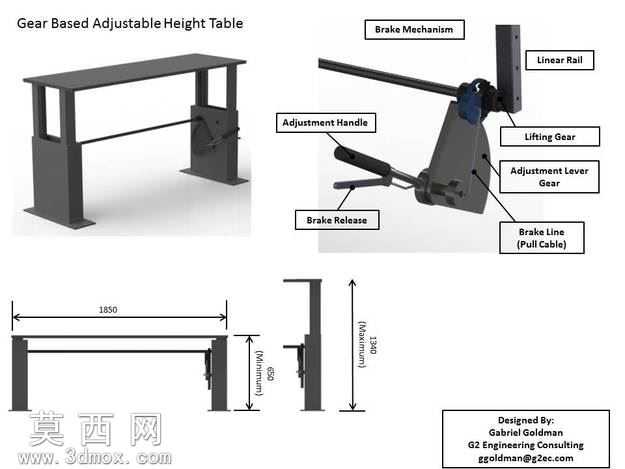

本作品为齿轮传动式可调节高度工作台的三维参数化模型，整体采用SolidWorks完成全参数化建模，所有零件均按照实际机械加工的公差规范进行尺寸约束，可直接导出工程图用于生产参考。建模过程中优先采用自顶向下的设计思路，先搭建整体装配骨架，确定工作台的总长度、最低高度、最高行程等核心参数，再拆分各个子部件进行独立建模，确保各零件之间的装配间隙、运动行程完全匹配设计要求。模型的工作台台面采用矩形钢结构型材搭建，两侧的支撑立柱内置线性导轨作为升降导向结构，避免升降过程中出现卡顿、偏摆的问题，保证台面始终保持水平状态。核心传动部分采用齿轮啮合传动结构，通过手摇调节手柄驱动升降齿轮转动，带动两侧立柱内的升降齿条同步动作，实现台面高度的平稳调节，调节行程覆盖620mm至1350mm区间，可适配不同身高使用者、不同作业场景的高度需求。模型完整还原了配套的制动锁定机构，包含制动释放拨杆、拉线式制动组件、制动锁止齿块，当高度调节到位后，制动机构会自动卡入升降齿轮的齿槽内，锁止传动结构，避免承重状态下台面自动下滑，保障使用安全；需要调节高度时，扳动制动释放手柄即可通过拉线解除锁止状态，操作便捷省力。渲染阶段对不同部件赋予了对应的材质属性，钢结构支撑件赋予哑光金属漆材质，操作手柄赋予防滑橡胶材质，传动齿轮赋予调质钢的金属质感，线性导轨赋予镀铬亮面材质，整体渲染效果贴近真实工业设备的外观表现。模型还预留了气弹簧辅助支撑的安装接口，可根据实际负载需求选配气弹簧，降低调节时的操作力度，进一步拓展了产品的适用场景，整体结构设计紧凑，传动逻辑清晰，运动无干涉，可作为同类升降工作台、齿轮传动升降设备的设计参考模板。
