规模化粮食用塔式谷物干燥处理设备

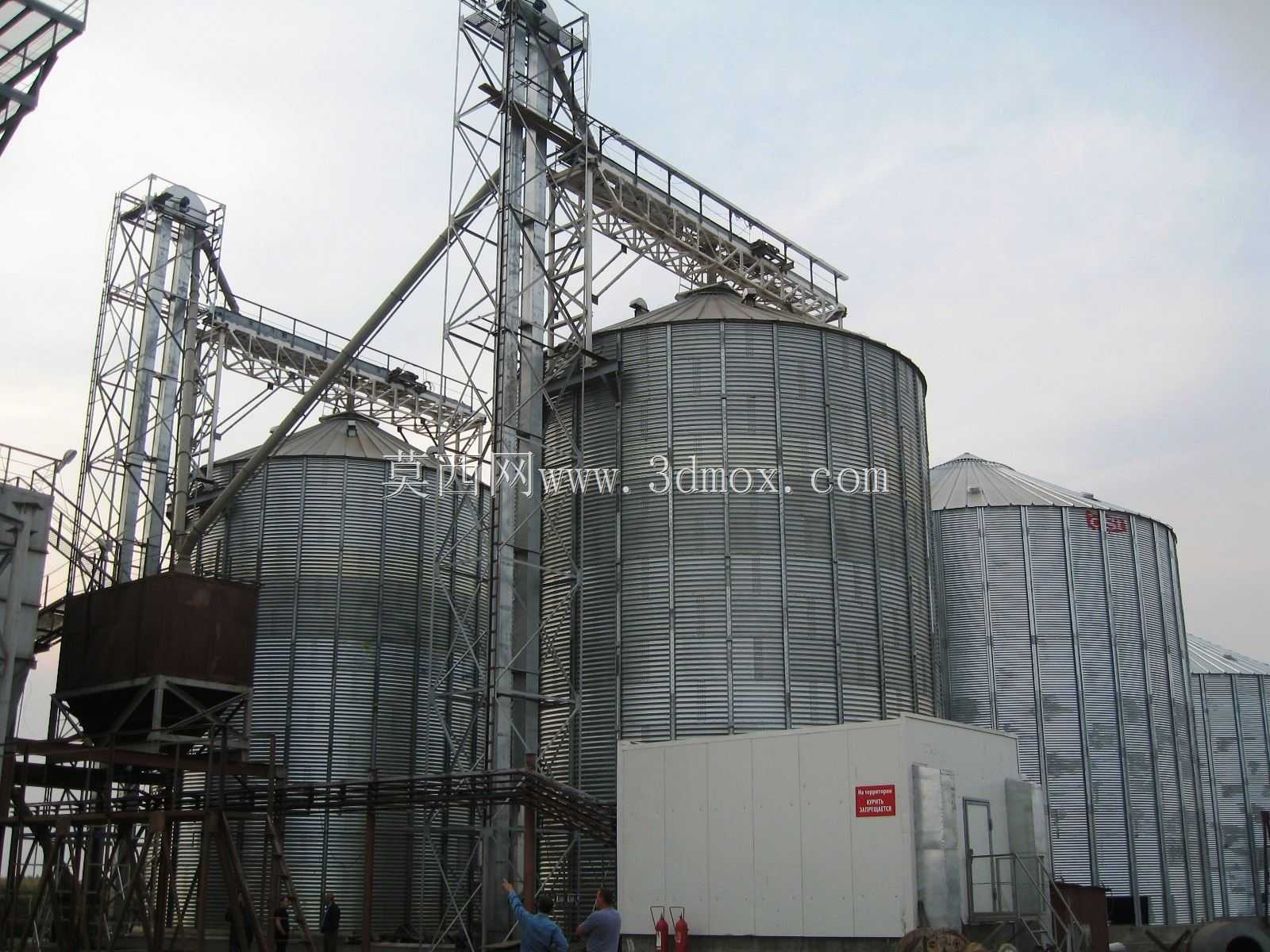

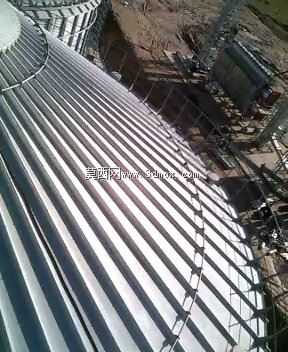

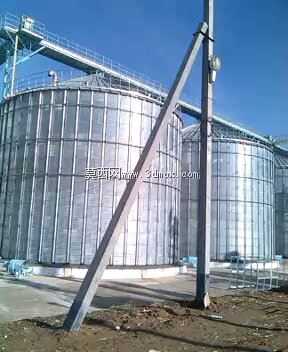

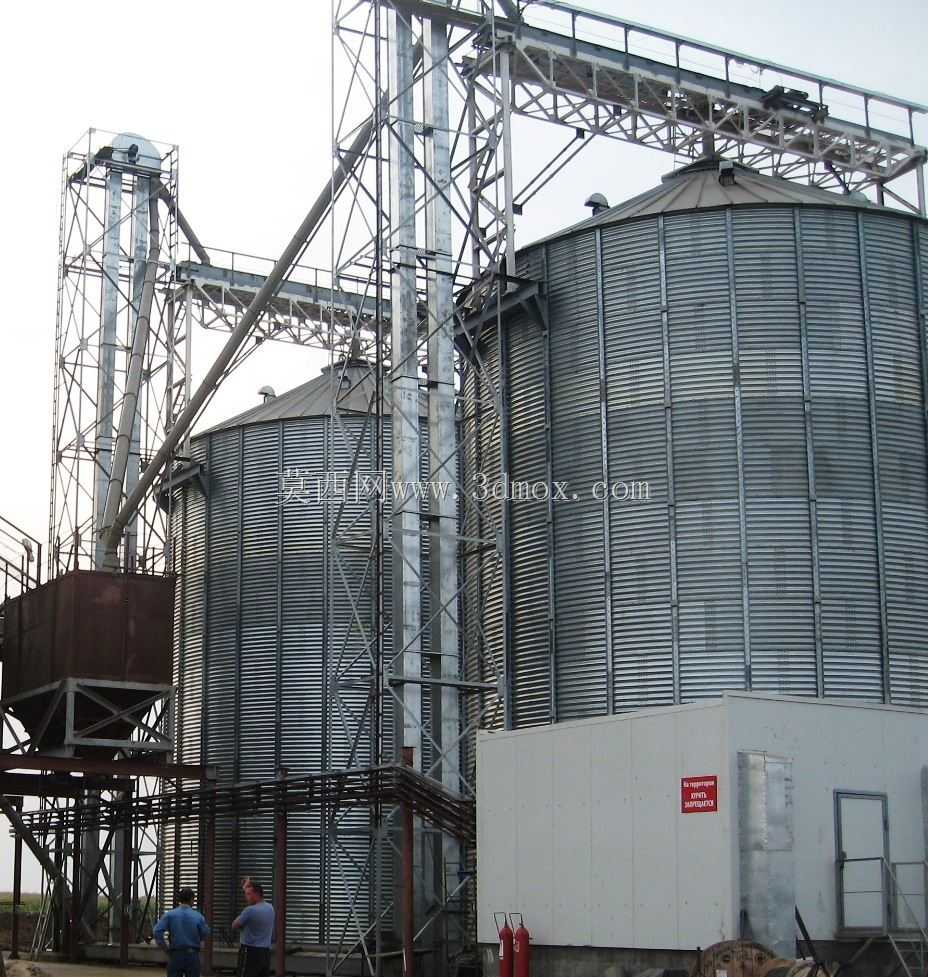

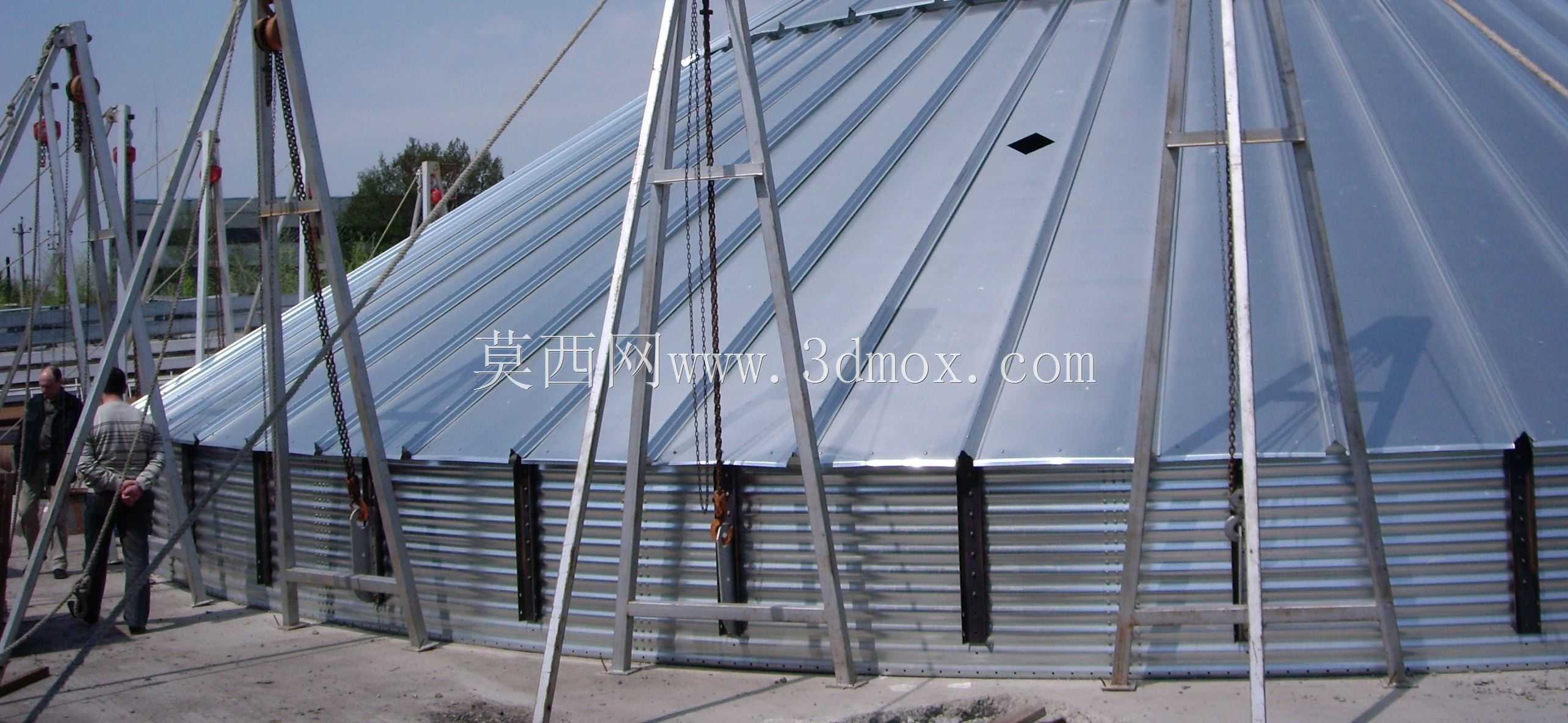

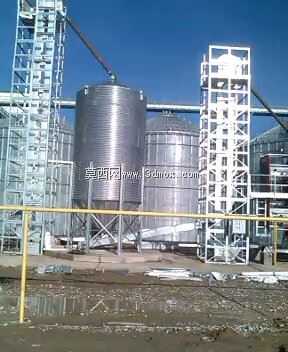

在规模化粮食收储与农产品初加工场景中，刚完成收获的谷物普遍存在含水率超标的问题，若直接入仓存储，极易出现局部发热、霉变、不合理发芽甚至虫害滋生的情况，直接造成产后粮损，谷物干燥设备就是针对这一刚需设计的产后处理核心装备。这套塔式谷物干燥设备的设计，首先要匹配不同产区的粮食处理产能需求，主体采用立式筒仓加配套提升塔架的结构布局，主干燥筒体采用镀锌波纹钢板卷制拼接，既保证筒体结构强度承受粮层堆积的侧压力，也能通过波纹结构提升筒体与外界的换热接触面积，适配连续式干燥作业的热交换需求。从安装边界来看，设备主体需要匹配硬化平整的混凝土地基，主筒仓周边预留不小于1.5米的检修通道，配套的提升输送架体与主筒体采用刚性连廊衔接，避免物料输送过程中出现撒漏，同时要预留热风炉、除尘配套设备的安装空间，整体布局要适配粮库、粮食加工厂区的现有物料输送动线，减少粮食转运的额外路径。设备的功能设计上，采用顺流加混流结合的干燥工艺，热风从筒体不同层段的进风口送入，穿过自上而下流动的粮层，带走谷物表面及内部的游离水分，不同层段的温度可根据谷物品类、初始含水率独立调整，避免高温造成谷物爆腰、品质下降，既可以处理玉米、小麦这类主粮，也能适配开心果、鹰嘴豆、扁豆这类小宗杂粮的干燥作业，适配性较强。在结构设计细节上，筒体内部分布有交错布置的角状盒，既可以引导粮流均匀下落避免局部堵料，也能作为热风导流与废气排出的通道，保证整个筒仓截面的粮层干燥均匀度，减少干湿不均的情况；顶部设置均分料机构，将提升机输送上来的待干燥谷物均匀布到整个筒体截面，避免偏载造成的粮流速度不均；下部设置排料机构，采用变频控制的排料辊调整排料速度，匹配不同含水率谷物所需的干燥滞留时间，保证出料谷物的含水率稳定在安全存储的区间内。设备配套的提升塔架内部安装斗式提升机构，将地面进料端的湿谷物持续输送到主筒体顶部，全封闭的结构避免干燥前的谷物被外界杂质污染，也减少输送过程中的粮食抛洒损耗；塔架侧面设置爬梯与检修平台，方便运维人员定期检查提升机构、进风管路的运行状态，日常维护时不需要进入筒体内部即可完成大部分易损件的检查更换。从实际应用的角度，这类设备可以直接对接粮食收储线的清选、输送工序，完成干燥后的谷物直接通过输送设备送入仓储仓房，不需要额外的中转晾晒场地，尤其适合东北、西北这类收获期气温偏低、自然晾晒条件不足的规模化种植产区，能大幅缩短粮食收获后的处理周期，降低产后存储环节的损耗，也能避免露天晾晒造成的谷物杂质混入、二次污染问题。建模过程中需要重点还原筒体波纹板的拼接结构、角状盒的排布角度、提升架的桁架支撑结构，以及各连接部位的法兰、走台栏杆细节，保证模型能直接用于厂区布局规划、设备安装模拟以及工艺方案演示，结构尺寸要符合实际设备的比例关系，安装预留空间的标注要匹配现场施工的实际要求，避免后续安装时出现管线、通道干涉的问题。
