直角传动斜切换向动力刀座结构

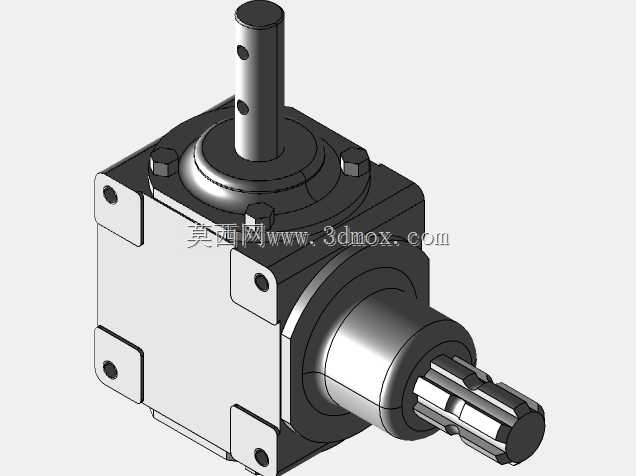

这款斜切换向传动结构，常配套安装在小型数控走心机、排刀机的动力输出工位，用来完成工件侧端面的斜向切槽、倒角、异型面铣削加工，也可在小型自动化专机里作为两垂直轴的动力换向单元，替代传统的多带轮、多联轴节传动方案，压缩设备内部的安装空间。从结构设计来看，主体采用方形箱体作为承载基体，四个边角预留的安装凸台都开设有沉头固定孔，安装时可直接贴合设备安装面锁付，不需要额外设计转接支架，安装基准面的平面度公差控制在0.02mm以内，能保证传动过程中箱体不会出现偏载晃动。输入轴采用带径向定位孔的圆柱轴结构，可直接对接设备主轴的动力输出端，通过销钉传递扭矩，避免键连接带来的回程间隙；输出轴采用花键结构，可直接夹持标准规格的铣刀、切刀，装拆时不需要额外拆解箱体，换刀效率比传统侧铣头提升近四成。内部采用螺旋锥齿轮作为传动核心，相比直齿锥齿轮，啮合重合度更高，传动过程中冲击更小，适合高速切削工况下的动力传递，齿轮啮合间隙可通过端盖处的调整垫片进行微调，长期使用磨损后可重新调整间隙，不需要整体更换内部构件。箱体的上下端盖都采用内六角螺栓锁付，端盖与箱体结合面开设有密封槽，配套O型密封圈可阻挡切削液、金属碎屑进入箱体内部，适配机加工车间多切削液、多粉尘的工作环境。从安装边界来看，方形主体的边长尺寸适配多数小型数控设备的动力刀位安装间距，输出轴的伸出长度经过优化，不会在加工过程中与工件夹具发生干涉，输入轴的轴向长度可根据不同设备的安装深度做适配调整，不需要改动箱体主体结构。在实际选型应用中，这类结构可根据所需传递的扭矩大小匹配不同模数的齿轮，常规工况下可满足0.5kW以内的动力输出需求，最高转速可适配6000rpm的切削参数，能覆盖铜、铝、工程塑料等常见小型加工件的斜向切削加工需求，也可在小型包装设备、非标自动化装配设备中作为换向传动单元，完成垂直方向的动力传递，减少设备的动力源配置数量，降低整体制造成本。
