连续式谷物深层干燥加工设备结构

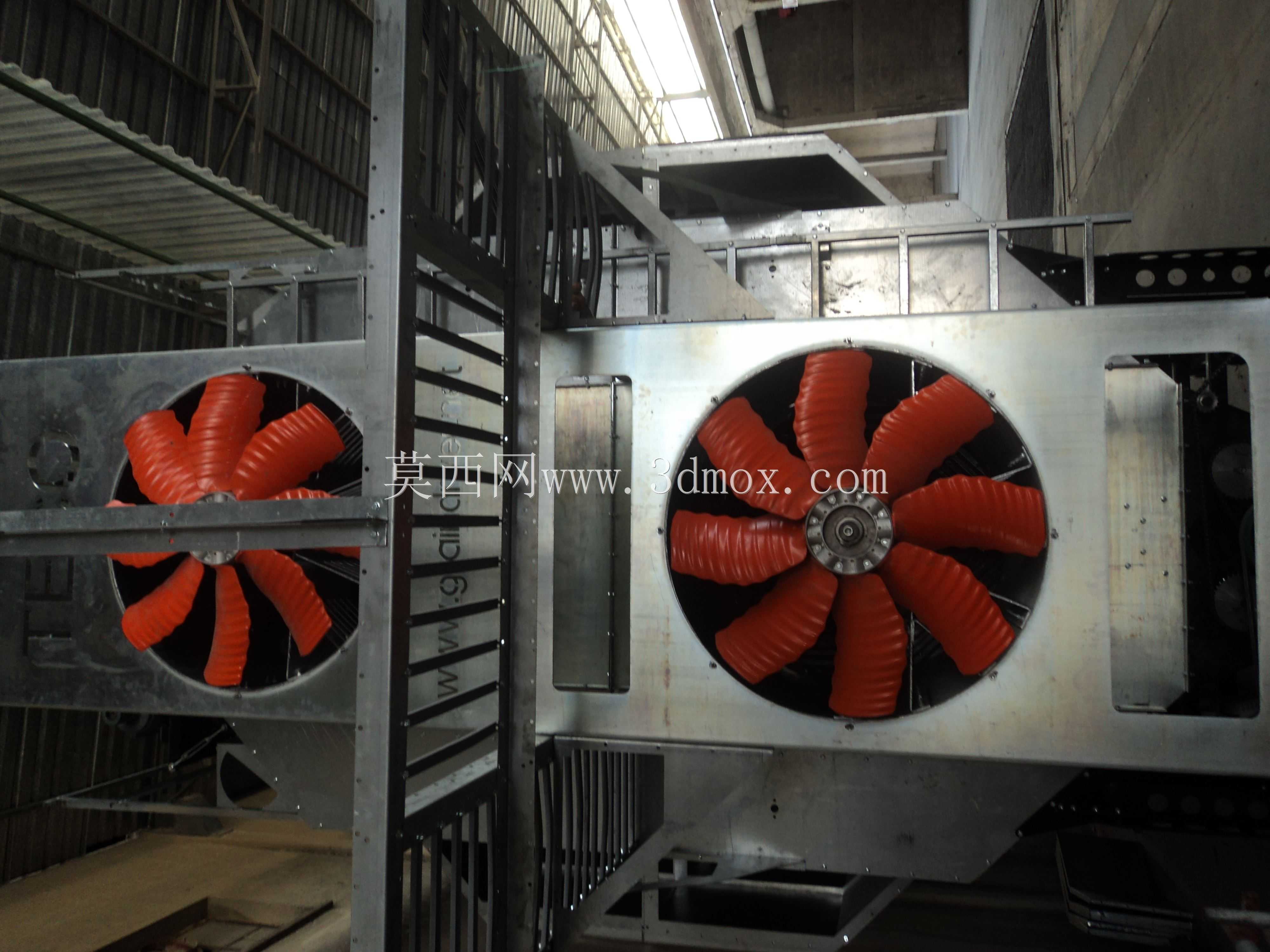

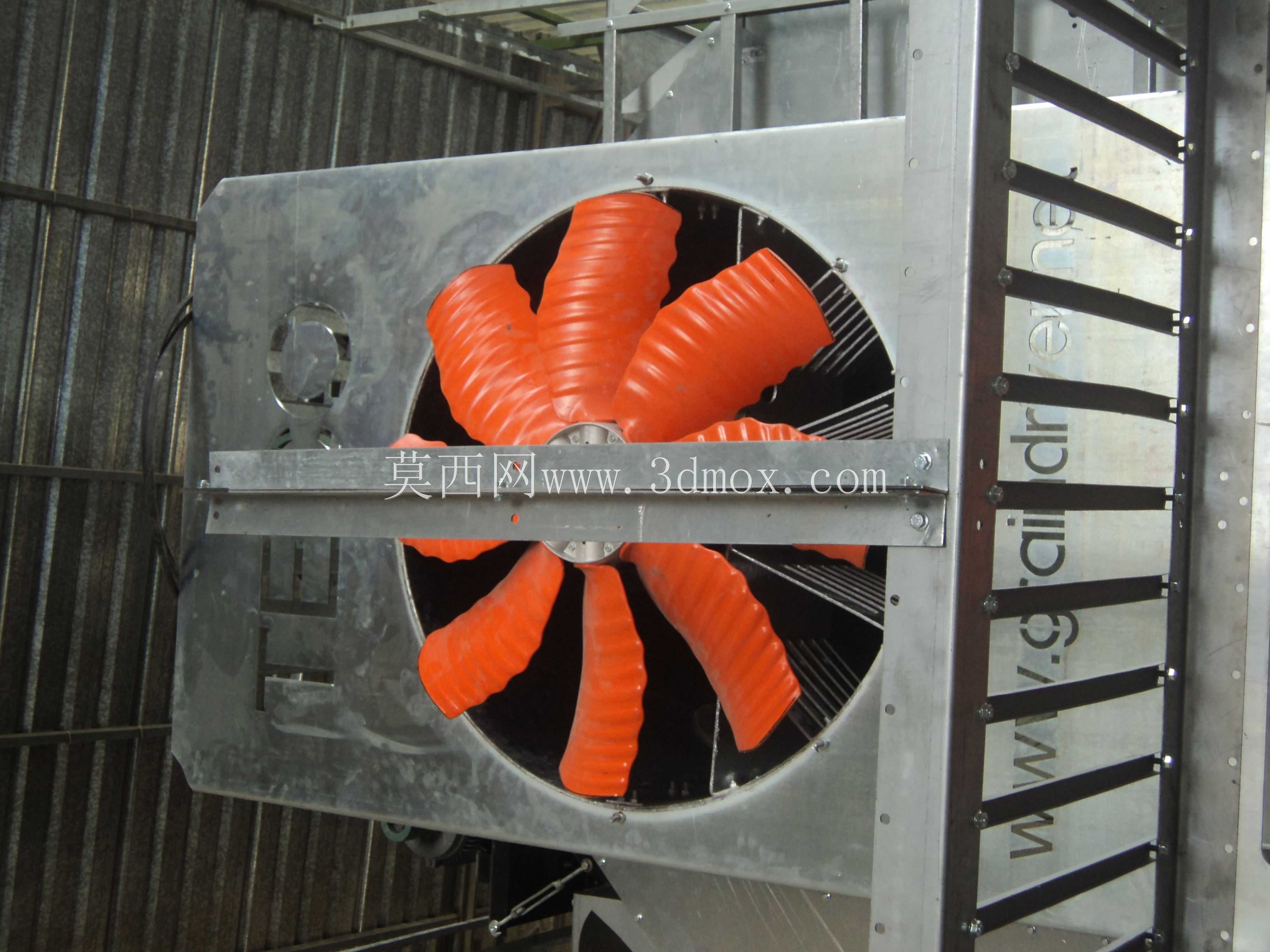

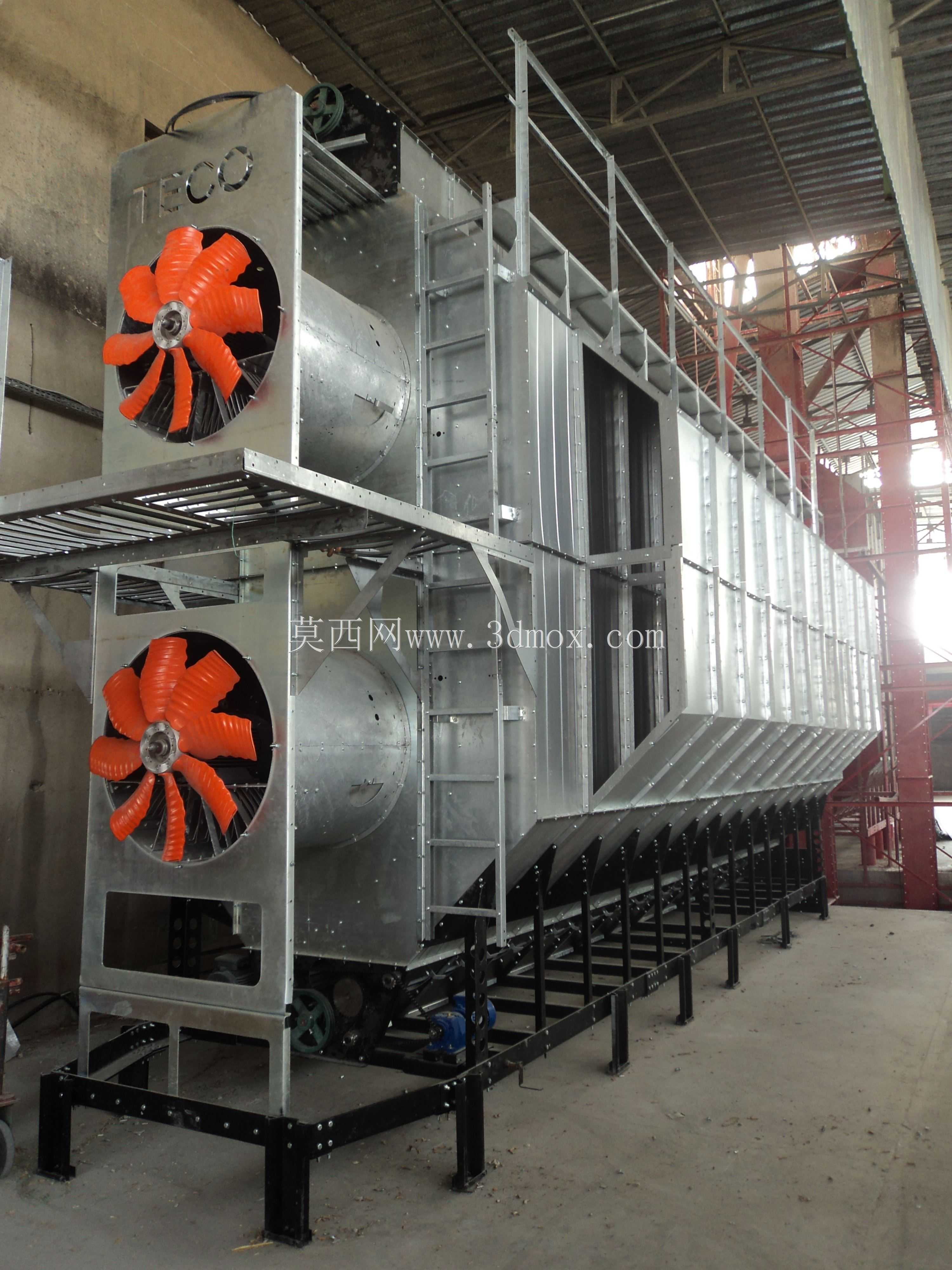

该设备主要面向规模化粮食收储、农产品初加工场景设计，适配玉米、小麦、开心果、鹰嘴豆、扁豆等多种颗粒状农产品的降水干燥作业，可直接对接粮食收储线、农产品加工产线的进料端，完成收获后高水分物料的连续降水处理，避免物料因含水率过高出现霉变、发芽损耗，降低后续仓储、加工环节的品质风险。设备采用双层并列风室结构，前端配置大直径轴流送风单元，橙色扇叶的风轮经过动平衡校准，运行时可将热风均匀压入干燥段的料层间隙，配合分段式导风板设计，避免干燥仓内出现通风死角，保证不同位置的物料受热均匀，减少过干、干湿不均的问题。干燥段主体采用镀锌板模块化拼接结构，侧面设置爬梯与顶部检修护栏，方便运维人员进入设备内部进行清仓、检修作业，底部采用分段式机架支撑，每个支撑脚配置可调式垫铁，可适配安装地面的不平整度，保证整机水平度避免运行时出现振动异响。设备进料端设置匀料布料结构，可将进入干燥仓的物料均匀平铺为设定厚度的料层，配合深层干燥的风路设计，热风可穿透厚料层完成热质交换，带走物料蒸发的水分后从排湿段排出，相比薄层干燥设备，单位占地面积的处理量提升40%以上，适合大处理量的连续化生产场景。设计阶段针对不同物料的干燥特性预留了风阻调节空间，可通过调整风室风门开度匹配不同粒径、不同含水率物料的干燥需求，设备侧面预留了温度、风速传感器的安装位，可对接自动化产线的控制系统实现干燥参数的实时调节。整机安装时需预留前端风机的检修空间、侧面爬梯的操作空间，以及进料、出料端的输送设备对接位置，设备总长度根据处理量需求可做模块化增减，单段干燥单元的长度、风室尺寸经过流体仿真验证，保证热风在料层内的流速均匀，避免局部风速过高带走物料碎屑、或风速过低导致干燥效率不足的问题。底部的排料机构采用无级调速设计，可根据物料的初始含水率、目标含水率调整物料在干燥仓内的停留时间，保证出料含水率稳定在仓储或后续加工要求的区间内，设备整体结构无多余装饰件，所有外露部件均做防锈处理，适配粮库、农产品加工厂的多粉尘、高湿度作业环境。
