牵引式肥料撒布作业设备结构设计

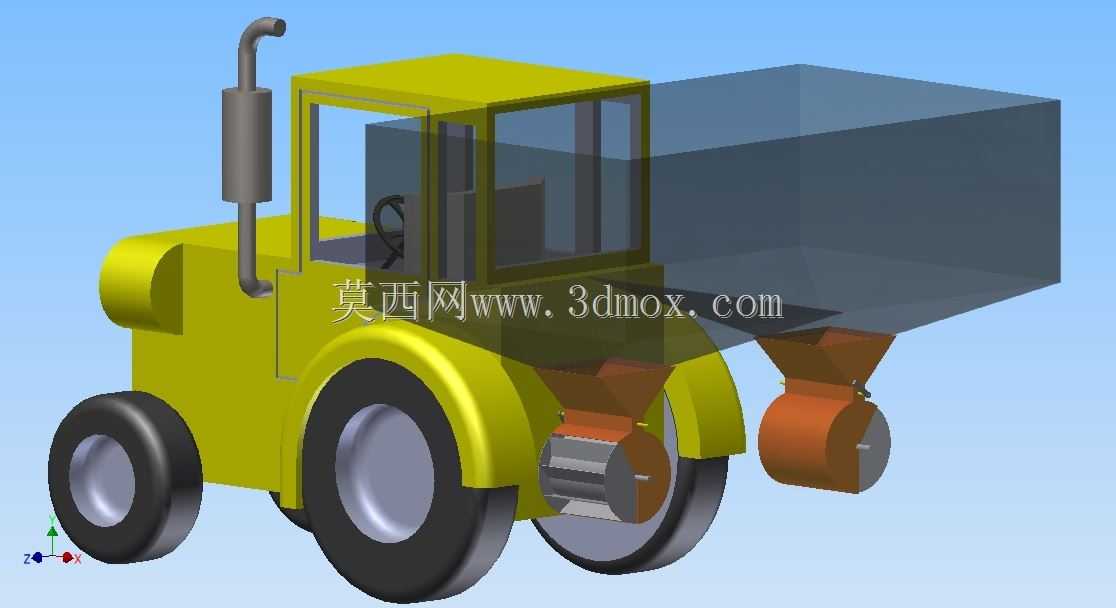

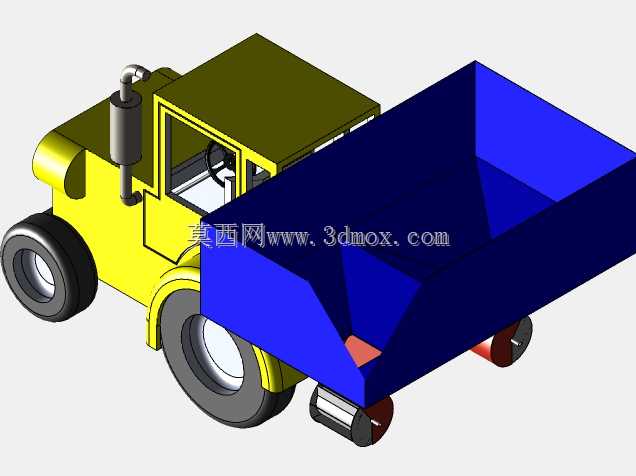

这套牵引式肥料撒布设备，主要适配大田种植区的基肥撒施、生长期追肥作业场景，可匹配常规轮式拖拉机的后牵引接口，完成颗粒状化肥、腐熟有机肥的均匀撒施作业，替代传统人工撒肥的低效模式，降低农事作业的人力投入强度。从结构设计逻辑来看，设备整体分为牵引承载段与撒施执行段两部分，牵引段直接对接拖拉机后悬挂牵引点，承载料斗采用上宽下窄的倒梯形溜槽结构，料斗下部设置两个独立的出料通道，每个通道对应一套撒施执行组件，可根据作业幅宽需求调整单通道出料开度，避免肥料堆积或撒施空白带。料斗的有效容积设计参考了常规地块的单次作业半径，减少往返补料的频次，料斗侧壁倾斜角度大于颗粒肥料的自然休止角，避免肥料在斗内架桥堵塞，保证出料顺畅。撒施执行组件采用离心甩盘结构，动力从拖拉机动力输出轴取力，通过传动结构传递至甩盘，肥料靠自重从出料口落至高速旋转的甩盘上，在离心力作用下均匀抛撒至田间，甩盘的撒幅可通过调整出料口开度与甩盘转速匹配，适配不同作物的施肥量要求。设备的整体安装边界充分考虑了拖拉机的转向半径，牵引架长度预留足够的转向间隙，避免拖拉机转弯时与料斗发生干涉，整机离地间隙参考常规农田的垄高设计，保证作业过程中不会刮蹭垄台或地表作物。行走轮采用与农用拖拉机匹配的深花纹橡胶轮胎，降低田间作业的滚动阻力，轮胎安装位置兼顾料斗承重平衡，避免满载时出现重心偏移。设计过程中重点校核了满载状态下牵引架的受力强度，料斗与牵引架的连接位置采用加强筋结构，应对田间颠簸路面的交变载荷，出料口位置设置调节插板，可根据不同肥料的颗粒大小、施肥量要求灵活调整出料流量，适配复合肥、尿素、颗粒有机肥等多种肥料类型的撒施需求。设备的外露传动部件均设置防护结构，避免作业过程中杂草缠绕、肥料颗粒卡滞，日常维护时仅需定期检查传动部位润滑、出料口通畅度即可，适配基层农事作业的维护条件。
