啮合式金属传动齿轮三维设计作品

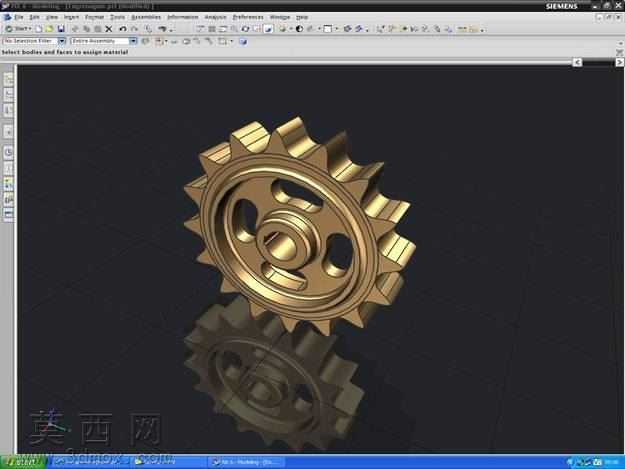

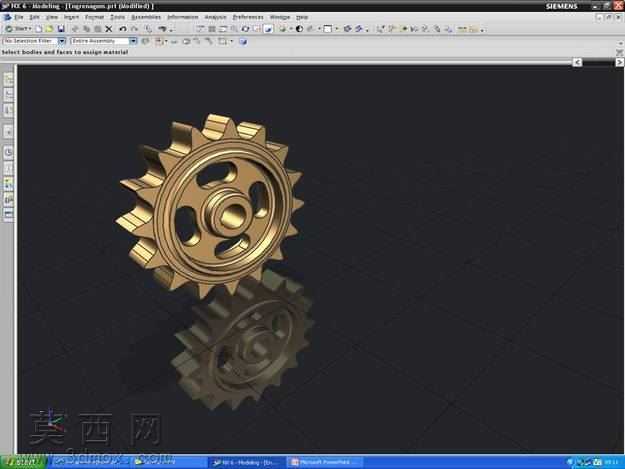

本作品为啮合传动齿轮组的三维设计成果，建模阶段依托NX三维软件完成全参数化构建，首先从齿轮的基础齿形参数入手，依据渐开线齿廓的生成原理，先绘制单个齿的截面轮廓，通过圆周阵列完成整圈轮齿的排布，确保齿距、齿厚、齿顶高、齿根高的参数完全符合传动啮合的精度要求，避免后续啮合运动中出现卡滞、干涉的问题。在主体轮盘结构设计上，采用了轻量化的镂空设计，在轮盘辐板位置开设三个对称的减重孔，既保证了轮体的结构强度，又有效降低了齿轮自身的重量，适配高速传动场景下降低转动惯量的需求；中心位置设计了带定位卡槽的轴孔结构，可实现与传动轴的精准周向定位，保证动力传输过程中不会出现打滑偏移。建模过程中对齿轮的边缘过渡做了精细化处理，所有锐边位置都添加了适配的圆角特征，既还原了实际机加工零件的工艺特征，也避免了应力集中导致的结构失效问题。材质与渲染阶段，为齿轮赋予了抛光黄铜金属材质，调整材质的反射率、粗糙度与金属度参数，还原出金属零件表面细腻的光泽质感，同时添加了合理的环境反射效果，让金属表面的光影过渡更具真实感；渲染时采用双齿轮啮合的展示视角，下方齿轮做半透明反射处理，直观呈现出齿轮组的啮合装配状态，清晰展示轮齿之间的配合间隙与啮合位置关系。设计思路上，该齿轮模型兼顾了结构合理性与展示效果，参数化的建模方式支持后续对模数、齿数、齿宽等核心参数进行快速调整，可适配不同传动比、不同安装空间的传动场景需求，模型的结构细节完全遵循机械加工的工艺要求，可直接用于传动结构的运动仿真、装配干涉检查，也可作为机械设计教学、传动方案演示的数字化素材，帮助学习者直观理解齿轮传动的结构原理与啮合特性。
