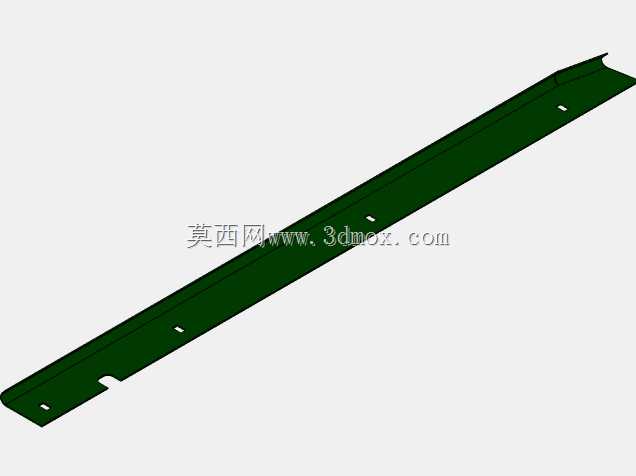

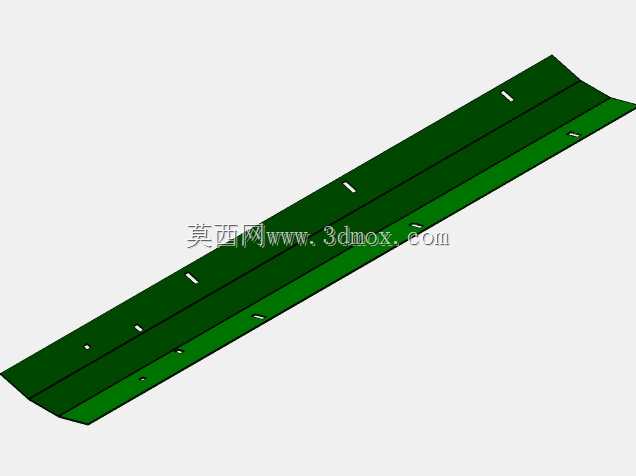

蓬特拉长条形钣金安装构件

该长条形钣金构件多用于农牧机械、耕整设备的侧边防护与作业部件连接场景，在实际田间作业工况下，可承担挡土、导流、辅助固定作业组件的作用，避免作业过程中泥土、秸秆飞溅缠绕设备传动部位，同时为相邻的作业刀片、压条组件提供稳定的安装基准。从结构设计来看，构件整体采用等厚钣金折弯成型，主体沿长度方向设置两道平行的纵向加强筋，有效提升长尺寸状态下的结构刚性，避免设备运行过程中受物料冲击、振动产生形变，两端做斜切收边处理，减少作业过程中与作物、泥土的剐蹭阻力，降低行进负载。构件表面的安装孔位采用长短腰型孔与圆孔组合排布的设计，腰型孔可吸收装配过程中的累计公差，适配不同机架的安装孔位偏差，安装时无需额外扩孔即可完成位置微调，圆孔则用于定位销穿装，保证构件安装后无窜动位移。从安装边界来看，构件整体为窄长型结构，宽度方向尺寸紧凑，可直接贴装在设备侧边的矩形梁架上，折弯边的翻边高度匹配常规方管的安装面宽度，无需额外加装转接支架即可完成固定，安装后构件外表面与梁架外表面齐平，无突出棱角，可减少作业过程中的杂草缠绕概率。设计阶段优先考虑了工况耐受能力，钣金折弯的圆角半径匹配板材厚度，避免折弯处出现应力集中导致的开裂，所有安装孔的孔边均做去毛刺处理，防止装配过程中划伤安装人员，同时避免应力集中造成的孔位撕裂。在实际设备维护场景中，该构件属于易损防护件，孔位的标准化排布可实现快速拆换，无需对机架进行二次加工即可完成备件更换，降低设备停机维护的时间成本，构件的导流斜面角度经过实际作业验证，可将作业过程中带起的泥土向设备外侧导流，避免泥土堆积在机架连接缝隙处造成的锈蚀、卡滞问题。
