农业种子振动清洗加工设备结构设计

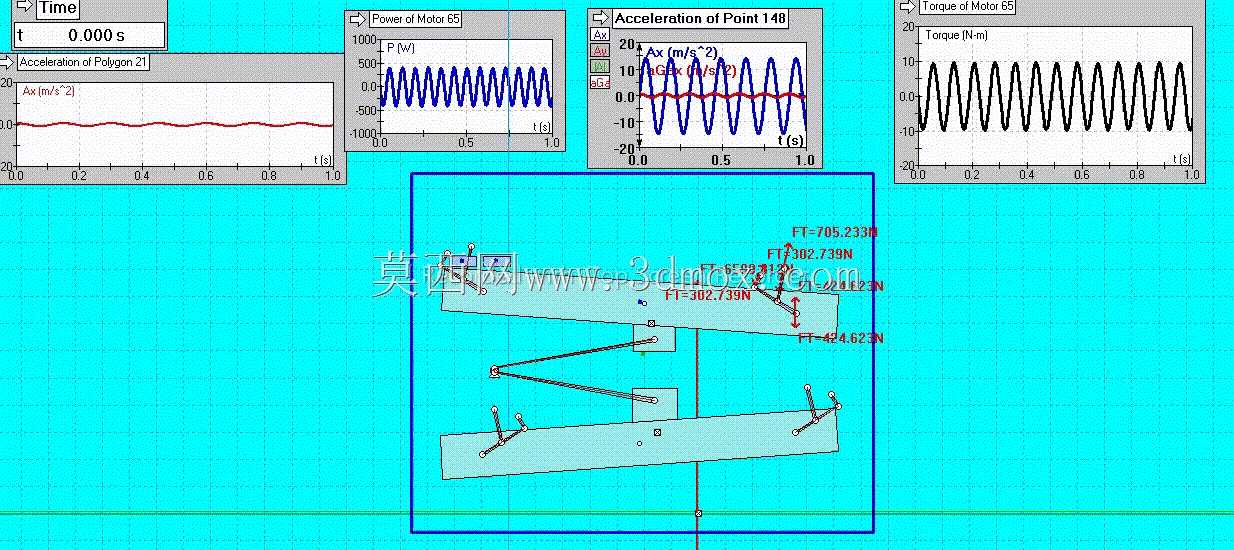

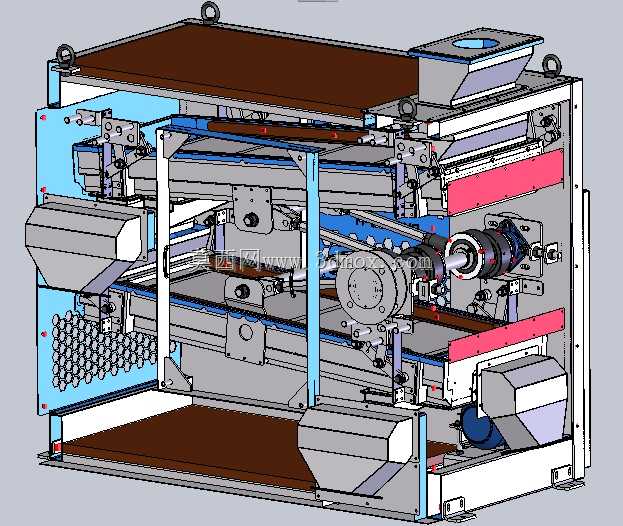

该设备主要面向种业加工、农产品初处理场景，用于种子收获后除杂、清选、表层浮尘清理的工序环节，区别于传统揉搓式、高压水洗式种子处理设备，其核心作用是通过可控振动实现种子与杂质的分离，全程不施加额外揉搓力、挤压力，既不会造成种子种皮破损影响发芽率，也不会因刚性冲击对安装地面造成损坏，适配中小型种业加工车间、农户合作社的种子预处理作业需求。从功能特性来看，设备采用低功耗振动驱动设计，振动参数经过运动仿真校核，驱动端的扭矩输出、筛面点位的加速度幅值都经过匹配调校，振动轨迹稳定均匀，可让种子在筛面保持匀速跳跃行进状态，既保证杂质与种子的充分分离，也避免种子在筛面堆积卡滞。设计过程中优先考虑作业友好性，筛体采用分层铰接连杆结构，通过连杆机构将驱动端的旋转运动转化为筛面的定向振动，整体传动路径简洁，运动部件少，后期维护时仅需定期检查铰接点的磨损情况即可，无需复杂的调校作业。安装边界方面，设备整体为立式分层布局，上层为进料导流段，中层为主振动筛体，下层为出料与杂质收集段，整体占地尺寸适配常规车间的工位排布，底部预留安装固定孔位，安装时无需做特殊的减震地基处理，依靠自身结构的振动平衡设计即可抵消大部分作业振动，不会对周边其他作业设备造成干扰。筛面的倾角、振动频率可根据不同作物种子的物理特性做适配调整，针对颗粒较小的蔬菜种子、颗粒较大的粮食作物种子，可通过调整驱动端转速、筛网孔径来匹配不同的清选需求，设备作业过程中噪音水平较低，符合车间作业的环境要求。结构建模过程中对各运动铰接点做了运动干涉校核，全行程范围内连杆与筛体、机架之间无运动碰撞，驱动电机的选型匹配振动负载的扭矩需求，避免出现启动卡滞、过载发热的问题，筛体的边框做了翻边强化处理，长期振动作业下不会出现结构开焊、变形的问题，杂质收集段采用导流式设计，分离出的瘪种、灰尘、碎茎秆可沿导流槽集中排出，无需人工频繁清理筛面积渣。
