标准拉杆式双作用气动执行气缸结构

项目分类:3D模型 发布时间:2021-08-17 ID:237598

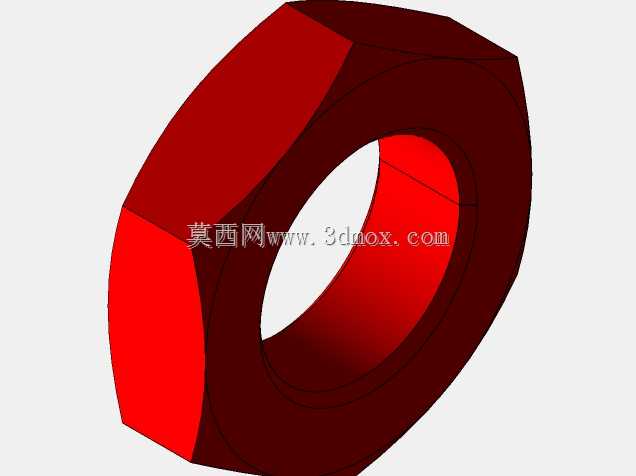

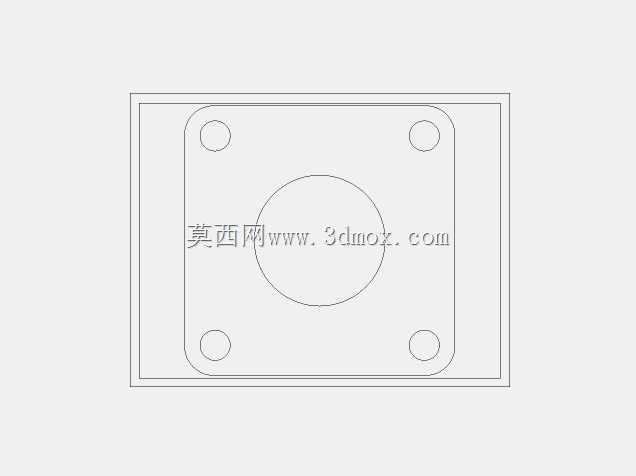

  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构
  • 标准拉杆式双作用气动执行气缸结构

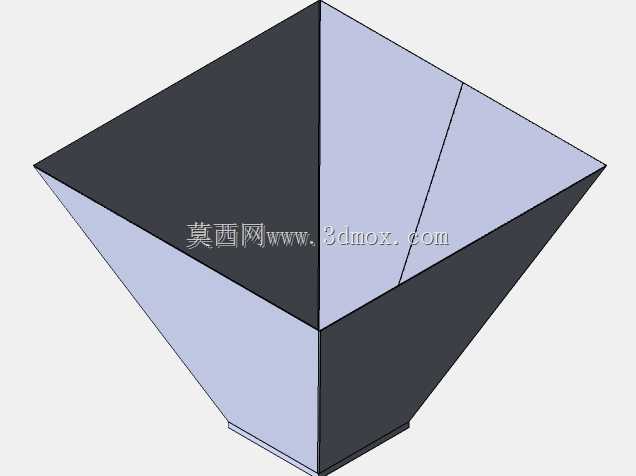

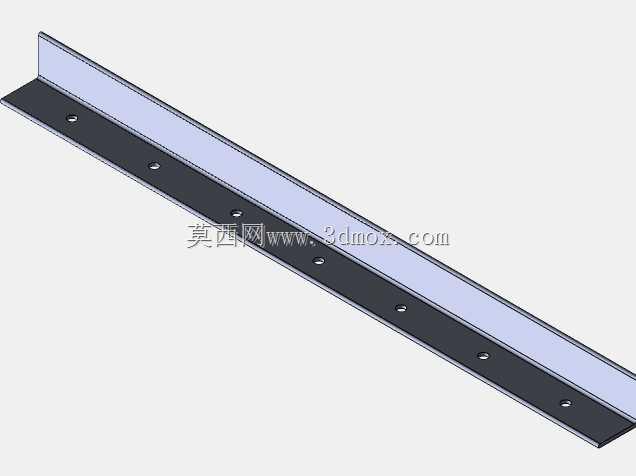

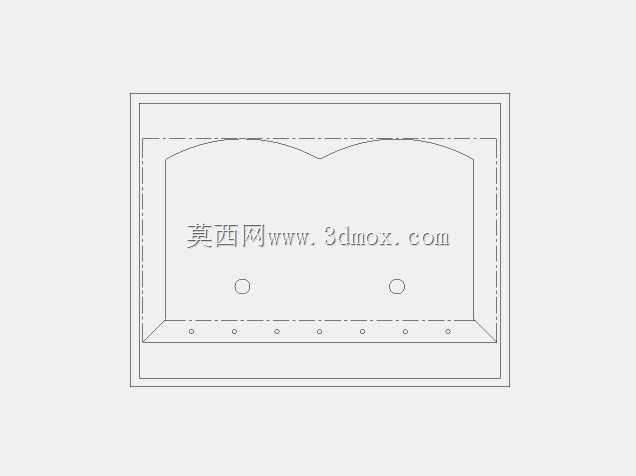

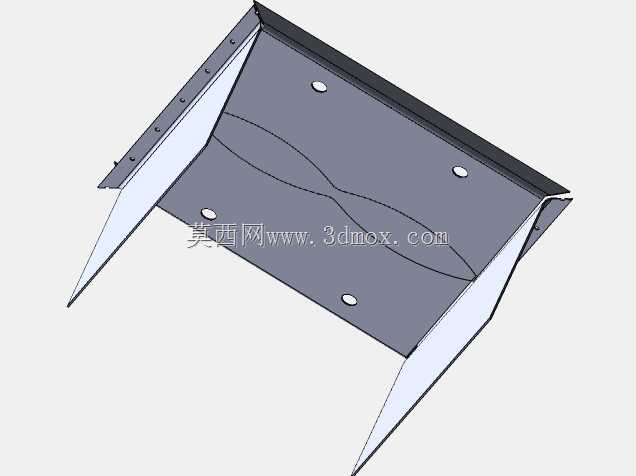

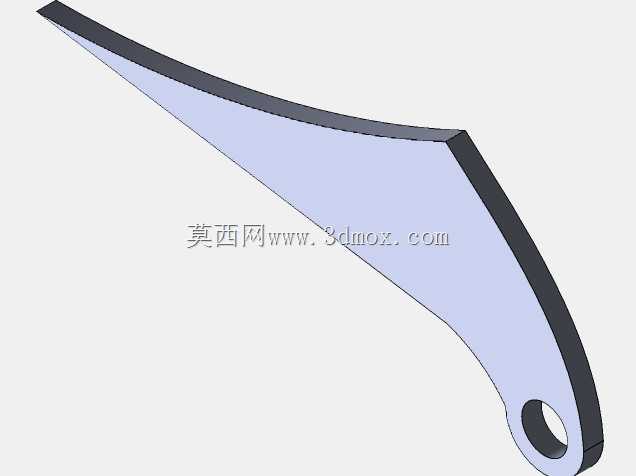

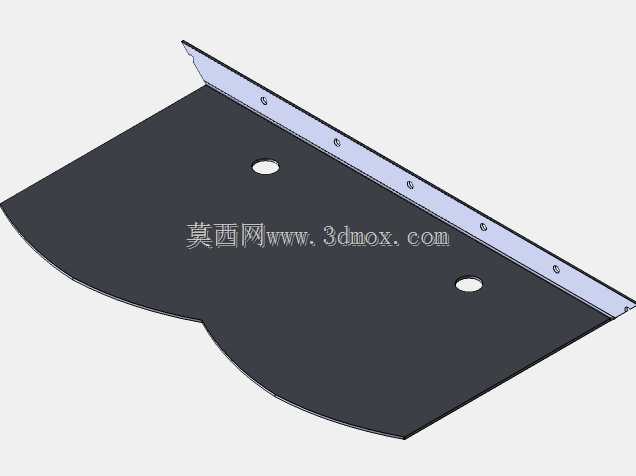

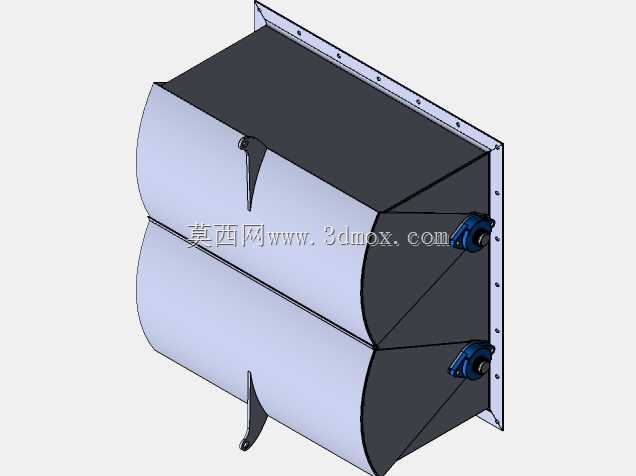

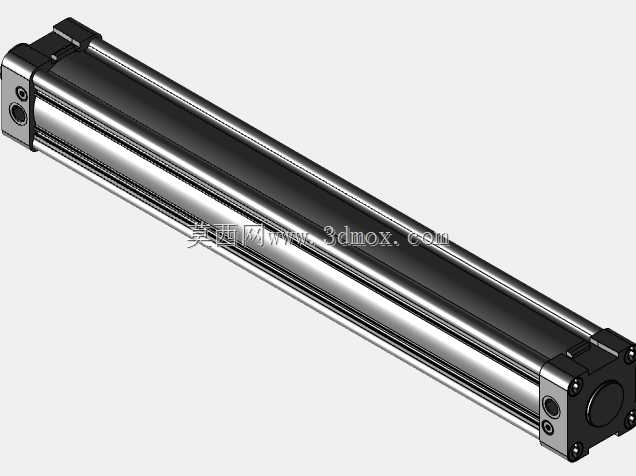

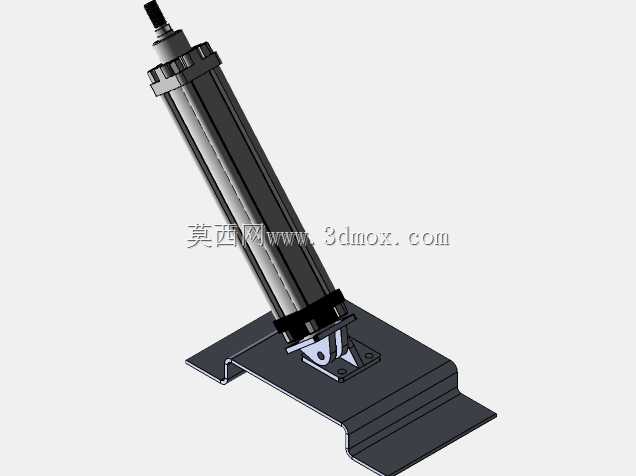

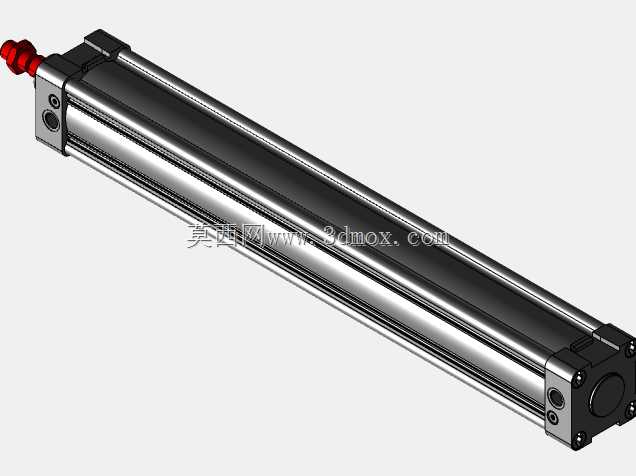

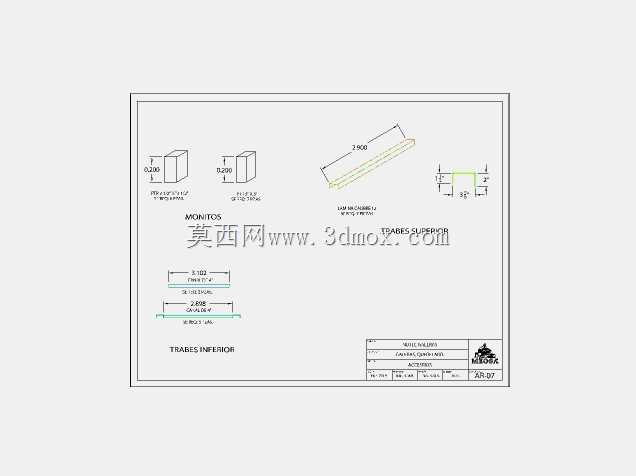

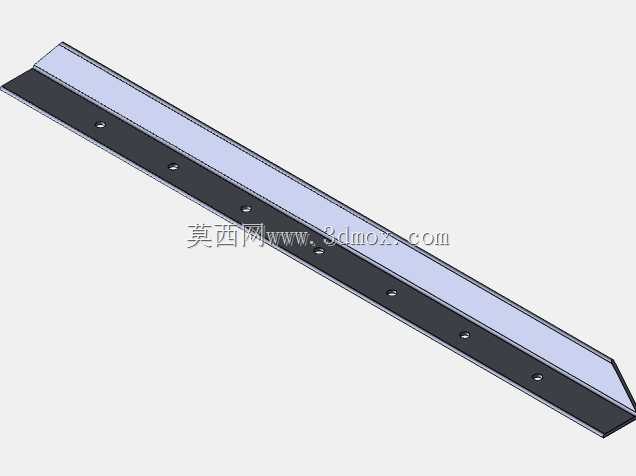

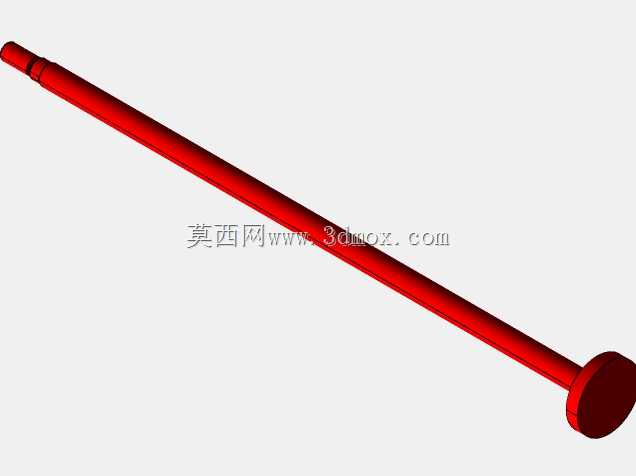

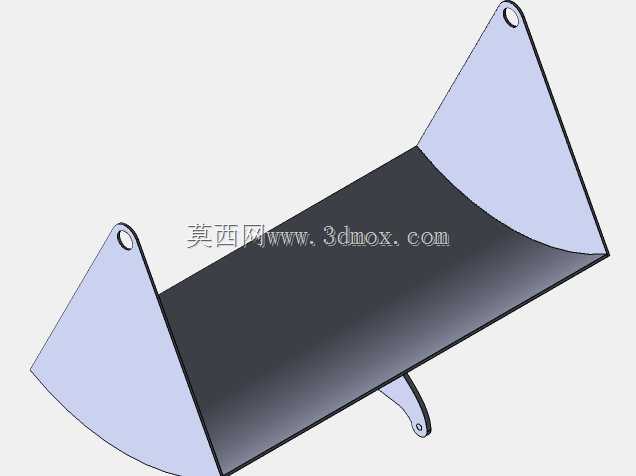

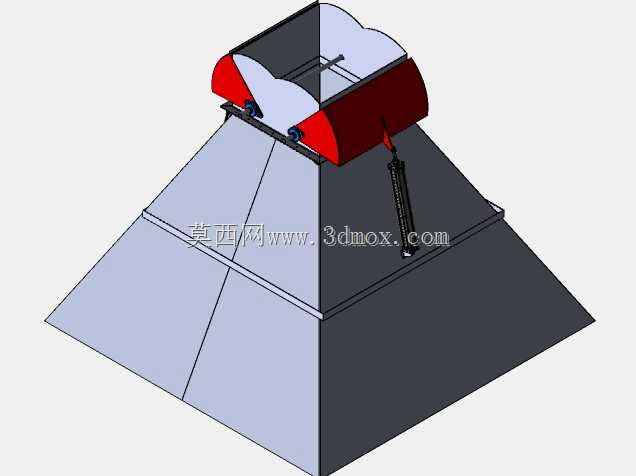

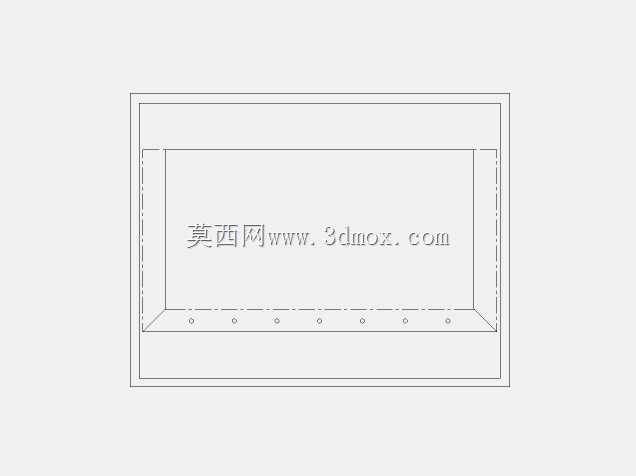

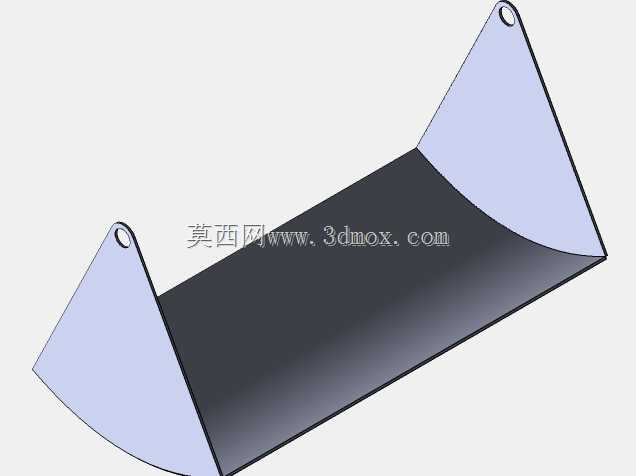

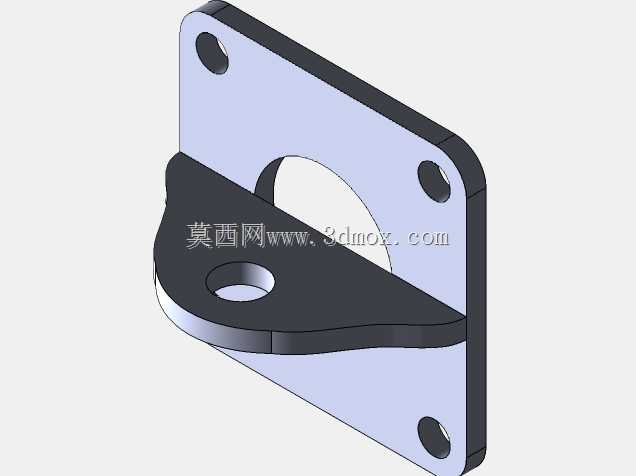

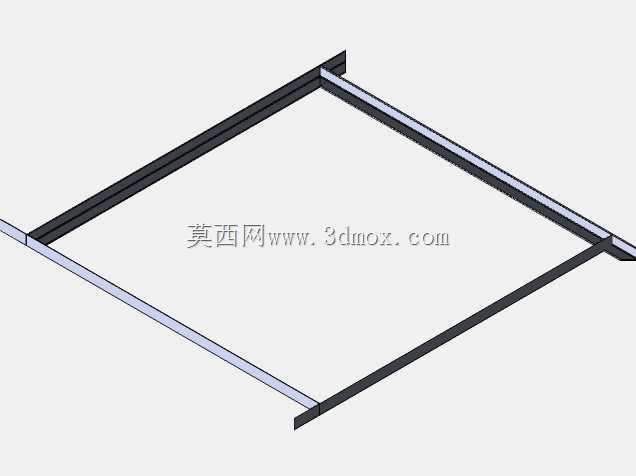

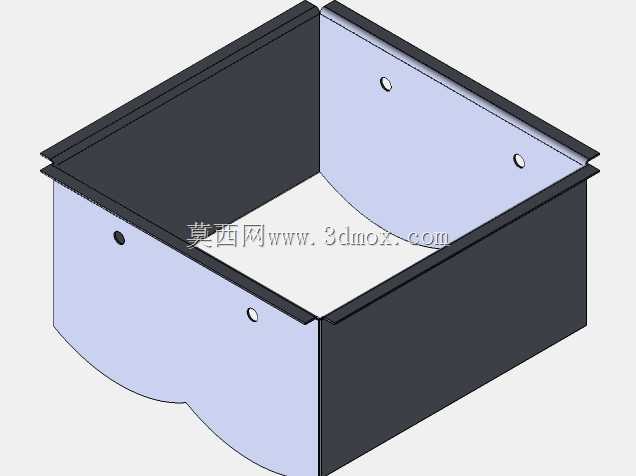

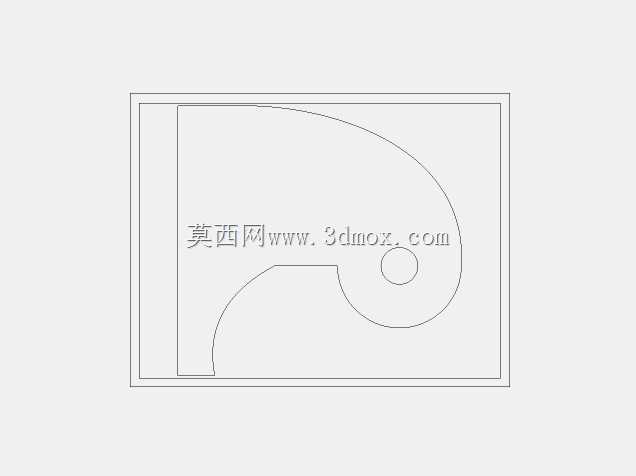

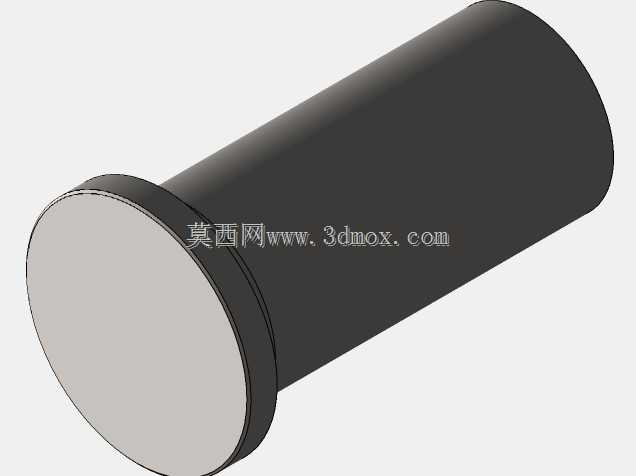

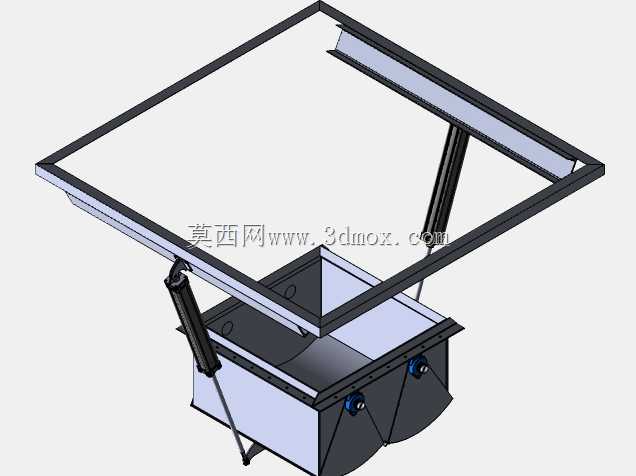

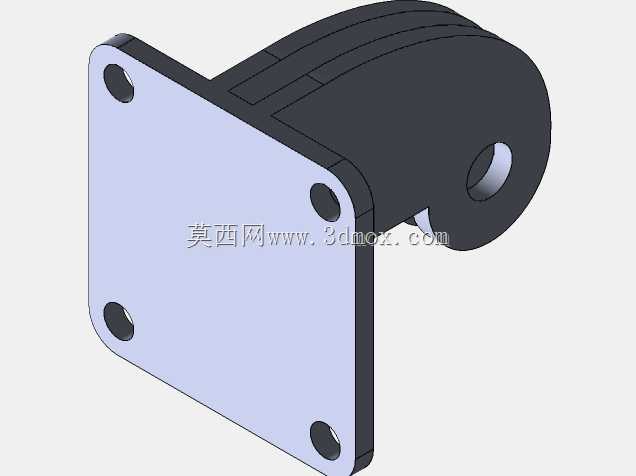

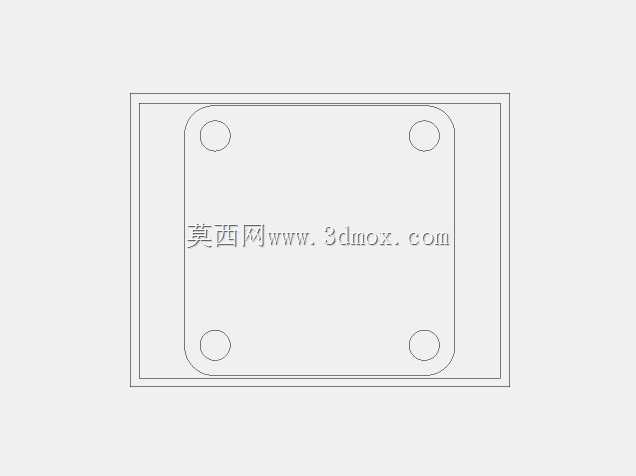

这类拉杆式气缸是气压传动系统里最常见的直线执行元件,在自动化装配线、包装设备、工装夹具、物料输送工位里应用极广,但凡需要提供直线往复推拉力的工位,只要负载和行程匹配,大多会优先选用这类成熟结构的气缸。从结构设计来看,这款气缸采用四根贯通式拉杆将前端盖、缸筒、后端盖锁紧固定,缸筒选用硬质阳极氧化铝合金材质,内壁做了高精度珩磨处理,表面粗糙度控制在合理区间,能降低活塞密封圈的滑动磨损,延长整套密封组件的使用寿命。前端盖集成了导向套结构,给活塞杆提供足够的支撑长度,避免活塞杆伸出较长时出现径向偏摆,导致密封件偏磨漏气;活塞杆表面做了镀硬铬处理,硬度高、耐磨性能好,外露端的外螺纹用来连接负载接头,可以搭配浮动接头、鱼眼接头或者连接法兰,适配不同的安装场景。后端盖预留了两个进出气口,分别对应活塞的伸出和缩回腔,气口采用标准内螺纹规格,可以直接对接快插接头或者金属气管,端盖上还预留了缓冲调节针阀的安装位,能调整活塞运行到行程末端的缓冲效果,避免活塞高速撞击端盖产生噪音和结构损伤。活塞部分采用双向密封结构,搭配耐磨导向环,既保证两腔之间的气密性,又能承受一定的径向负载,避免活塞直接和缸筒内壁接触造成刮损。安装边界上,这类气缸的安装尺寸遵循通用气动元件标准,缸筒外径、拉杆间距、端盖安装孔位都和同规格标准件完全互换,不管是脚架安装、法兰安装还是耳轴安装,都能直接搭配标准安装附件,不需要额外做转接件设计;活塞杆端的螺纹规格、伸出端轴径也符合通用标准,选型时只需要确认行程、缸径、安装方式就能直接替换同规格产品。实际应用中,这类气缸的工作压力通常在0.1-1.0MPa区间,输出推力随缸径增大线性提升,适合中低负载的直线往复动作场景,相比电动执行器,它的响应速度更快、结构更简单、维护成本更低,在普通工业自动化场景里的性价比极高。建模时需要重点注意各密封槽的尺寸公差,导向套和活塞杆的配合间隙,拉杆的预紧力对应的结构强度,还有端盖和缸筒之间的静密封槽尺寸,这些细节直接决定了气缸实际装配后是否漏气、运行是否顺畅。另外端盖上的气口位置、缓冲油道的走向也需要在建模时预留足够空间,避免实际加工时出现壁厚不足或者气路贯通的问题。
