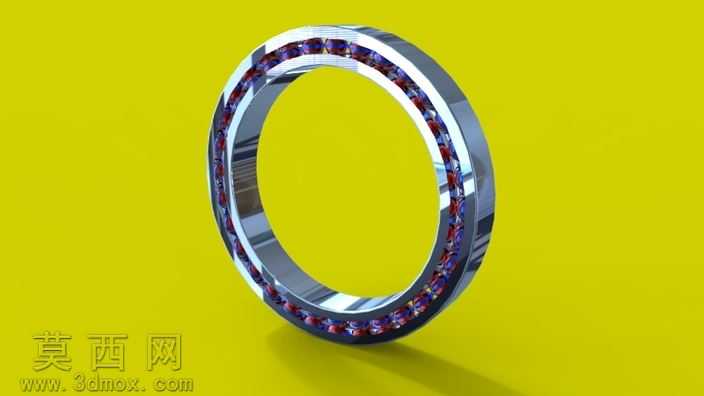

高精度深沟球轴承三维结构设计模型

本模型为标准深沟球轴承三维实体模型，采用SolidWorks软件进行全参数化建模，建模过程严格遵循滚动轴承通用设计规范，完整还原了深沟球轴承的全部核心结构。模型整体由内圈、外圈、滚动钢球、保持架四个核心部分组成，建模阶段首先通过旋转凸台命令生成内圈与外圈的基础回转实体，精准绘制内圈外径滚道、外圈内径滚道的圆弧曲面，滚道曲率半径按照通用轴承设计标准匹配钢球直径，保证滚道与钢球的接触角符合深沟球轴承的承载特性，同时完成内圈内径、外圈外径的安装基准面建模，预留符合公差要求的装配基准。滚动钢球部分采用圆周阵列命令完成均匀排布，阵列数量参考同规格标准轴承的钢球配置，每个钢球与内外圈滚道保持相切约束，还原真实装配状态下的接触关系；保持架部分采用兜孔式结构设计，通过拉伸、切除命令完成单个兜孔的型腔建模，兜孔弧度与钢球球面适配，预留合理的活动间隙，再通过圆周阵列完成全部兜孔结构，还原保持架分隔钢球、避免滚动体直接摩擦的功能结构。材质与渲染阶段，为内外圈、钢球赋予高碳铬轴承钢材质，调整金属材质的粗糙度、反射率参数，还原轴承钢淬火后细腻的金属光泽与轻微磨砂质感，保持架部分赋予冲压钢或工程塑料材质选项，区分不同部件的材质视觉差异；渲染时采用柔和的工业产品打光方案，突出滚道、钢球的曲面轮廓与金属质感，清晰展示各部件的装配层次与结构细节。设计过程中充分考虑模型的可编辑性，所有尺寸均关联全局参数，可通过修改内径、外径、宽度、钢球直径等核心参数快速生成不同规格的深沟球轴承模型，各部件之间添加了符合实际装配的配合约束，可直接用于机械装配体的配套设计，也可用于轴承运动仿真、承载性能分析的基础模型，模型结构无冗余特征，几何拓扑完整，无破面、错面问题，可直接导出多种通用三维格式用于不同场景使用。
