异径Y型三通流体管路连接构件

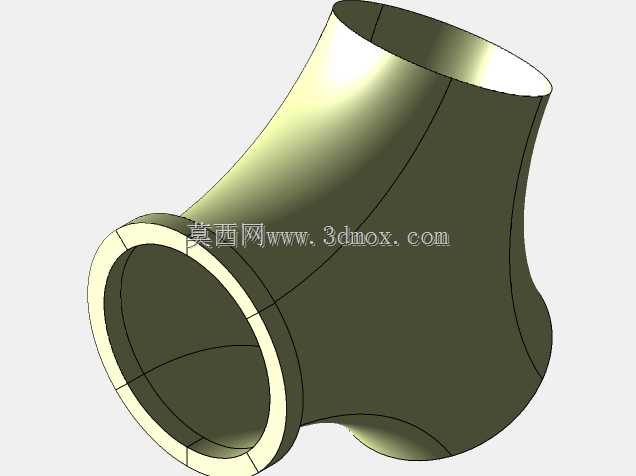

这款Y型异径三通构件，主要应用在多支路流体输送管路系统中，常见于化工流体输送、建筑给排水、暖通空调管路、工业制程管线等场景，用来实现单路流体分流或者双路流体合流的功能，相比等径三通，它可以适配不同通径的管路对接需求，减少管路变径转接件的使用，降低管线泄漏风险点。从结构设计来看，三个接口分别做了带凸缘的对接结构，接口端面的凸缘厚度均匀，既可以满足焊接对接的工艺要求，也能适配法兰压接、卡箍连接等多种安装形式，接口处的壁厚做了加厚处理，对应管路焊接或者压接时的应力集中区域，避免安装过程中出现构件变形。三个支路的交汇过渡区域采用了大曲率顺滑曲面设计，没有直角突变结构，这种设计一方面可以降低流体经过交汇区域时的局部阻力，减少流体压损，避免输送含颗粒介质时出现颗粒沉积堵塞的问题，另一方面也能缓解流体冲击带来的结构振动，降低管路运行时的应力疲劳风险。在安装边界上，三个接口的中心轴线处于同一平面，其中两个接口的轴线呈一定夹角分布，第三个接口的轴线沿夹角角平分线方向延伸，安装时可以根据管线走向调整安装角度，不需要额外增加弯头构件来调整管路方向，能够有效压缩管线排布的占用空间，适合在设备内部管线排布紧凑的场景下使用。构件整体的壁厚均匀，曲面过渡区域没有壁厚突变，在建模过程中需要重点关注交汇区域的曲面连续性，保证曲面G2连续，避免后续做有限元分析时出现应力集中的误判，同时接口处的配合尺寸需要严格匹配对应通径的管路标准公差，保证对接时的同轴度，避免安装后出现管路错位、密封失效的问题。这类三通构件在实际选型时，需要根据管路的工作压力、输送介质特性匹配对应的材质，建模时预留的加工余量也需要结合不同材质的加工工艺做调整，比如铸造成型的构件需要预留拔模斜度与加工余量，机加工成型的构件则需要重点控制接口端面的平面度与粗糙度要求。
