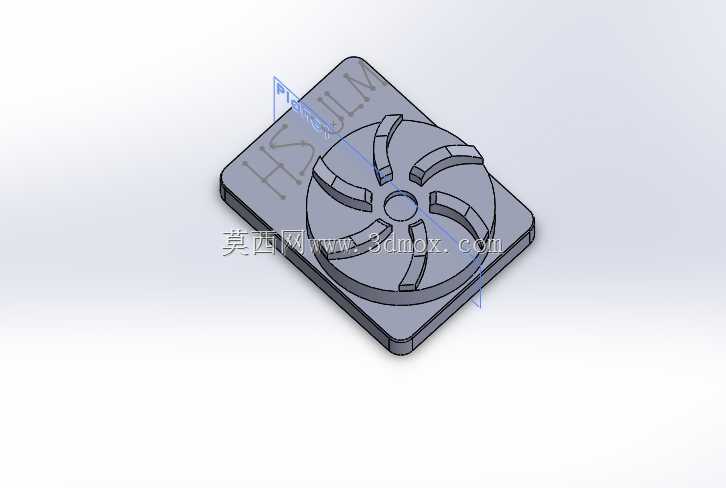

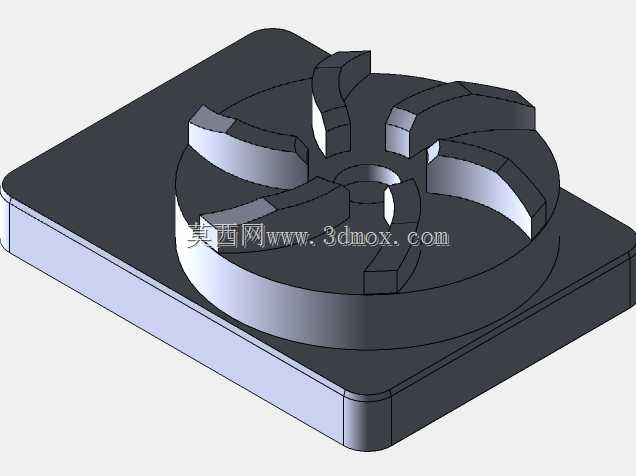

带矩形安装底座的五轴加工叶轮结构

这款带矩形底座的叶轮结构，最初的设计定位是面向数控加工实训场景的教学载体，同时也可作为小型流体输送设备的核心功能部件做原型验证。从实际应用场景来看，它既可以在职业院校的数控实训课堂上，作为五轴联动加工的实操练习件，帮助学员理解多轴加工的刀路规划逻辑、曲面加工的进给参数匹配要点，也能在小型离心式通风、微型流体增压的设备研发阶段，作为原理验证样件完成流道性能的初步测试。

从功能特性上看，矩形底座的设计首先解决了叶轮单件加工时的装夹定位问题，不需要额外设计定制工装，直接通过台钳或者压板就能完成毛坯的固定，加工完成后底座也可作为安装基准，直接和设备的安装面贴合，通过四角的预留位置完成紧固件锁附，不需要额外做转接结构。叶轮部分的叶片采用等厚圆弧曲面设计，流道过渡平滑，既降低了五轴加工时的刀轴摆动角度突变风险，也能保证流体经过时的阻力控制在合理区间，不会出现明显的紊流死角。

设计思路上，没有采用常规叶轮分离式安装的结构，而是将底座和叶轮本体做成一体化结构，一方面是减少加工后的装配环节，避免装配误差带来的叶轮跳动问题，另一方面一体化结构的刚性更好，在五轴加工过程中不会因为薄壁叶片的震颤出现加工振纹，能更好地保证叶片曲面的加工精度。外形尺寸上，矩形底座采用圆角过渡设计，避免尖角带来的应力集中，底座的厚度预留了足够的装夹余量，加工完成后不需要二次去除装夹位就能直接使用，叶轮的整体高度和底座的边长比例控制在1:1.2左右，既保证了叶轮的有效流道长度，也不会因为整体重心过高导致安装后运行时出现振动。

安装边界方面，底座的平面度设计要求控制在0.02mm以内，和设备安装面贴合时不需要额外加调整垫片就能保证叶轮的回转中心和设备转轴的同轴度，叶片的外圆和底座边缘预留了足够的安全间隙，即使在高速转动测试时，也不会出现叶片和周边结构干涉的问题。在加工工艺适配性上，这个结构的流道深度和叶片厚度的比例经过优化，既可以采用五轴铣削一次成型，也支持在完成粗加工后通过半精加工、精加工的工序拆分，适配不同加工能力的机床设备，对于刚接触多轴加工的技术人员来说，这个结构的刀路规划难度适中，能覆盖曲面驱动、刀轴控制、残余量加工等多个核心五轴加工技能点，不会因为结构过于复杂导致学习门槛过高，也不会因为结构太简单达不到技能训练的目的。
