T型槽式钢结构连接固定件

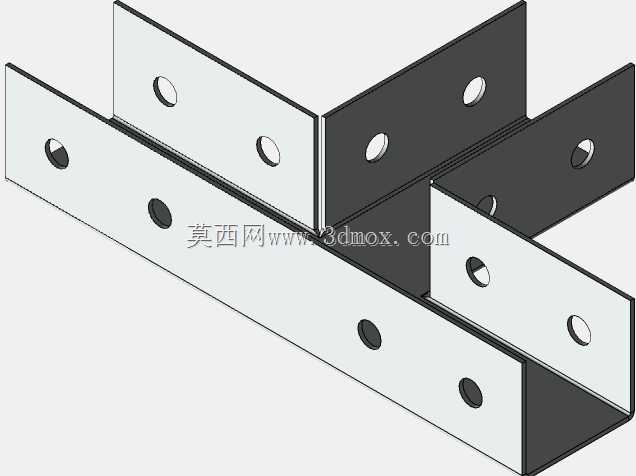

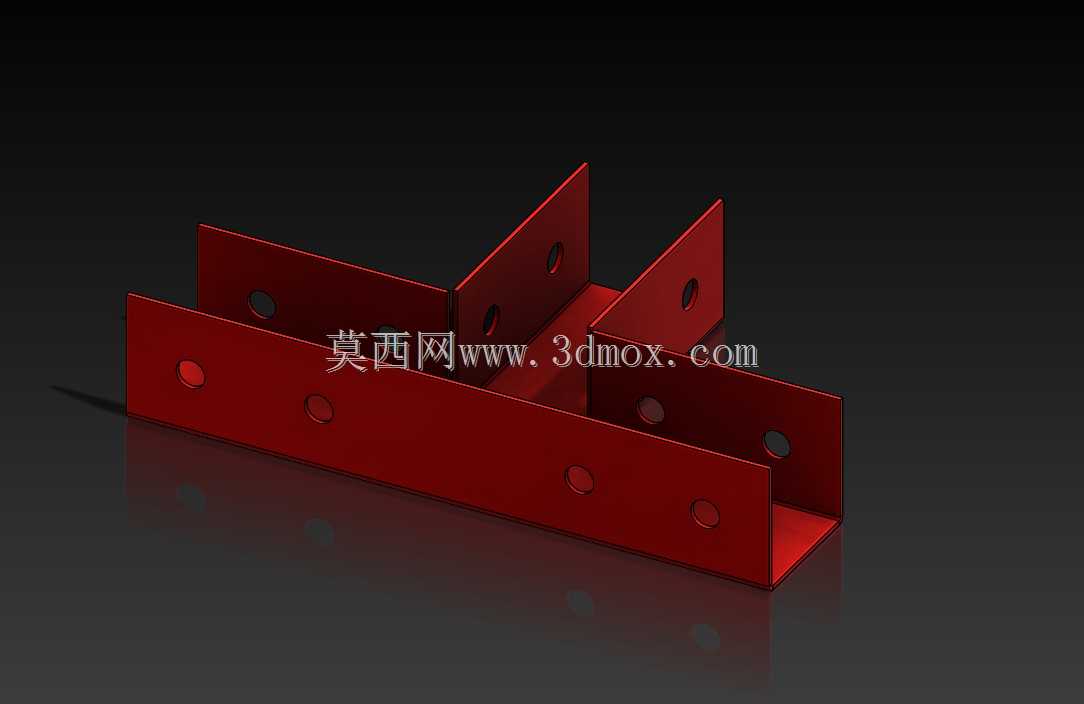

这款T型连接构件主要应用于装配式钢结构支撑系统、仓储货架搭建、设备机架拼装以及管线支吊架的现场施工场景，能够实现三根同规格C型槽钢在同一节点处的垂直交汇拼接，无需对型材做裁切、焊接等二次加工，大幅降低现场施工的工作量与加工误差。从结构设计来看，构件采用一体化折弯成型的钣金结构，三个连接翼面分别对应三个方向的型材安装位，每个翼面都预先冲压了标准规格的安装圆孔，孔位间距严格匹配常规C型槽钢的中心安装孔距，安装时只需将构件翼面嵌入槽钢的凹槽内，对准孔位后穿入配套螺栓即可完成锁紧固定，全程无需额外制作定位工装。在安装边界方面，构件的翼面厚度与对应槽钢的内槽间隙保持0.2mm的配合公差，既保证安装时能够顺利滑入槽道，又能避免连接后出现径向窜动；每个翼面设置的三个安装孔呈直线排布，能够根据现场拼接的型材长度、承重需求选择对应的孔位锁紧，单节点的抗剪切强度可满足常规轻型钢结构支撑的载荷要求，适配的槽钢规格覆盖市面上主流的冷弯C型型材，无需针对不同品牌型材做定制化修改。设计过程中重点考量了现场施工的容错性，翼板边缘做了15度的导入倒角，即使现场安装时型材与构件存在小幅角度偏差，也能顺利引导构件嵌入槽内；所有冲压孔位都做了去毛刺处理，避免穿螺栓时卡滞或者划伤防腐涂层。这类连接件替代了传统的现场焊接节点，不需要施工人员持有焊接操作证，也不会产生焊渣、弧光等施工污染，后期如果需要调整机架结构、拓展支撑点位，只需要松开螺栓即可拆卸调整，构件本身可以重复利用，不会像焊接节点那样拆除后即报废。在实际的机房管线支架、户外光伏支架、轻型设备防护机架搭建场景中，这类T型连接件能够将节点安装效率提升六成以上，同时连接节点的防腐一致性更好，因为构件整体采用和型材一致的表面处理工艺，不会出现焊接位置防锈层破坏后容易锈蚀的问题。从受力角度分析，三个翼面的受力通过构件的折弯根部传递，折弯处做了加强压筋处理，避免长期承重后出现翼面外翻变形的问题，每个连接位的多螺栓设计也能分散单点受力，即使其中一个螺栓出现松动，剩余的螺栓也能维持节点的结构稳定性，不会出现瞬间垮塌的风险。
