小型通风散热格栅箱体结构设计

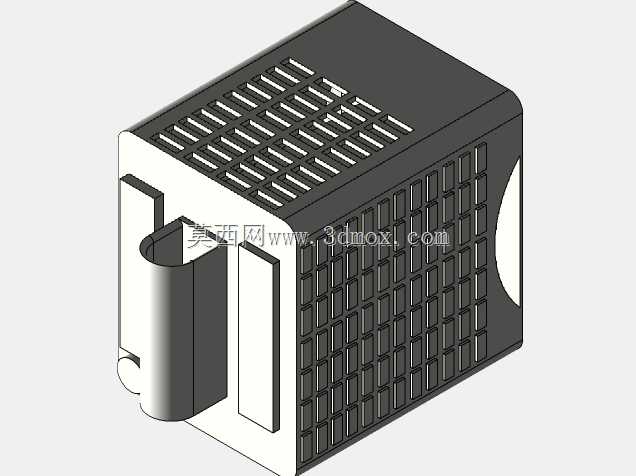

在工业控制、小型电子设备集成的场景中，这类带格栅的箱体结构是保障设备稳定运行的核心防护部件，日常多应用在工控模块、小型功率转换单元、嵌入式控制终端的外层防护上，既要承担内部元器件的物理防护作用，也要满足持续运行过程中的自然通风散热需求。从结构设计逻辑来看，该箱体采用立方体主体构型，边角做了小圆弧过渡处理，避免安装维护过程中锐边划伤操作人员，主体侧壁大面积排布矩阵式通风格栅，格栅采用等间距长条开孔设计，开孔方向顺着空气自然对流的走向设置，能在保证壳体结构强度的前提下最大化通风面积，减少风阻，让内部元器件工作产生的热量可以快速通过格栅间隙排出，避免热量在密闭腔体内堆积造成元器件过热失效。箱体侧面预留了卡扣式安装位，其中一侧设置了半圆柱型的插拔导向结构，配合相邻的定位凸条，能够让箱体快速卡入对应安装机架的卡槽内，不需要额外使用大量紧固件就能完成快速装配，大幅提升现场安装与后期维护拆卸的效率，另一侧的弧形让位结构则是为了避让安装位旁的相邻组件，避免装配过程中出现结构干涉。设计过程中优先考虑了安装边界的适配性，整体外轮廓尺寸控制在小型集成机架的单格安装位范围内，所有向外凸起的结构都没有超出主体安装基准面的投影范围，保证多台同规格箱体并排安装时不会出现空间冲突，格栅的开孔尺寸经过反复校核，既能够满足通风量要求，也可以阻挡外界较大尺寸的杂物、灰尘碎屑直接进入箱体内部，降低内部元器件被异物触碰短路的风险。壳体的壁厚采用均匀化设计，相邻壁厚差控制在合理范围内，不管是采用注塑加工还是钣金折弯加工都能顺利成型，不会出现壁厚不均导致的缩痕、变形问题，表面的格栅筋条与主体壳体采用一体化连接结构，筋条根部做了小圆角过渡，减少应力集中，提升整体结构的抗冲击性能，即使在运输或者安装过程中受到轻微外力碰撞，格栅结构也不容易出现断裂损坏。在实际选型应用时，这类箱体可以根据内部安装元器件的发热功率调整格栅的开孔密度，也可以在格栅内侧加装防尘滤网，适配多粉尘的工业车间使用场景，箱体内部预留了通用的螺柱安装位，能够直接固定常规尺寸的电路板、小型功率模块等元器件，不需要二次加工额外的安装结构，能够大幅缩短设备开发的结构设计周期。
