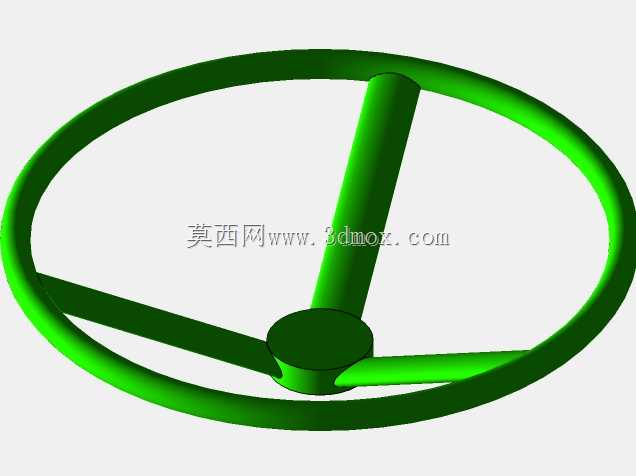

三辐式环形手轮操作构件

这类三辐环形手轮是工业设备里十分常见的手动操作构件，日常在阀门调节、机床进给微调、工装夹具锁紧、小型设备行程调校的场景里都能见到它的身影，核心作用是通过人力转动输出扭矩，带动配套的阀杆、丝杠、调节轴做回转或直线位移，实现设备参数调整、通路开关、位置锁定的功能。从结构设计来看，采用环形外圈的设计是为了匹配人手抓握的操作习惯，整圈光滑的轮缘没有突出棱角，操作人员可以在任意角度握持施力，不管是站在设备正面还是侧方，都能找到合适的发力位置，不会因为操作角度受限出现施力打滑的问题。三根辐条采用等夹角120度分布的布局，相比两辐结构能在同等材料用量下获得更好的结构刚性，转动时受力更均匀，长期承受交变扭力也不容易出现辐条根部断裂的问题，中心的轮毂部分做了加厚处理，预留了与轴件配合的安装孔位，可根据实际装配需求加工键槽、顶丝孔，适配不同直径的传动轴，安装时只要保证轮毂端面与轴肩贴合到位，锁紧固定件后就不会出现转动松旷的情况。设计这类手轮的时候，首先要考虑的是操作力的适配，轮体外径的尺寸直接决定了人力输入的力臂长度，外径越大同等握持力下输出的扭矩越大，适合需要较大锁紧力或者调节阻力较大的场合，要是用于精密微调的场景，外径会适当缩小，避免转动过量导致调节精度超标。辐条的截面采用圆弧过渡的造型，和轮缘、轮毂的连接位置都做了圆角处理，避免应力集中，在承受大扭矩转动的时候，应力不会在连接处堆积造成结构开裂。轮体表面做了光滑的圆弧过渡，没有尖锐的边角，操作人员快速转动的时候不会划伤手部，操作安全性有足够保障。实际选型安装的时候，要注意手轮的安装空间边界，轮体外缘和设备周边的防护罩、相邻操作件之间要预留至少30mm的操作间隙，避免转动时剐蹭周边部件，影响操作流畅度，同时要根据配套轴的额定操作扭矩选择对应尺寸的手轮，不要用小尺寸手轮强行操作大阻力的调节机构，不然不仅操作费力，还容易造成手轮结构变形或者轴件损坏。这类手轮的结构没有冗余的复杂零件，整体一体成型的结构可靠性很高，日常使用基本不需要额外维护，只要定期检查固定顶丝或者键的连接松紧度，就能保证长期稳定的操作手感，不管是用在工业管路的阀门控制，还是生产设备的手动调节工位，都能很好地适配使用需求。
