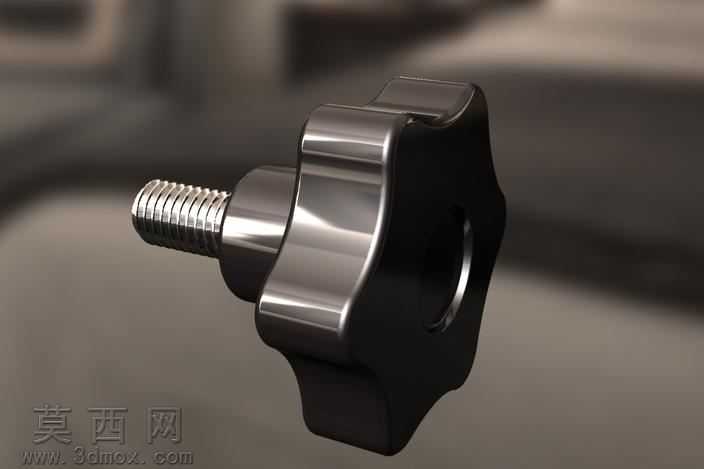

M8规格星形手拧调节旋钮结构设计

本作品为M8规格星形手拧调节旋钮的三维建模设计，建模过程以真实工业级M8×16mm螺纹规格的手拧旋钮实物为参照，严格遵循通用五金配件的尺寸规范开展参数化设计。建模阶段首先完成整体结构的拆分规划，将旋钮拆解为星形握持头部、六角限位台、外螺纹螺杆三个核心功能模块，先通过草图绘制星形头部的七瓣星型外轮廓，采用对称约束保证每个握持瓣的弧度、尺寸完全一致，避免出现受力不均的问题，再通过拉伸凸台命令生成握持头部的基础实体，对每个瓣的棱边做等半径圆角过渡处理，还原实物握持时的圆润触感，消除尖锐棱角带来的操作安全隐患。随后在头部与螺杆的衔接位置绘制六角限位台的草图，拉伸生成限位结构，该结构可配合扳手施加额外锁紧力，满足大扭矩锁紧的使用需求。螺杆部分采用软件自带的螺纹线命令生成真实的螺旋扫描路径，通过扫描切除功能加工出符合M8螺纹标准的牙型轮廓，还原螺纹的真实啮合结构，而非采用贴图式的假螺纹效果，保证模型可直接用于后续的装配干涉检查、结构力学仿真等工程场景。材质与渲染阶段，针对星形握持头部的工程塑料材质，调整材质球的粗糙度、漫反射参数，还原尼龙或胶木材质的哑光磨砂质感，避免出现过度反光的失真效果；金属螺杆与六角限位台部分采用镀锌钢材材质参数，添加轻微的金属反光与表面细微纹理，还原五金件的真实表面质感；渲染时采用柔和的侧上方打光方案，清晰展现星形头部的轮廓层次、螺纹的牙型细节与各部件的衔接结构，同时添加柔和的环境遮蔽效果，突出模型主体的同时避免背景干扰。设计过程中充分考虑不同使用场景的适配性，对模型做了轻量化优化处理，在保留所有关键结构细节、不影响装配精度与结构展示效果的前提下，合理控制模型的面数与文件体积，避免在配置较低的计算机上打开时出现卡顿，也可直接导入大型设备装配体中使用，不会拖慢整体装配文件的运行效率。整体结构完全贴合工业手拧旋钮的实际功能逻辑，星形头部的多瓣设计可保证操作人员在任意角度都能找到舒适的施力点，无需借助额外工具即可完成手动拧紧、松开的调节操作，六角限位台的设计兼顾了手动调节与工具锁紧的双重需求，螺纹部分的标准参数化设计可保证与对应规格的螺母、螺纹孔完美适配，模型可直接用于产品结构演示、装配教学、非标设备设计选型参考等多个场景。
