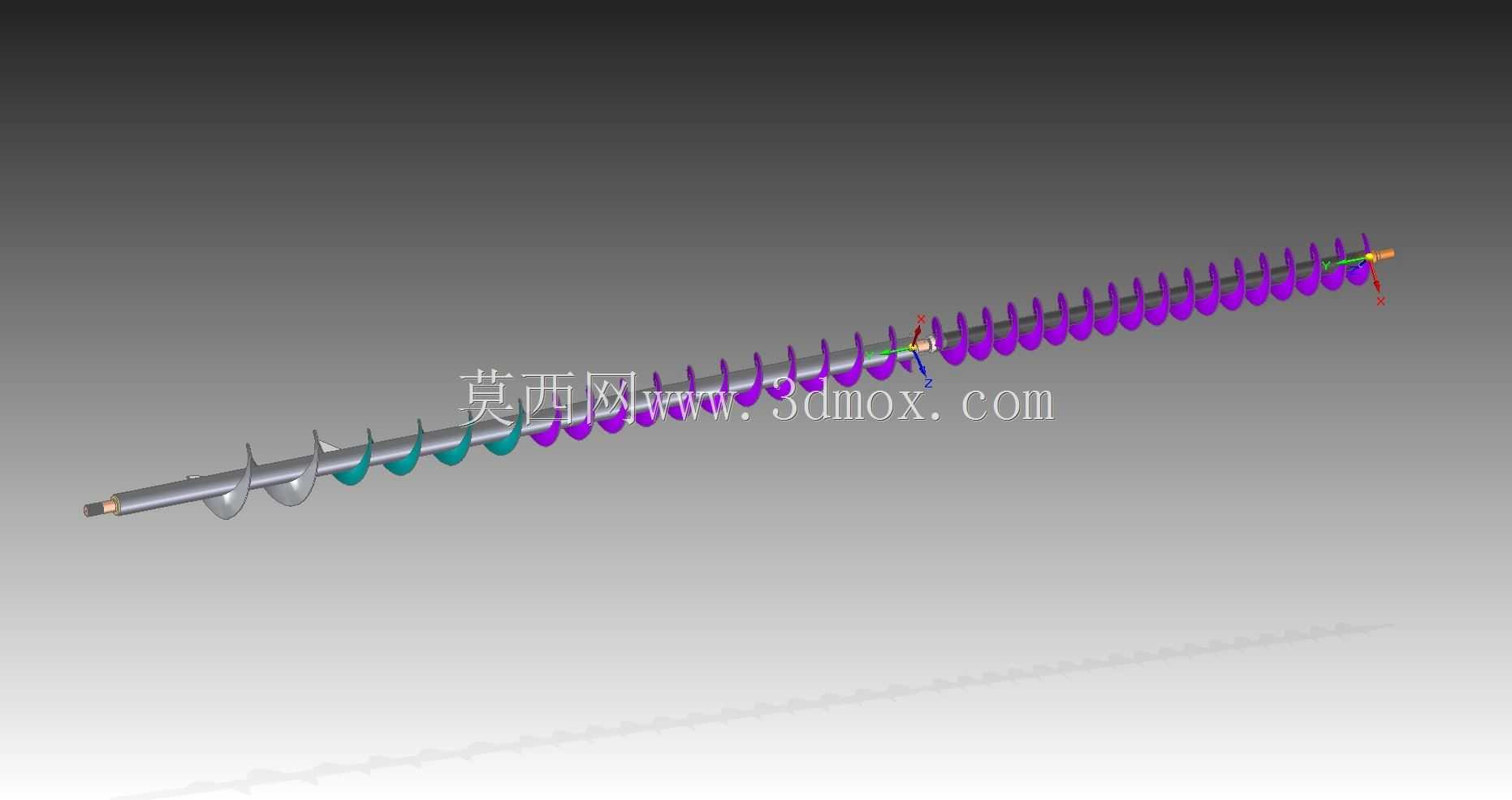

粮食物料输送用长螺旋输送杆结构

在散粮转运、粮库进出仓、粮食加工产线物料转序这类场景里，螺旋输送结构是散状颗粒物料短中距离输送的核心部件，这款长尺寸螺旋杆就是专门适配移动式粮食装卸小车的核心输送构件，区别于固定安装的输送绞龙，这类随小车移动的螺旋杆需要兼顾移动作业时的抗振性、不同粮食品种的输送适配性，以及狭窄作业空间内的安装适配要求。从实际作业需求出发，这类螺旋杆的设计首先要匹配散粮的物料特性，小麦、玉米、稻谷这类颗粒粮的流动性较好，但存在一定的磨琢性，同时作业过程中难免混入少量秸秆、糠屑类轻杂，因此螺旋叶片的螺距、叶片升角都经过针对性匹配，避免物料在输送过程中出现卡滞、回料的问题，同时叶片边缘做了耐磨强化处理，降低长期输送颗粒物料带来的磨耗，延长构件的实际使用寿命。这款螺旋杆总长度为7300mm，适配移动式装卸小车的臂架长度，能够覆盖从粮堆到接料设备的常规输送距离，杆体直径采用380mm与280mm的分段设计，进料端采用更大直径，能够提升进料段的物料抓取效率，避免进料口堵料，出料端直径收窄，能够提升物料推送的压力，保证出料顺畅不撒漏。杆体中间设置中间轴承支撑，这是长尺寸螺旋杆的关键设计点，7米级的长杆如果仅靠两端轴承支撑，高速旋转时会出现明显的挠曲变形，不仅会产生异常振动和噪音，还会加剧叶片与输送管壁的摩擦，甚至出现叶片刮碰管壁的故障，中间轴承的位置经过动平衡校核，既保证支撑强度，又尽可能减少对物料流的阻挡，避免粮食在轴承位置出现积料堵料的问题。从安装边界来看，这款螺旋杆的两端轴头尺寸匹配常规的联轴器安装标准，能够直接对接小车的驱动端与尾部轴承座，不需要额外做转接加工，叶片的外径尺寸匹配对应规格的输送圆管内壁，预留的间隙刚好能够避免物料卡入叶片与管壁之间，同时不会因为间隙过大造成回料损失。在实际作业过程中，这类螺旋杆随装卸小车移动，可以完成粮堆扒料、倾斜提升、高位卸料的全流程作业，不需要额外配置多段输送设备，非常适合粮库收粮、散粮装车卸车这类需要频繁转场的作业场景，相比皮带输送结构，螺旋输送的密闭性更好，输送过程中粮食抛撒损失少，也不容易受外界风、雨等环境因素影响，同时结构紧凑，在小型移动式装卸设备上的布置空间占用更小。设计过程中还对杆体做了整体动平衡校正，保证工作转速下的振动值控制在允许范围内，降低作业过程中的噪音和轴承冲击载荷，叶片与中心轴的连接采用满焊工艺，避免长期输送物料过程中叶片开焊变形，中间轴承的密封结构采用防尘设计，防止粮食粉尘进入轴承内部造成磨损卡滞，适配粮食作业现场粉尘较大的工况环境。
