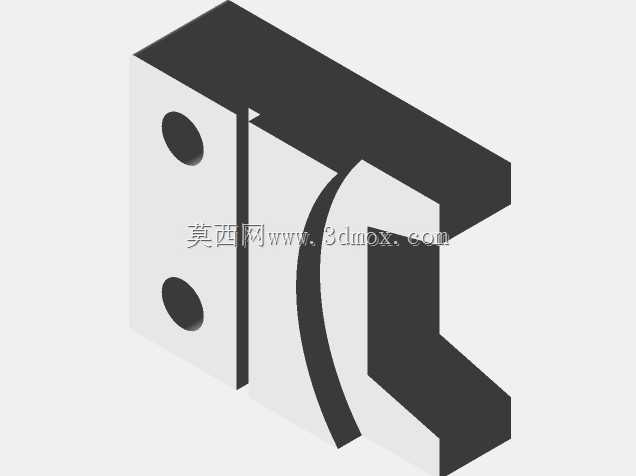

带双安装孔弧形限位旋转挡块

这类带弧形工作面的旋转挡块，多应用在需要做回转角度限位的工装夹具、自动化线体转位机构以及小型专用设备的转动副位置，核心作用是在部件做定角度回转时提供硬限位挡止，避免转动件超程碰撞相邻工位的执行元件，也能在部分间歇回转机构里承担到位后的刚性支撑，抵消转动端带来的侧向冲击力。从结构设计逻辑来看，挡块主体采用L型块状基体，竖直安装面预留两个同轴沉头安装孔，孔位间距按照常规型材安装槽距、安装板通用孔系做匹配，安装时可直接通过内六角螺栓穿过孔位锁固在设备机架或者安装立板上，不需要额外加工适配的转接板，能压缩现场装配的调整周期。基体水平伸出的挡止段做了内凹弧形工作面，这个弧面的曲率是按照对应转动件的回转半径做匹配设计的，当转动件回转到限位位置时，弧面能和转动件上的配合凸台形成面接触，相比传统直面挡块的线接触受力形式，能大幅降低接触位置的局部压应力，减少长期反复冲击下的接触面变形、磨损问题，延长挡块的实际使用寿命。安装边界上，竖直安装面的平面度控制在0.02mm以内，能和安装基准面完全贴合，避免锁固后挡块出现倾斜导致限位位置偏移；两个安装孔的孔位公差控制在±0.05mm，装配时不需要反复修调位置就能保证挡止面的位置精度，挡块整体的厚度尺寸兼顾了刚性和安装空间需求，不会过多占用回转区域的周边空间，适合在布局紧凑的小型自动化设备内部使用。实际应用中，这类挡块常配合回转气缸、小型旋转平台使用，在电子元器件组装工位、小型工件转序机械手的回转基座上都能见到同类结构，设计时特意将挡止受力方向和安装螺栓的轴向做垂直布置，螺栓主要承担剪切力，能充分发挥标准紧固件的剪切强度优势，避免长期受冲击出现螺栓松动的问题，弧形挡面的边缘做了小尺寸倒角处理，不会在转动件接触瞬间出现卡滞、刮蹭配合面的情况，保证回转动作到位过程顺畅无卡顿。
