单耳带双孔异形金属连接固定片结构

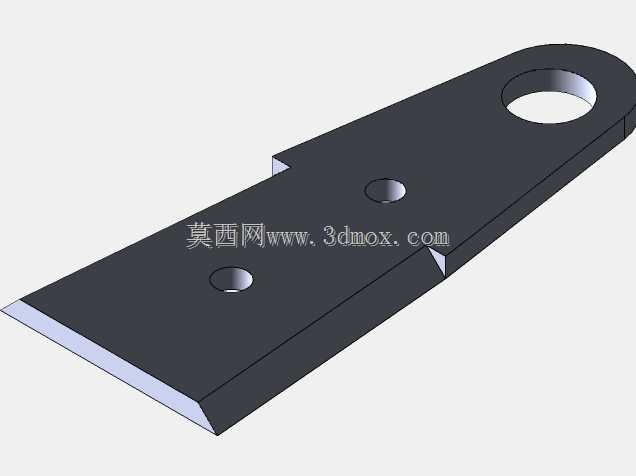

这类带单端吊环孔、板身双定位孔的异形金属片，在轻载机械连接、工装夹具辅件、小型设备机架拼接场景中应用十分广泛，日常做设备改造、非标工装搭构时经常会用到这类定制化的连接片，区别于标准平垫、角码的固定形态，这类异形片是专门针对特定安装空间做的适配设计。从结构上看，端部的大圆孔是铰接穿轴位，孔径匹配常用的小直径圆柱销或者铰制孔螺栓，用来实现两个构件之间的转动连接或者吊挂承力，板身的两个等径小孔是定位安装孔，用来将片体本身锁紧固定在基准安装面上，两个小孔的孔位同轴度、与端部大孔的中心距是设计时的核心公差项，直接决定安装后铰接端的摆动行程是否符合预期，不会出现卡滞或者偏移的问题。设计这类零件的时候，首先要确认安装边界的空间限制，片体的整体长度要适配两个连接点位的中心距，板厚根据实际承力需求选择，日常轻载场景下2-3mm的冷轧钢板冲压成型即可满足强度要求，如果是有一定冲击载荷的使用场景，可以更换为45号钢裁切后做发黑处理提升耐磨性能。片体侧边的缺口不是工艺残留，是特意做的避让位，用来避开安装面上的凸起筋位或者相邻零件的突出结构，避免安装时出现干涉，不需要额外在装配时打磨修配。实际选型使用时，要注意端部铰接孔的配合公差，如果是需要频繁转动的铰接场景，孔位可以做翻边处理增加接触厚度，或者加装铜套提升耐磨寿命，避免长期转动磨损后孔位变大出现旷量；板身的两个固定孔可以根据安装需求选择沉头设计，让螺栓安装后端面保持平整，不会突出片体表面剐蹭相邻构件。这类零件的建模过程不需要复杂曲面，核心是精准把控各个孔位的相对位置、避让缺口的尺寸与位置，同时要预留板材冲压的折弯或者裁切公差，避免加工后出现尺寸超差无法装配的问题，建模时可以先绘制整体的外形轮廓，再依次切除各个孔位与避让缺口，最后做边角的倒角处理，去除锐边避免安装时划伤操作人员。
