水产养殖自动化投料作业设备结构设计

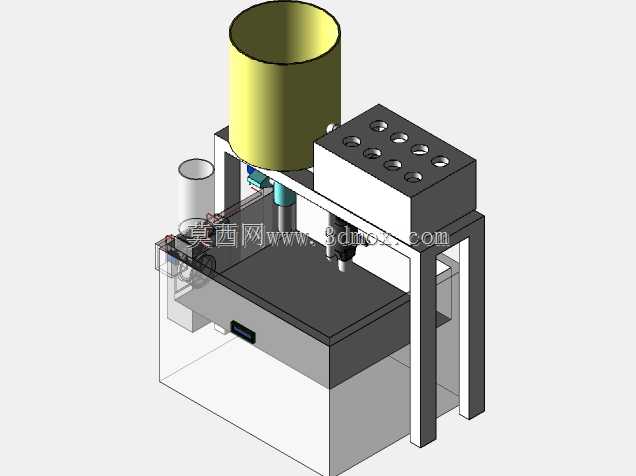

这套设备的三维结构设计，核心面向规模化水产养殖场景的饲料精准投放需求，区别于传统人工撒料的粗放模式，整套结构整合了储料、定量输送、点位投放、机架承载四个核心功能模块，可适配室内工厂化养殖池、室外连片鱼塘的固定点位安装需求。从结构布局来看，顶部设置的圆柱储料仓采用大倾角直筒设计，仓壁无多余内凹结构，能避免颗粒饲料在仓内结拱架桥，储料仓底部衔接定量输送组件，可根据养殖密度、鱼种生长阶段调整单次出料量，减少饲料浪费与水体残饵污染。储料仓旁侧的多孔排布箱体为电控与分料控制单元安装位，内部预留了控制板、电磁阀、计量组件的安装空间，多孔结构既满足元器件散热需求，也可作为管线排布的穿线预留位，方便后期接线与维护操作。设备的机架采用方管焊接框架结构，底部设置透明防护围板，既可以遮挡下部传动组件避免杂物卷入，也能直观观察下部传动结构的运行状态，方便日常巡检排查卡滞、漏料问题。机架左侧预留了辅料添加接口，可搭配小型储液桶实现药水、营养添加剂的同步投放，无需额外加装独立投加设备。整套设备的安装边界控制在1.2米见方的占地范围内，整体高度不超过1.8米，安装时只需通过底部地脚螺栓固定在养殖池边的硬化平台上，进料口高度适配常规袋装饲料的投料高度，无需额外搭建上料平台。设计过程中充分考虑了水产养殖场景的高湿环境，所有外露结构件均做了防腐处理预留，传动部件设置了防水密封结构，避免水汽侵入造成部件锈蚀。出料点位设置在机架前部的可调节高度位置，可根据养殖池水位变化调整出料口高度，避免出料口被水淹没造成饲料遇水结块堵塞。设备的操作控件集中布置在机架侧方，操作人员站在池边即可完成参数调整、启停操作，无需探身到水面上方，降低作业安全风险。整套结构的受力点均做了加强筋设计，储料仓满载状态下机架形变量控制在0.5mm以内，不会因长期承重出现结构变形，保障出料精度的长期稳定性。
