Stemco轮毂里程表外壳结构设计

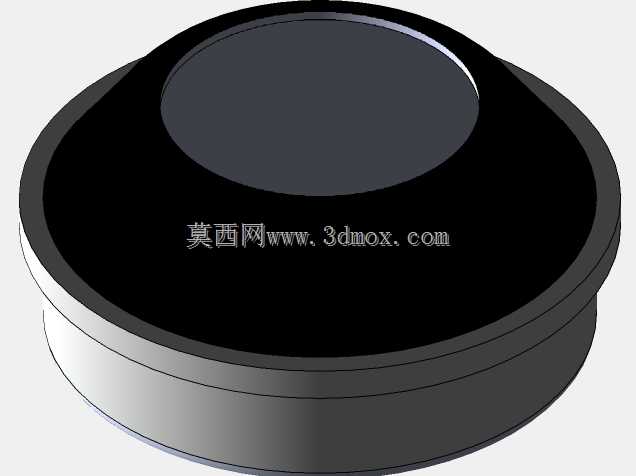

在商用车轮端维护与状态监测体系中，轮毂里程表外壳承担着保护内部计数机构、隔绝外界泥水与粉尘侵入的关键作用。该零件对应Stemco 650-0598规格，其三维结构围绕轮端轴头的安装边界展开，设计时需同时兼顾密封可靠性、装配便利性以及长期运行中的抗冲击能力。从实际装车场景来看，这类外壳多用于重型卡车、挂车或客车的轮毂端部，内部封装的里程传感或机械计数组件依靠轮轴转动采集行驶里程数据，外壳一旦出现变形或密封失效，泥沙、水汽会直接进入计数腔，导致卡滞、读数不准甚至机构锈蚀，因此结构设计必须把防护性能放在首位。该外壳整体呈矮杯状回转体，顶部为封闭的圆弧过渡平面，侧壁带有多层阶梯环带。这些环带并非单纯的装饰结构，而是用于与轮毂轴头、密封圈或卡箍形成配合定位：下部直径较大的圆柱段提供主要的安装贴合面，中部环槽可容纳O形圈或防尘唇边，上部收窄的顶面则为外部观察或盖体压紧留出空间。建模时需严格控制各段直径与轴向高度的公差关系，因为轮端周边空间紧凑，外壳外圆不能与制动鼓、轮毂螺栓或转向节发生运动干涉，同时内腔要完整包容里程表机芯，并预留足够的装配间隙。壁厚设计遵循均匀过渡原则，避免在台阶转角处形成缩痕或应力集中。考虑到车辆行驶中轮端持续承受振动、碎石冲击以及温差变化，外壳顶部与侧壁的过渡圆角经过加大处理，可分散外部载荷；侧壁厚度在保证强度的前提下适当控制，以减轻簧下质量。密封结构的处理是该零件的设计重点：配合面的表面粗糙度、环槽尺寸以及唇边压紧量直接决定防护等级，三维建模中需要把密封沟槽的宽度、深度和倒角准确表达出来，以便后续模具开发或机加工艺确定。从装配逻辑上看，外壳通常从轴端外侧扣入，依靠止口与轮毂端面定位，再通过卡环或螺栓压紧。这就要求外壳的止口直径与轮毂安装孔形成合理的间隙配合，既不能过松造成偏心晃动，也不能过紧导致装配困难。顶部平面可作为压装受力面，因此局部结构需具备足够的刚性，防止压入时产生凹陷。对于结构工程师而言，建立该模型时不仅要还原外观曲面，更要关注内部腔体与机芯的匹配关系：内腔深度决定机芯轴向位置，内壁圆柱度影响机芯对中，而底部边缘的倒角则引导装配并避免划伤密封件。在整车维护场景中，该外壳还需便于拆卸检查，因此在外形上预留了工具受力或撬动的空间，同时避免出现难以清理的积污死角。综合来看，这一轮毂里程表外壳的结构设计将密封、定位、强度和装配需求整合在紧凑的回转体之中，是轮端监测系统中不可缺少的防护零件。
