迷你格栅式小型过滤容器结构设计

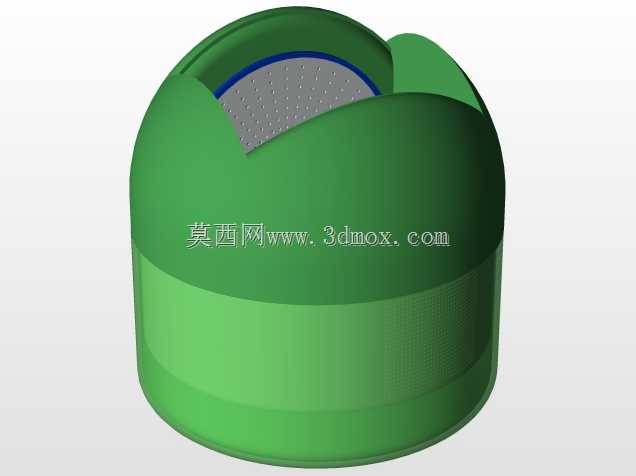

该结构以圆柱壳体为主体，顶部采用花瓣式开口与内凹格栅组合，主要面向小流量流体的粗过滤、颗粒截留或简易分流场景。在实际使用中，这类构件常嵌入小型实验装置、台式循环设备、医疗辅助器具或紧凑型管路末端，用于拦截尺寸较大的固体颗粒，同时保证流体能够通过格栅孔稳定通过。与常规平面滤网不同，模型将过滤面布置在壳体上部内凹区域，外侧由分段式曲面围挡形成非对称开口，既减少物料直接冲击滤网中心，也便于观察截留物堆积状态。

从结构思路看，下部圆柱段承担容纳、定位和连接作用，外壁保留连续曲面，适合与配套筒身、卡扣或密封圈配合；上部则通过多段弧形壁面形成开放入口，使进入容器的流体先沿壁面转向，再抵达带孔格栅。这样的流道组织能够降低直冲造成的局部紊流，也让颗粒更易沉积在格栅周边而非集中堵塞某一区域。格栅孔采用规则阵列布置，孔距与孔径在建模时保持均匀，可在保证开孔率的同时维持板件刚性。边缘过渡处使用圆角处理，避免应力集中，也便于后续脱模或加工。

尺寸边界方面，整体外轮廓由底部圆柱直径、总高度和顶部开口范围共同限定。下部圆柱直径决定安装空间，设计时需要预留与相邻管件或支架的配合间隙；总高度影响内部容纳容积，若用于收集截留物，应根据颗粒产生量评估有效沉淀区高度。顶部花瓣状开口并非完整圆环，其最大外扩尺寸接近筒身直径，因此在整机布局中不需要额外增加侧向安装宽度，但上方需保留取放、清理或观察空间。格栅内凹深度会改变过滤面与入口之间的距离，深度过大将增加流体转向阻力，过小则容易出现飞溅或溢流，建模时应结合流量与液位高度综合校核。

对于结构设计人员，该模型的价值在于将外观曲面与功能过滤面整合在同一壳体中。曲面分片不仅承担造型作用，也构成流体导向边界；格栅区域需要重点关注孔阵列后的壁厚连续性，防止薄筋位置在打印或注塑时产生变形。若用于样机验证，可先通过三维模型检查壳体与滤芯、压圈、底座等周边件的干涉关系，再确定密封槽、卡扣位或连接螺纹的位置。整体结构紧凑，成型逻辑清晰，适合作为小型过滤类设备前端壳体或内置过滤模块的设计参考。
