气缸安装脚焊接连接固定支座

项目分类:3D模型 发布时间:2021-08-17 ID:238129
  • 气缸安装脚焊接连接固定支座
  • 气缸安装脚焊接连接固定支座

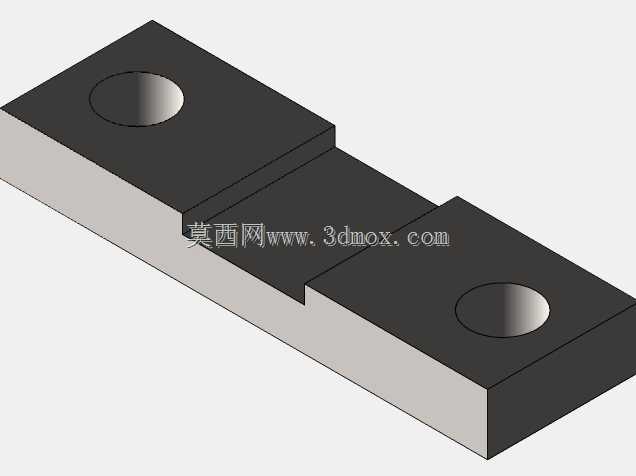

在气动执行元件的现场布管与机架集成中,安装脚承担着把气缸缸体可靠约束到设备骨架上的作用,其受力状态并不复杂,却直接影响活塞杆的对中精度与长期运行稳定性。该零件采用三段阶梯式板状结构,两端为带通孔的加厚安装区,中间以较窄的连接段过渡,整体轮廓简洁,便于在焊接工装中快速定位。两端通孔用于穿入紧固件,将支座锁定在机架面或焊接底座上;中间下沉区域则用于贴合气缸本体或配套连接件,形成限位接触面。从结构受力看,气缸往复动作时会产生沿杆方向的推拉载荷以及轻微的倾覆力矩,安装脚需要把这些载荷分散到两侧固定点,因此两端凸台保留了足够厚度,避免孔壁在频繁冲击下出现压溃或变形。中间段虽然截面收窄,但在该类轻载气动固定场景中,其抗弯余量仍能满足常规气缸的支撑需求,同时减少了材料占用与整体重量。设计思路上优先考虑焊接组装的便利性:零件底面平整,可直接放置于工装平台进行点焊定位;两侧孔位对称,降低了装配时的方向识别成本;阶梯外形也让焊缝布置有了明确基准,便于操作者控制焊脚高度与热输入范围。对于需要在型材机架、钣金护罩或专机台面上固定气缸的工位,这类支座能够提供稳定的安装界面,尤其适用于包装线、分拣机构、小型夹具以及非标自动化设备中的紧凑型气缸布置。建模时需重点关注安装边界:两孔中心距决定了支座在机架上的跨距,孔径与所选螺栓规格匹配;总长度、总宽度和厚度决定了所需的最小安装平面;中间凸台的高度差会影响气缸轴线与机架面之间的平行度,若结合面加工或焊接变形控制不当,容易造成活塞杆偏载,进而加速密封件磨损。实际选型与建模校核中,应结合气缸缸径、行程、动作频率以及现场冲击情况确认板厚是否足够,并核对孔边到外缘的距离,保证紧固件有充足的扳手空间。焊接成型后还需关注端面平面度与孔位同轴度,必要时通过工装保证两件安装脚的孔距一致,使气缸两侧支撑受力均衡。该结构没有复杂曲面或内部型腔,特征集中在拉伸体与打孔特征上,适合作为气动固定件的典型结构参考,也可在此基础上延伸出不同孔距、不同板厚、不同材质的系列化安装支座,用于适配多种规格的气缸安装需求。
