紧凑型气动执行元件三维结构设计

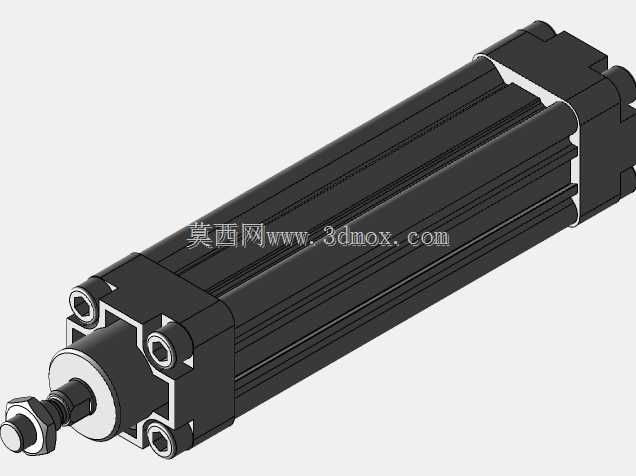

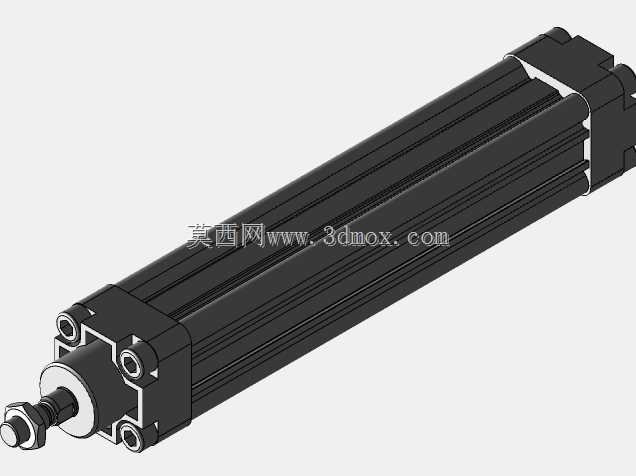

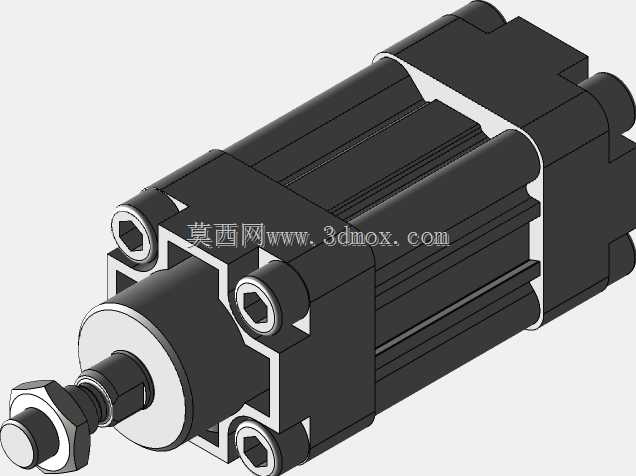

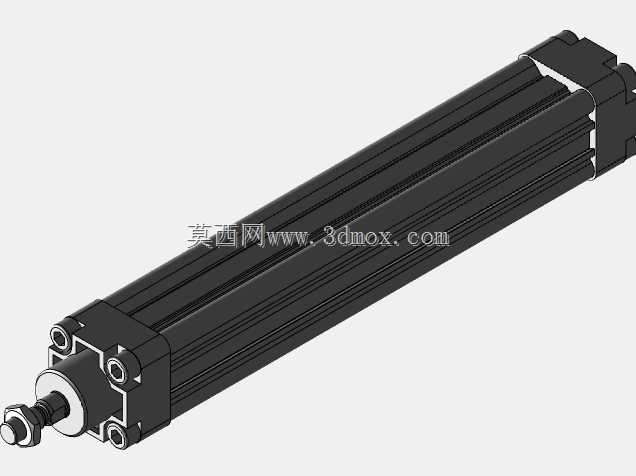

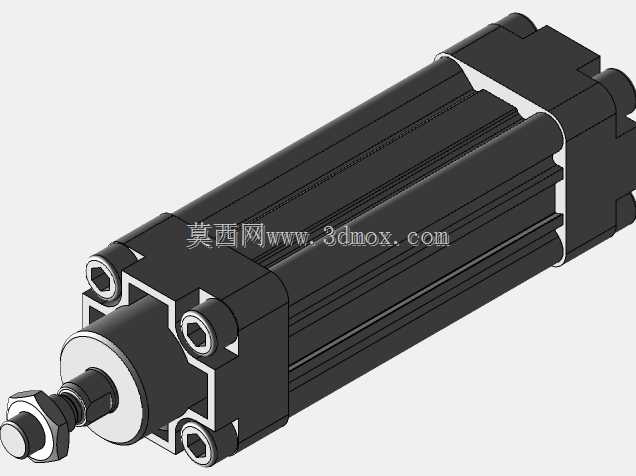

该模型呈现的是一款紧凑型气动执行元件，整体采用方块式主体布局，输出轴沿轴向居中伸出，端部配置锁紧螺母与连接螺纹，可直接对接夹具推板、挡料机构或小型工装压头。在自动化产线里，这类元件常被布置在空间局促的工位，例如分拣线的侧向推料、装配工位的短行程压紧、检测工位的工件顶升，以及包装设备里的闸门启闭。相比拉杆式标准气缸，它的本体轮廓更规整，四周预留的内六角安装孔可直接从端面锁附在安装板上，不需要额外的脚架或法兰附件，能有效压缩设备整体占用空间。

从结构细节看，主体四周的沉头孔既承担端盖紧固功能，也可作为安装基准孔使用，孔位对称分布，保证多方向安装时受力均匀。输出轴与本体之间设置了导向段，能够承受一定的侧向载荷，避免活塞杆在偏载工况下出现别劲、爬行等问题。前端的螺纹连接段搭配锁紧螺母，允许用户在调试阶段微调伸出位置，调整完成后通过螺母锁死，防止运行过程中出现位移。本体侧面的纵向槽位可用于绑定磁性开关，实时反馈活塞位置，无需额外加装外置行程开关，进一步简化外围布线。

设计过程中，首先要确定输出力与行程的匹配关系，结合供气压力核算活塞有效作用面积，保证在常规工厂气源压力下能够提供足够的推拉力。其次要控制轴向与径向尺寸边界，端面安装孔的孔距需与常用安装板孔位兼容，输出轴的中心高要匹配常见夹具的安装高度，减少转接零件的数量。密封沟槽的尺寸需配合标准密封圈规格，在保证气密性的同时降低活塞运动阻力。端盖与主体的配合面要设置合理的定位止口，保证装配后活塞杆与缸体的同轴度，避免长期运行后出现密封件偏磨。

在安装边界方面，该元件的方形本体可直接嵌入铝型材框架的预留空位，四周沉孔让安装螺丝从外侧穿入即可完成固定，维护时拆卸也较为便捷。轴向尺寸上，需预留活塞杆完全缩回与完全伸出的活动空间，尤其是前端连接螺母的回转空间，避免与周边治具发生干涉。径向方向要为磁性开关留出接线与调整空间，同时保证气管接头的插拔操作空间。对于有防尘、防水要求的工位，可在前端活塞杆处增加防护套，模型中对应的安装位也预留了扩展空间，方便后续根据工况进行改型。整体结构兼顾了安装灵活性、运行稳定性与空间利用率，适合在各类轻载自动化机构中作为直线驱动单元使用。
