交错齿状互锁定位支撑构件

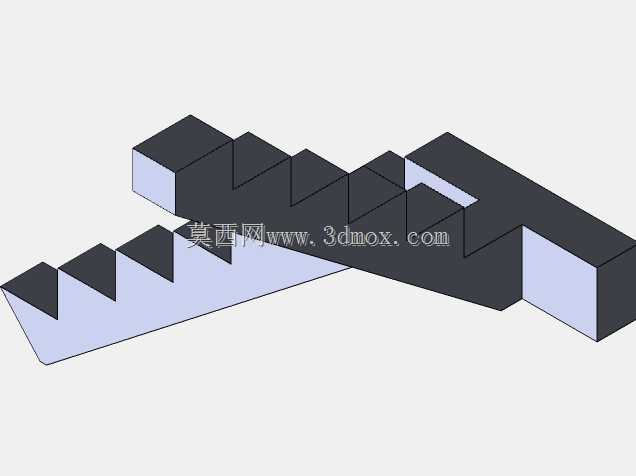

该构件的齿状交错构型，核心作用是在两个对接工位之间提供精准的轴向与周向限位，常见于非标工装的快换平台、流水线载具的拼接工位以及模块化夹具的基座对接环节。实际产线运行中，多段载具需要沿输送方向快速拼接并保持相对位置固定，若采用普通平面对接，受累计公差影响，拼接处极易出现错位，导致后续机械手取放料时定位偏差超差，该构件的凹凸齿形可在对接瞬间自动导入，消除侧向间隙，无需额外增加定位销即可完成初定位。从结构设计逻辑来看，构件采用对称式交错齿布局，两侧的凸起与凹槽一一对应，这种设计的优势在于受力时载荷可沿多个齿面均匀分散，避免单点应力集中造成的齿面崩损。齿部的侧壁预留了合理的拔模斜度，既方便加工时的刀具退刀，也能在对接过程中起到导向作用，即便对接时存在数毫米的初始位置偏差，也能通过斜面滑入正确啮合位置。构件底部为连续的平直安装面，可直接贴合在铝型材工作台面或钢板基座上，安装孔位沿构件长度方向均匀分布，孔位间距符合通用工业铝型材的安装孔距标准，无需额外加工转接板即可直接固定。构件的整体高度较低，重心贴近安装面，在受到侧向冲击时不易发生倾覆，适合在振动较大的冲压工位、分拣线旁使用。齿形的啮合深度经过匹配设计，既保证足够的咬合强度，又不会因啮合过深导致拆卸困难，日常维护时可直接向上提起完成分离。在三维建模过程中，需重点控制齿面的平行度与对称度公差，若两侧齿形出现偏移，会导致对接时出现卡滞或单侧间隙过大的问题。构件的实体结构未设置多余减重孔，保证了整体刚性，在频繁对接的工况下不易产生形变。端部的斜切处理可避免操作人员在搬运安装时被锐边划伤，同时也能在构件嵌入安装槽时起到导入作用。该类支撑构件无需配套复杂的锁紧机构，依靠齿形互锁即可承受常规的水平方向推力，大幅简化了对接工位的机械结构，降低了设备的制造成本与后期维护频次。
