IBR15d宽幅762毫米牛头式弯弧构件

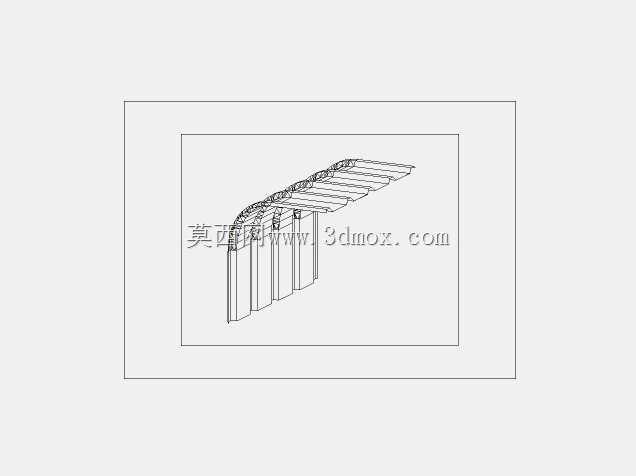

该构件主要用于屋面系统转角、檐口收边及板带走向发生弧形变化的位置，解决直板在弯折区域无法连续贴合的问题。在厂房、仓储棚、罩棚及类似压型板围护工程中，板件常需沿山墙、弧形屋脊或设备围挡过渡，若采用现场折弯，容易出现涂层损伤、波纹错位、搭接间隙不均等缺陷；预制牛头式弯弧件能够把多道立肋同步约束在既定曲率内，使相邻板片在安装后保持肋距一致、排水方向连续。从结构形态看，构件一端保持直立肋墙，另一端沿固定半径逐步展开为平板段，整体宽度控制在762毫米，适配常见压型板有效覆盖宽度。弯弧段的每一道肋都随曲率重新分布，肋高在折弯区平缓收敛，避免局部拉伸过度造成板面起皱或变薄。直立段用于与下部支撑、固定座或相邻板肋咬合，平板段则承担与上层板、泛水件或密封层的搭接，二者之间通过圆弧过渡释放温度变形，减少热胀冷缩在转角处产生的集中应力。建模时先以单片压型截面为基础，沿弯弧路径建立引导线，再将立肋、腹板和翼缘按相同曲率同步变形。肋与肋之间的间距在弧段外侧会略有张开，内侧相应压缩，因此需要在草图阶段预留变形补偿，保证成品外缘轮廓仍落在762毫米安装边界内。端部切口并非简单直角，而是顺着首末两道肋的走向收束，便于现场扣合；底面保持平整，可直接贴靠檩条或衬板，不需要额外加垫找平件。安装边界方面，构件宽度方向应与板带铺设方向垂直，弯弧半径需与屋面走向一致，直立段插入相邻板肋的深度要满足咬合要求，平板段搭接长度则应覆盖密封胶条或防水垫层。固定点宜布置在肋根或预设的隐藏式连接位，避免在弧面受拉区直接穿孔。对于多跨连续布置的场景，相邻牛头件应按统一基准线排板，控制累积误差，防止到收口位置出现肋位错台。该类构件的价值在于把现场难以保证的弧形成型工序前移到预制环节，使安装人员只需按编号对位、扣合和固定，降低对工人折弯经验的依赖。三维模型完整保留了肋条轮廓、过渡圆角和端部形状，可用于干涉检查、安装模拟、下料尺寸复核以及与固定座、泛水板的配合验证，也能在方案阶段直接评估弯弧段与门窗洞口、通风器、天沟等周边构件的位置关系。
