TR50×12内螺纹传动连接构件

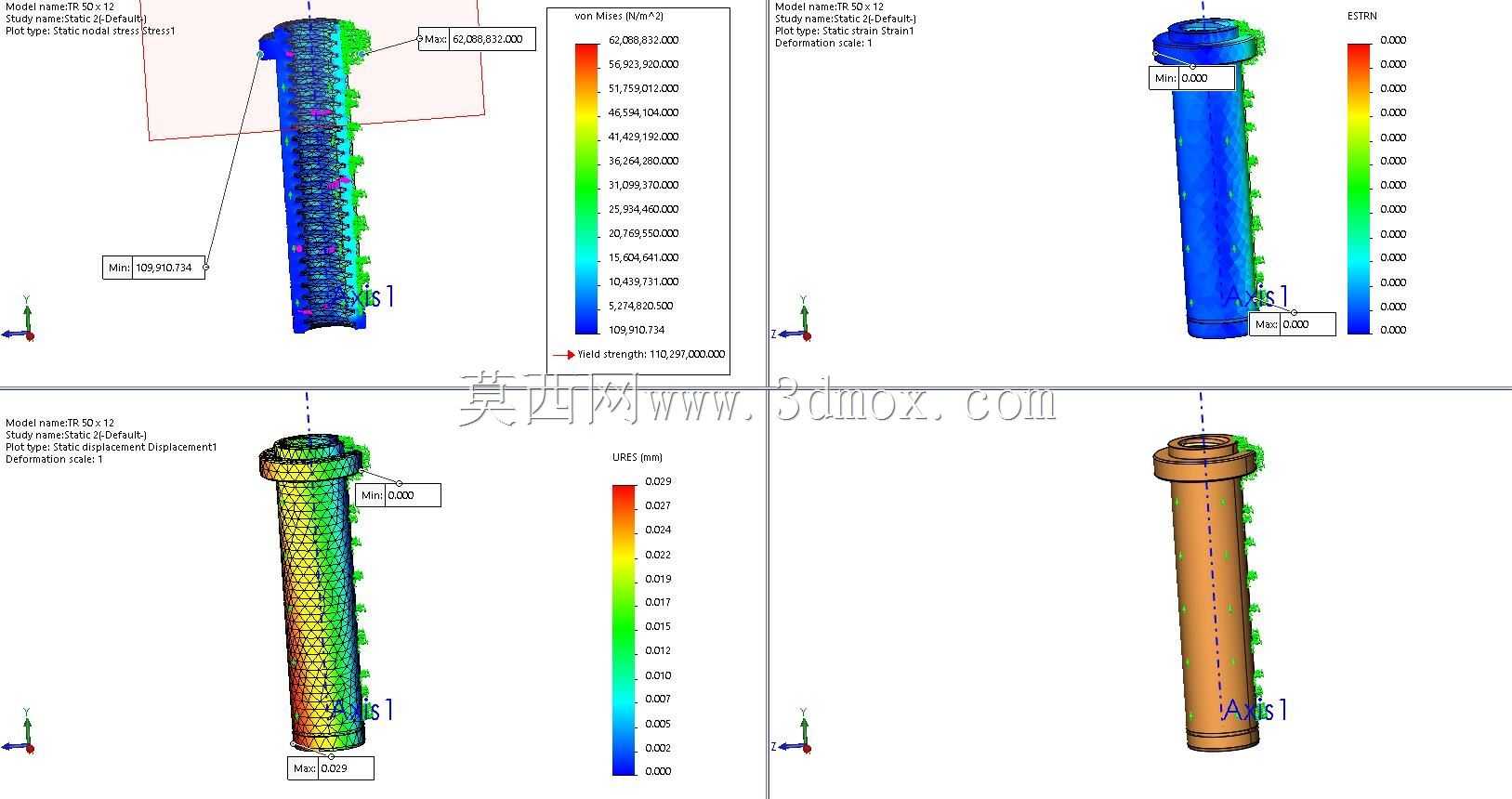

该构件的核心功能是实现大载荷下的螺纹传动与轴向定位，在重载升降平台、大型工装夹具、冶金设备进给机构中十分常见，这类场景对螺纹的同轴度、牙型强度以及端部安装配合精度都有严苛要求。从结构上看，构件主体为长轴类形态，一端加工TR50×12梯形内螺纹，梯形螺纹的牙型角设计使其相比普通三角螺纹拥有更大的接触面积，传动过程中受力更均匀，能够承受更高的轴向载荷，同时具备良好的对中性与耐磨性，长期往复运行后仍能保持稳定的传动精度。构件另一端设置带法兰边的柱状安装段，法兰端面可作为轴向定位基准，与配套安装座贴合后能限制构件的轴向窜动，外圆面可与机架的安装孔形成间隙配合，保障装配后整体的同轴度，避免传动过程中出现偏载、卡滞等问题。设计阶段首先围绕载荷工况完成螺纹参数校核，TR50×12的规格意味着公称直径50mm、螺距12mm，该参数下的螺纹牙根部厚度更大，抗剪切与抗弯曲能力更强，能够适配中低速、大载荷的直线传动场景。建模过程中需严格还原梯形内螺纹的完整牙型，包括牙顶间隙、牙侧角等细节，这些特征直接影响后续有限元分析的应力分布结果，从配套的仿真结果可以看出，螺纹啮合段的应力沿牙型逐圈分布，首末啮合牙的应力集中区域通过端部圆角过渡进行了优化，降低了长期交变载荷下出现疲劳断裂的风险。构件的外形尺寸边界需匹配配套安装空间，主体长度可根据实际传动行程调整，外圆直径小于螺纹公称直径，既保证构件自身的结构刚性，又能减轻不必要的重量，法兰端的连接孔位可根据配套连接件的规格进行适配，满足不同设备的安装需求。在实际装配中，该构件可与对应规格的梯形丝杠配合，将旋转运动转化为直线运动，也可作为内螺纹连接套，对接两根同规格的外螺纹轴，实现长轴段的拼接与载荷传递。加工过程中需保证内螺纹与外安装圆的同轴度公差，法兰端面与轴线的垂直度公差也需控制在合理范围，避免装配后出现传动别劲、螺纹偏磨等问题。这类构件的三维建模不仅要还原外观几何形态，更要将工程实际中的配合要求、工艺约束融入模型细节，为后续的工程出图、装配模拟、力学仿真提供准确的数字基础，帮助设计人员提前预判结构薄弱点，优化载荷分布，缩短产品开发周期。
