波尔米利酒用阶梯式导流漏斗结构

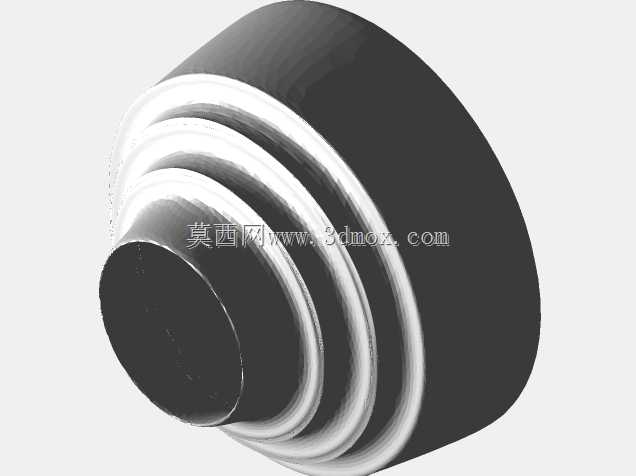

该漏斗结构主要面向酒类分装、小口径容器灌装及实验室液体转移场景，用于在瓶口与盛液容器之间建立稳定的导流通道，减少液体倾倒过程中的飞溅、挂壁与外溢问题。整体采用回转体构型，大端为承接入口，小端为插入出口，外壁通过多级阶梯环带形成层次分明的过渡轮廓。阶梯段并非单纯装饰，每一级环面都可作为不同口径瓶口的限位贴合面，使同一漏斗能够适配多种瓶口尺寸，提升现场使用的通用性。入口端直径较大，可提供较宽的受液面积，降低倾倒时对准难度；出口端收窄后可伸入瓶口内部，避免液流在瓶口外侧窜流。外壁阶梯之间保留圆滑过渡，可减少应力集中，同时便于脱模与批量成型。从安装边界看，使用时以小端插入瓶口，最末一级阶梯环面压合在瓶口端面，形成轴向定位；上部大端悬于瓶口上方，不与瓶身发生干涉。若用于自动化灌装线，可将大端外缘作为夹持基准，配合卡爪或快装压板完成固定，其外圆连续规整，适合常规三爪卡盘或弹性夹头抓取。流道内壁沿轴向顺滑收敛，截面逐步缩小，能够在控制流速的同时维持液柱聚拢，降低卷入空气的概率。对于易起泡的酒类，这种缓收结构比直锥形出口更有利于稳定液流，减少泡沫溢出。设计时需重点关注入口圆角、出口壁厚以及阶梯环面的同轴度：入口圆角不足会造成进液紊流，出口壁厚过大则可能挤占瓶口内空间，同轴度偏差会导致漏斗插入后偏斜，影响密封与导流效果。多级阶梯的高度差应结合常见瓶口规格确定，使每一级都能承担实际支撑作用，而不是仅形成外观层次。材料选择上需兼顾接触安全性与表面光洁度，内壁光滑可降低液体残留，外壁阶梯则增加握持时的摩擦力。手工倾倒时，阶梯环带可防止手指打滑；机械取放时，这些环带也能作为视觉识别与定位参考。结构整体没有侧向凸起或复杂倒扣，便于通过常规回转加工或模具成型实现，后期清洗也无明显死角。针对不同灌装量，可在不改变出口外径的前提下调整内部收敛角度，以平衡流速与防溅效果；若用于粘稠液体，可适当加大出口通径并延长导向段。该结构把瓶口适配、导流、握持和定位整合在单个回转零件上，适合在灌装工位、酒吧调酒、样品配制及小批量分装中使用。建模时应优先保证回转轮廓的连续性，再处理各级阶梯之间的倒角与壁厚，确保数字模型可直接用于结构校验、装配干涉检查以及后续成型工艺评估。
