数据中心机房布线用金属蓬帕桥架

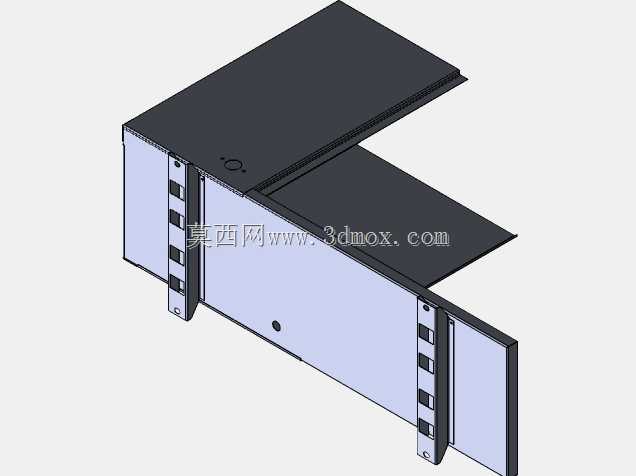

该构件属于机房综合布线系统中的金属走线支撑件，整体采用折弯钣金结构，主体由水平托板与两侧立式挡板组成，形成半封闭的线缆容纳空间。水平托板承担网线、光纤、电源线等弱电线缆的垂直载荷，两侧挡板限制线缆侧向滑移，避免线缆在铺设与后期维护过程中从桥架边缘脱出。

从实际工程应用来看，这类构件常用于数据中心服务器机柜顶部、网络机房列头柜之间以及弱电井道内的水平布线场景。与传统全封闭槽式桥架相比，该结构在托板上方保留了较大开放区域，施工人员可直接从上方将线缆放入槽内，无需穿线，尤其适合高密度线缆的快速铺设与后期扩容。侧板上预留的多组安装孔位可用于与支架、吊挂件或相邻桥架段进行螺栓连接，孔位间距按照常规机房模数设置，能够适配不同跨度的吊装与墙装方案。

设计思路上，构件优先考虑钣金加工的工艺性。主体板材通过数控折弯成型，折弯边既提高了薄板的整体刚性，又形成了光滑的线缆接触面，减少尖锐边缘对线缆护套的划伤。端部连接区域采用外翻边或搭接结构，便于多段桥架首尾拼接，保证拼接处底面平整，线缆拖拽时不会出现明显台阶。板面预留的定位孔可用于安装扎线杆、理线架或接地端子，满足强弱电分离、线缆固定及等电位连接的施工要求。

安装边界方面，桥架宽度决定单排可容纳的线缆数量，高度影响线缆堆叠层数与散热条件。模型中侧板高度较低，适合铺设超六类网线、光纤跳线等直径较小的弱电线缆；若用于电源线或大对数电缆，则需重新核算填充率与承重。吊装时需结合吊杆间距、楼板承载与桥架自重进行校核，墙装时则要关注侧板与支架的连接强度。该三维结构完整表达了折弯形状、孔位分布与拼接关系，可直接用于钣金展开、干涉检查以及机房布线布局验证，帮助设计人员在施工前确认桥架与机柜、消防管道、空调风管之间的空间位置关系。
