1/2BSP内螺纹直通液压管路转接件

该直通转接件为1/2规格BSP内螺纹结构，在流体管路系统中承担两段同规格外螺纹管路的对接任务，常见于液压站油路、气动控制回路、工业给排水支管、小型设备冷却循环管路等场景。现场安装时无需对管端做扩口、焊接处理，将两端外螺纹件分别旋入本体内孔即可完成连通，大幅缩短管路装配与后期维护的拆装周期。

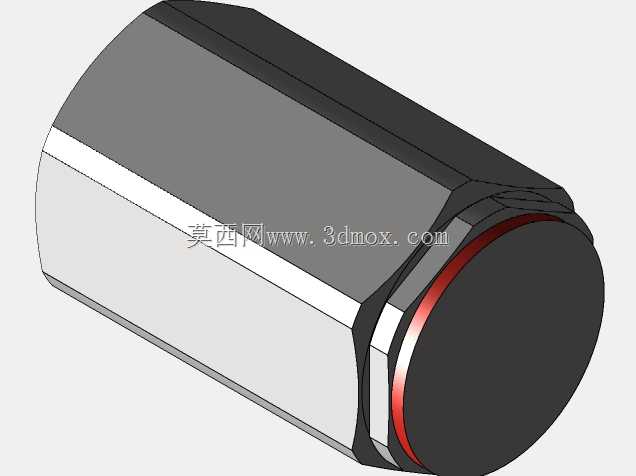

从结构设计来看，本体采用外六角构型，并非单纯为了外观规整，而是给标准开口扳手、活动扳手提供充足的夹持受力面，拧紧过程中不会出现打滑、啃伤外壁的问题，也能在狭窄安装空间内实现有限角度的旋紧操作。两端内螺纹同轴度在建模阶段做了严格约束，避免螺纹不同轴导致装配后管路产生附加内应力，长期受流体压力脉冲作用时出现密封失效或螺纹疲劳损伤。

端部的红色环带为密封配合区域的示意，实际加工中该端面可搭配组合垫圈或O型圈，与对接件的端面形成刚性贴合加弹性补偿的双重密封结构，相比单纯依靠螺纹牙型密封，能承受更高的系统工作压力，同时降低对螺纹表面加工粗糙度的要求。本体中段的圆柱面可作为管路固定夹的夹持位，当管路存在振动工况时，可通过管卡将该转接件固定在设备机架或安装板上，避免振动直接传递到螺纹连接部位引发松脱。

建模过程中优先还原了螺纹的公称尺寸与有效旋合长度，两端内螺纹预留足够的啮合牙数，保证连接强度满足常规中低压管路的拉力与压力要求。外六角的对边尺寸、整体轴向长度均参照同规格管路接头的通用安装边界设定，可直接替换现有设备中同类型的直通接头，无需更改周边管路的走向与安装空间。内壁流道做了等径处理，没有突兀的变径台阶，流体通过时不会产生明显的局部压损，也不易在台阶处积存介质杂质，适配水、液压油、压缩空气等多种洁净流体介质。

在设备选型阶段，该类转接件常用于管路布局中需要频繁拆装的检修段，或者不同批次管路元件螺纹公差存在小幅偏差时的补偿连接，其紧凑的轴向尺寸不会过多占用管路布置空间，外六角结构也能兼容自动化装配工位的扳手进给路径，适合小批量设备组装与现场管路改造使用。
