立柱式圆盘仓储置物托架结构

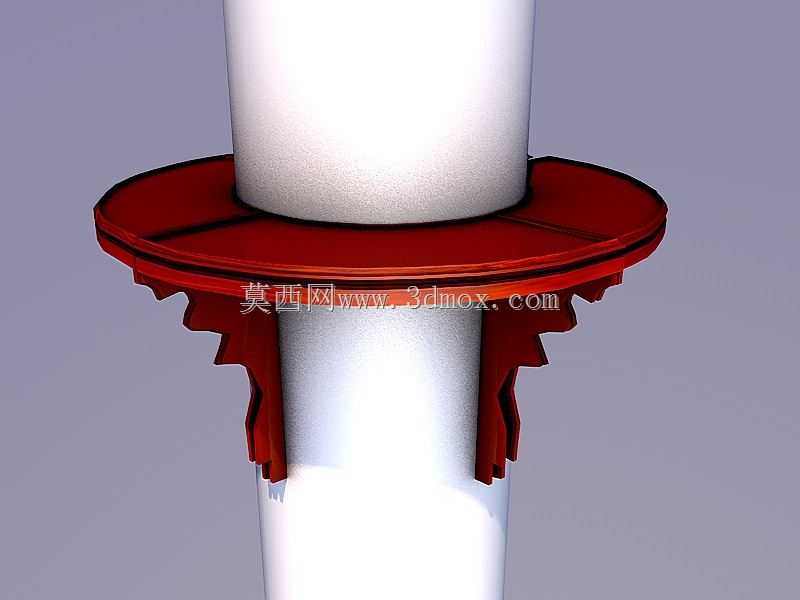

该结构围绕垂直立柱布置，核心承载件为套设在立柱外侧的环形圆盘，圆盘下方设置多组向下延伸的卡爪式支撑筋，形成与柱面配合的定位关系。实际使用中，这类托架常见于线边仓、备件库、实验室物料暂存区以及轻型装配工位，可在不占用地面通道的情况下，沿立柱分层承托盘状、环状、小型盒装或散料容器。圆盘上表面提供连续环形承载面，外缘略高于中心配合区，能够减少小件物料从边缘滑落的风险；下方支撑筋并非单纯装饰，而是将盘面载荷向柱面接触区分散，避免薄壁圆盘在集中载荷下产生翘曲。设计时需要先确认立柱外径与圆盘内孔之间的配合间隙。间隙过小，现场套装困难，且在立柱存在焊缝、喷涂厚度不均或轻微变形时容易卡滞；间隙过大，则托架会出现晃动，承载后局部接触应力升高。卡爪的数量、张开角度和壁厚直接决定抱紧与传力效果，筋板末端宜保留导向斜面，使托架在沿柱体下放时能够自动找正。若需要固定层高，可在柱体上对应位置加工环槽、销孔或增加抱箍，让卡爪落入定位特征中，防止受振动后下滑。外形边界方面，圆盘直径应结合通道宽度、取料半径和单件载荷综合确定；直径过大时，虽然置物面积增加，但人员绕行和上下层干涉问题会变明显，悬臂端弯矩也会同步增大。盘体厚度、外缘翻边高度以及下方筋板高度需要按预期均布载荷和偏载工况校核，尤其要考虑操作人员将重物放在盘边的情况。安装过程通常先完成立柱固定，再从柱顶逐件套入托架，最后按作业高度调整层距。若用于洁净或潮湿环境，支撑筋与柱面之间不宜形成封闭积液腔，应留出排水或清洁间隙；若用于焊接、打磨等多尘工位，则需考虑粉尘在筋板根部堆积后的清理便利性。该模型把承载盘、中心避让孔和下部卡爪整合为一体，便于理解柱上分层置物的传力路径，也可作为后续参数化改型的基础：变更盘径、筋板数量、内孔尺寸或定位方式后，可适配不同截面立柱和更细分的仓储作业需求。
