工业风立体字母b标识装置结构设计

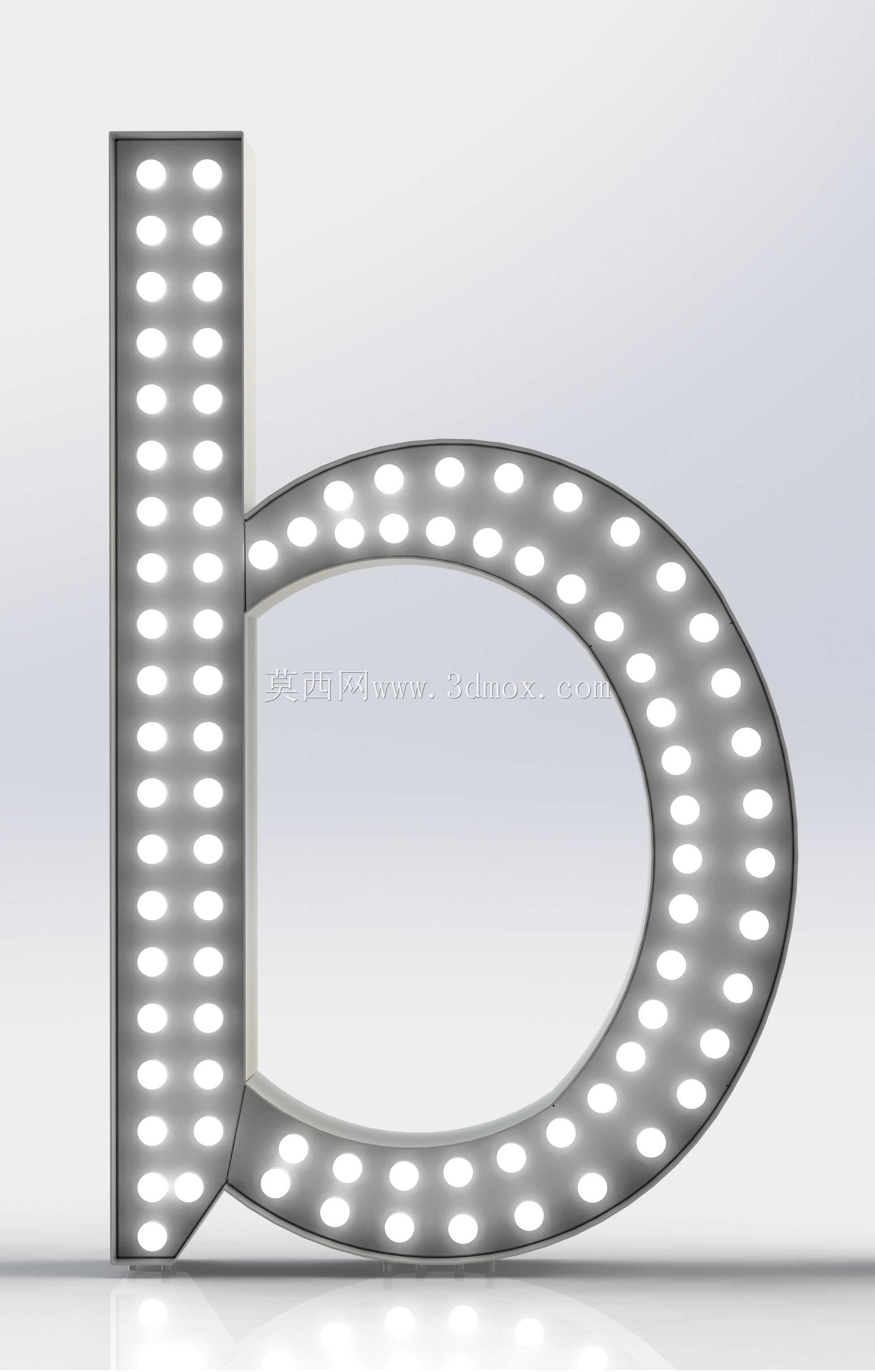

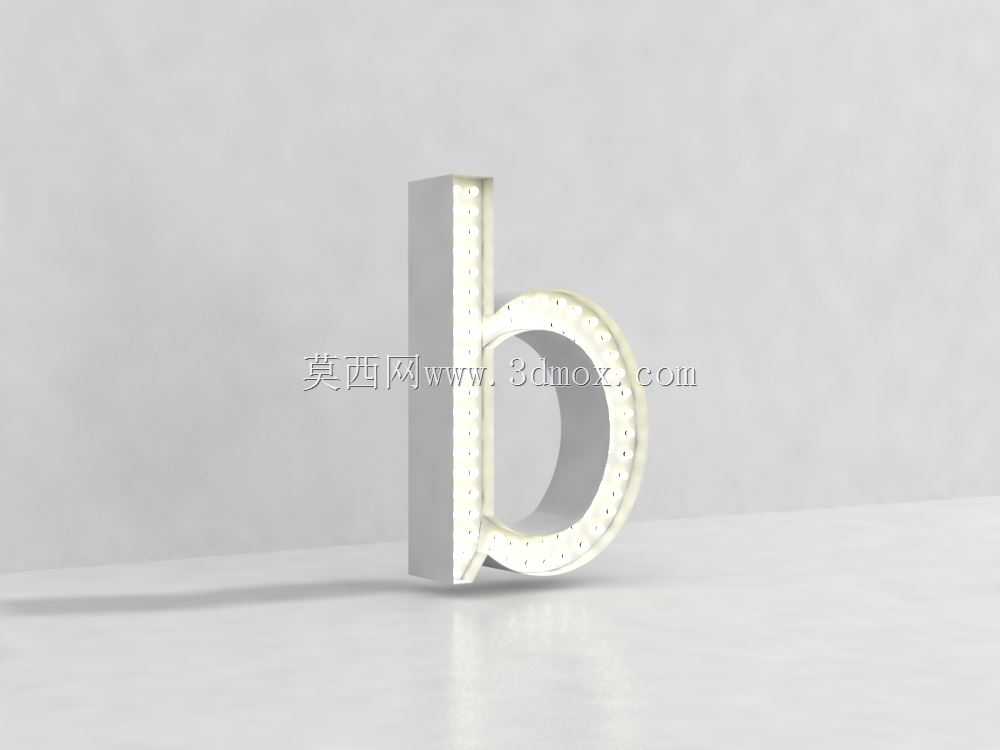

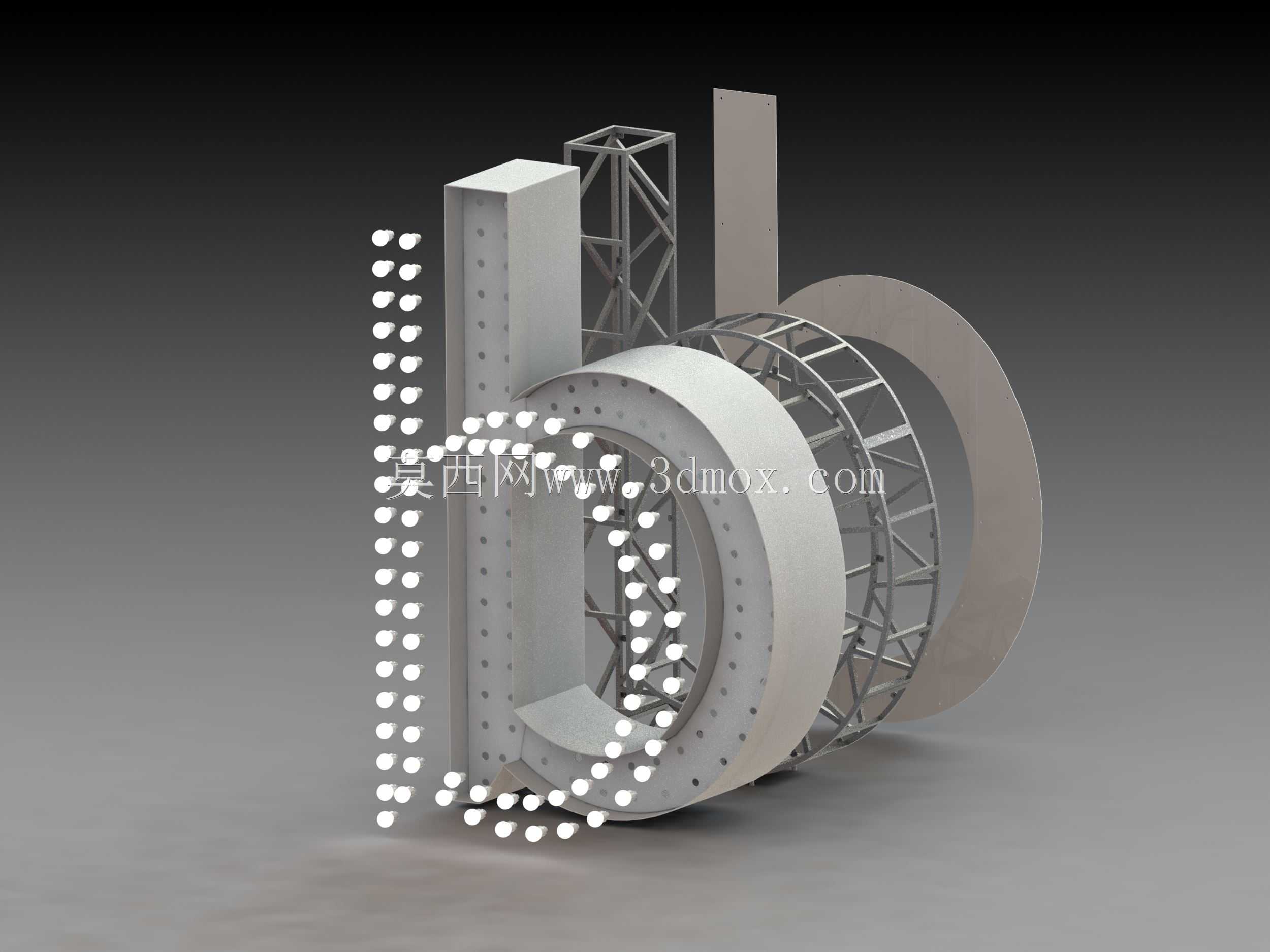

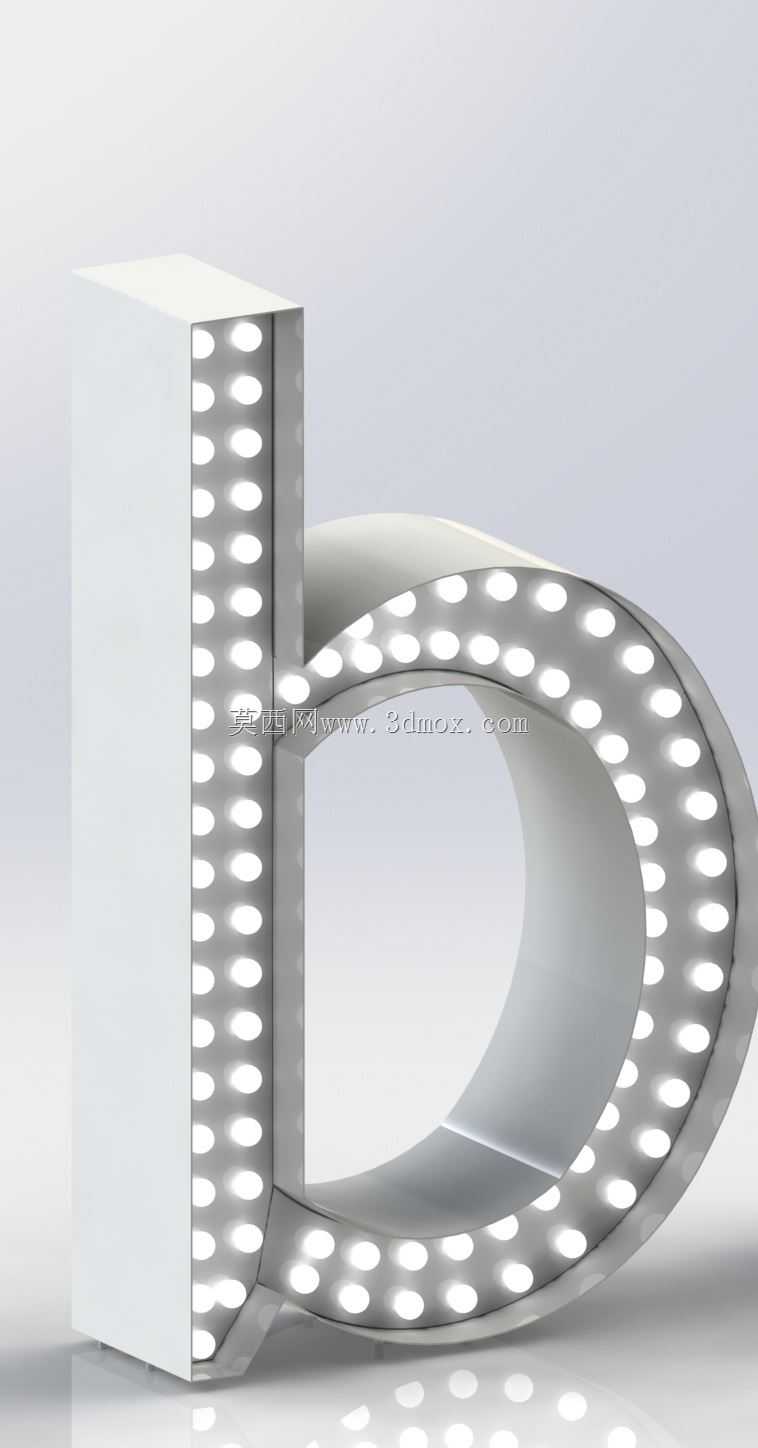

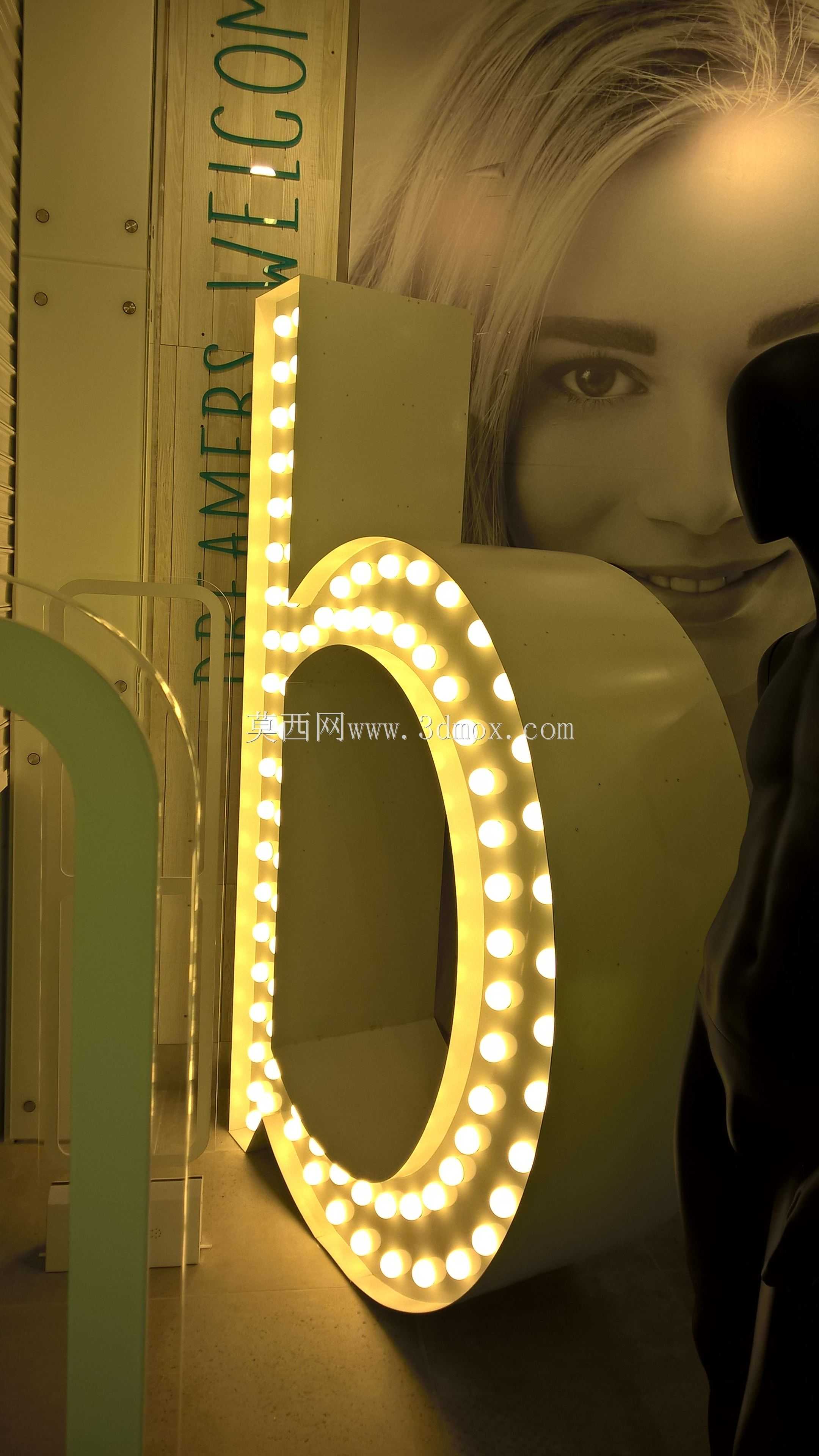

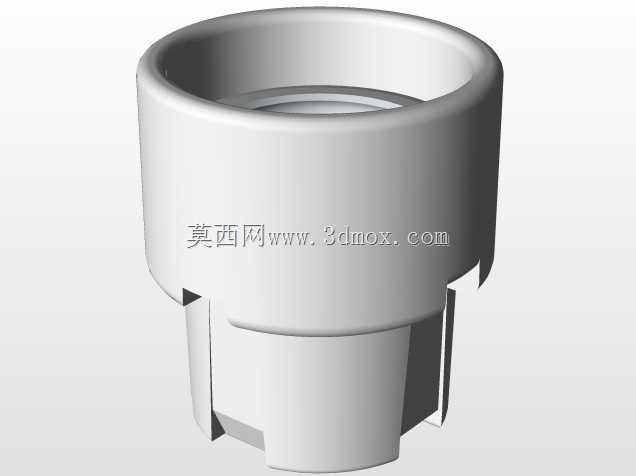

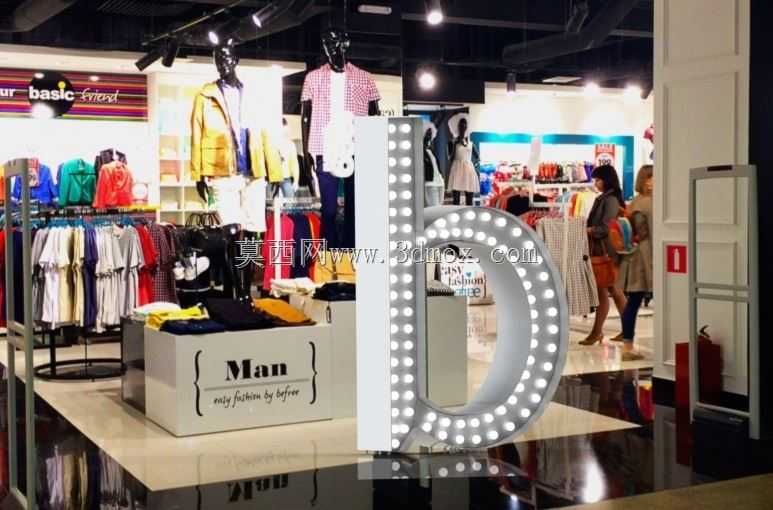

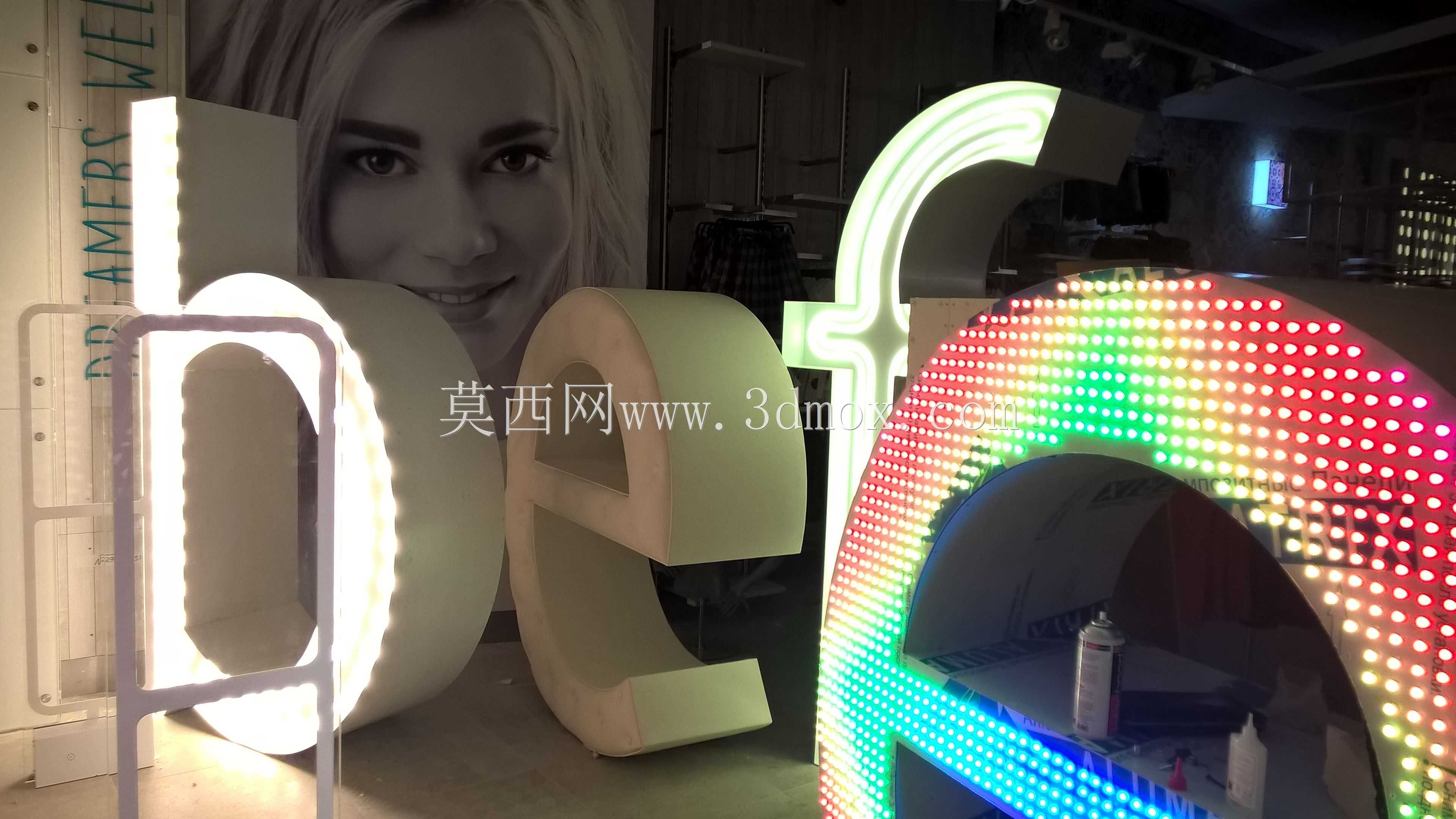

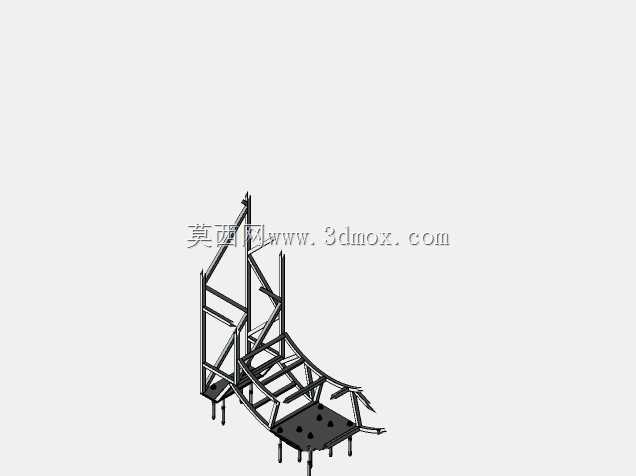

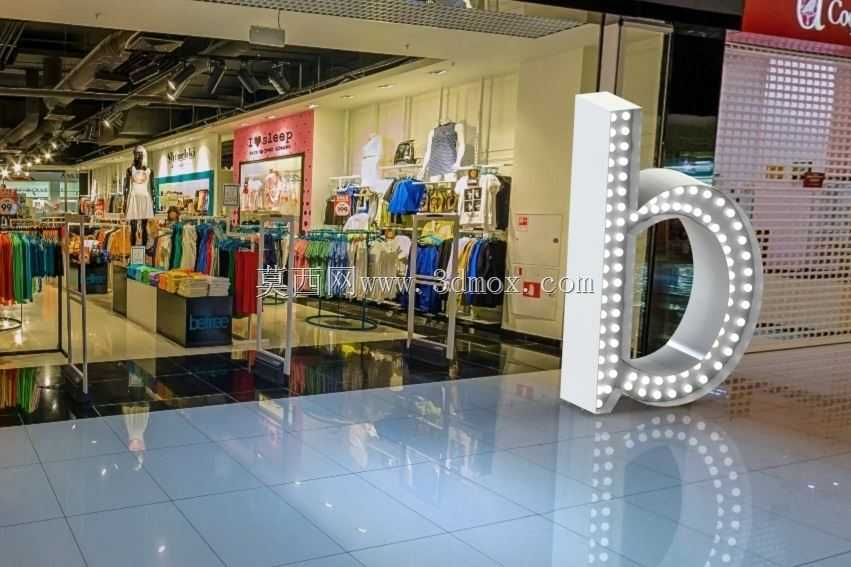

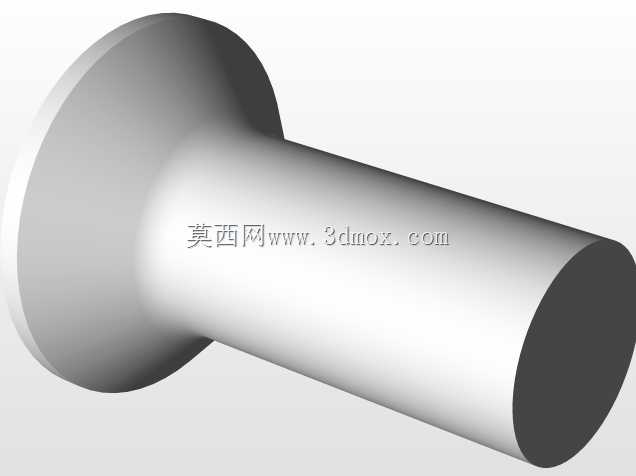

这套立体字母b标识装置主要面向商业门店门头、展会主题展墙、工业风餐饮空间及品牌快闪场景，核心作用是在远距离形成视觉锚点，同时通过外露灯泡阵列传递复古与机械结合的空间气质。装置整体由竖向笔画、圆弧笔画及背部支撑桁架三部分组成，竖向段采用矩形截面立柱形式，表面按矩阵排布灯泡安装孔，孔位间距需结合单颗灯泡的发光扩散角确定，避免相邻光点在常规观看距离下出现重叠或暗区。圆弧段并非简单的实心弯板，而是采用内外弧形围板加内部环形肋的结构，肋板上预留走线槽与灯泡座固定位，外侧弧面同样布置灯泡，点位沿弧线均匀分布，保证曲面发光的连续性。背部桁架采用方管焊接形式，直接连接竖向立柱与圆弧背部，一方面控制整体自重，另一方面为现场安装提供可靠的受力基点，桁架腹杆的排布避开了背部走线空间，线管可沿弦杆内侧固定，不会外露影响正面观感。设计时先确定字母的整体外轮廓边界，再拆分笔画模块，竖向笔画与圆弧笔画之间通过定位销加螺栓连接，既保证拼接精度，也便于分段运输和现场组装。灯泡选用铝粘底座款式，底座与面板孔位采用过盈配合加背部卡簧固定，更换时可从正面直接操作，无需拆解整体结构。面板与内部骨架之间预留了接线腔体，所有导线在腔体内汇总后沿背部桁架引至安装面的供电端，腔体边缘做翻边处理，既提升面板刚度，也能遮挡内部线路。安装边界方面，装置背部设置了两组挂接件，分别对应竖向立柱重心位置和圆弧段重心位置，挂接件的孔距适配常见的钢结构龙骨与墙面预埋板，若用于悬空吊装，可在桁架顶部节点加装吊耳，吊耳位置经过受力校核，避免长期使用后出现笔画变形。圆弧段的底部设置了两个可调支撑脚，在落地摆放场景下可调节水平，抵消地面不平带来的晃动；贴墙安装时支撑脚可拆除，不会突出背部影响贴合度。结构选材上，外露面板采用厚铝板加工，兼顾防锈与减重，内部桁架采用标准方管，焊接后整体打磨喷塑，表面处理质感与工业风定位匹配。灯泡阵列的控制线路按笔画分区，竖向列与弧面段分别接入回路，可实现分区点亮或动态流水效果，接线端子集中布置在背部检修盒内，后期维护无需拆开主结构。整个模型把标识的外观造型与内部支撑、走线、安装方式整合在同一结构中，没有为了造型牺牲安装维护的便利性，每个曲面和立柱的厚度都结合了灯泡座的安装深度，不会出现面板过浅导致灯泡尾部顶到骨架的问题，也避免了材料冗余造成的自重过大。
