立式多孔支撑立柱结构设计

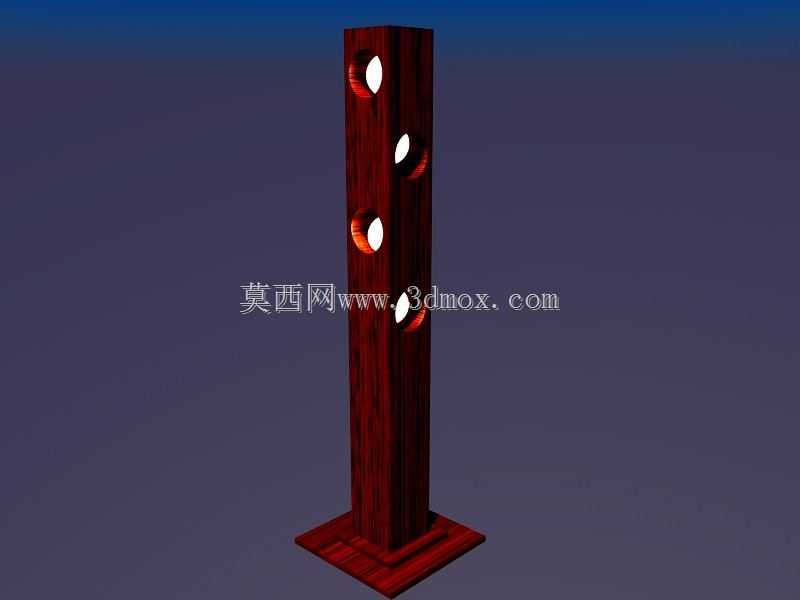

该立式多孔支撑件采用方形立柱与方形底板一体化布局，立柱主体为等截面方管结构，底板向外延伸形成稳定支撑面，整体重心沿立柱轴线垂直落在底板中心区域，可在无额外地脚固定的工况下提供基础抗倾覆能力。四个圆形通孔沿立柱单侧立面纵向交错排布，孔位轴线垂直于立柱立面，孔边做倒角处理，既消除加工锐边，也便于轴类、杆类零件穿入定位。交错排布的孔位可在不同高度提供安装支点，适配多层搁板、悬臂支架、检测探头或工装夹具的挂载需求，避免同侧同轴排布导致的立柱截面强度过度削弱。从实际应用场景看，这类支撑立柱常见于轻型工位架、实验台支架、物料挂架、小型设备机身框架以及自动化产线的旁侧支撑工位。在工位布局中，可直接作为独立支撑单元使用，也可多根立柱配合横杆组成模块化框架，用于放置工具盒、工件料盘、气动元件或电气控制盒。在检测工位上，不同高度的孔位可安装传感器支架、导向套或定位销，根据被测件尺寸快速调整挂载高度，无需在立柱上重新钻孔。设计阶段优先考虑截面抗弯与安装便利性的平衡。方管立柱的四个立面均可拓展孔位，本结构仅在单侧开孔，保留其余三面完整截面，在挂载方向受弯时具备更高的截面模量。底板面积大于立柱截面，能够将立柱承受的偏载分散到接触面，降低局部压应力；若用于振动较大的设备旁侧，可在底板预留孔位加装膨胀螺栓或压板，实现与地面、型材平台的刚性连接。外形边界方面，立柱高度方向尺寸远大于截面宽度，适合在狭小占地面积内提供高位支撑；底板外伸宽度决定支撑稳定角，安装时应确保底板完全贴合支撑面，避免单边悬空导致受力后倾斜。穿入孔内的零件需与孔径保持合理间隙，过盈配合会增加装配难度，间隙过大则会使挂载件产生晃动。当单侧挂载较重物件时，应优先选用靠近底板的低位孔位，以减小倾覆力矩；若必须高位挂载，可在底板背面增加配重或采用双立柱对称布置。该结构造型简洁，加工工序集中，主要包含型材下料、底板焊接或螺栓连接、立面钻孔、孔口倒角以及表面处理等环节。建模时需重点控制孔位中心距、孔轴线与立面的垂直度、底板与立柱的垂直度，这些尺寸直接影响后续横杆装配后的水平精度。对于需要反复调整挂载位置的使用场景，可在孔内加装衬套以提高耐磨性，延长立柱使用寿命；对于洁净或潮湿环境，则可通过表面喷涂、氧化或镀层处理提升防锈能力。
