小屋石砌壁炉三维结构设计

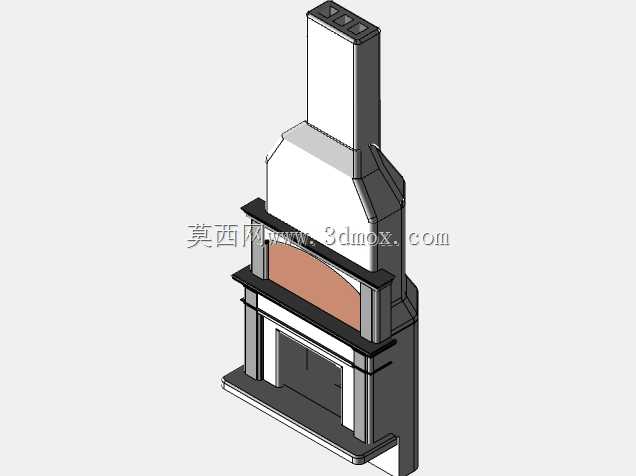

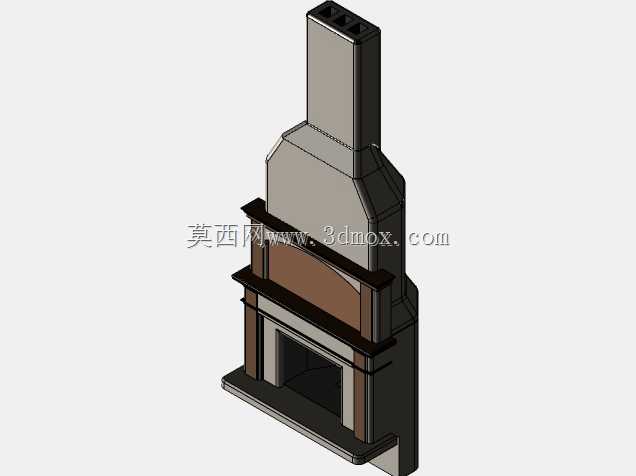

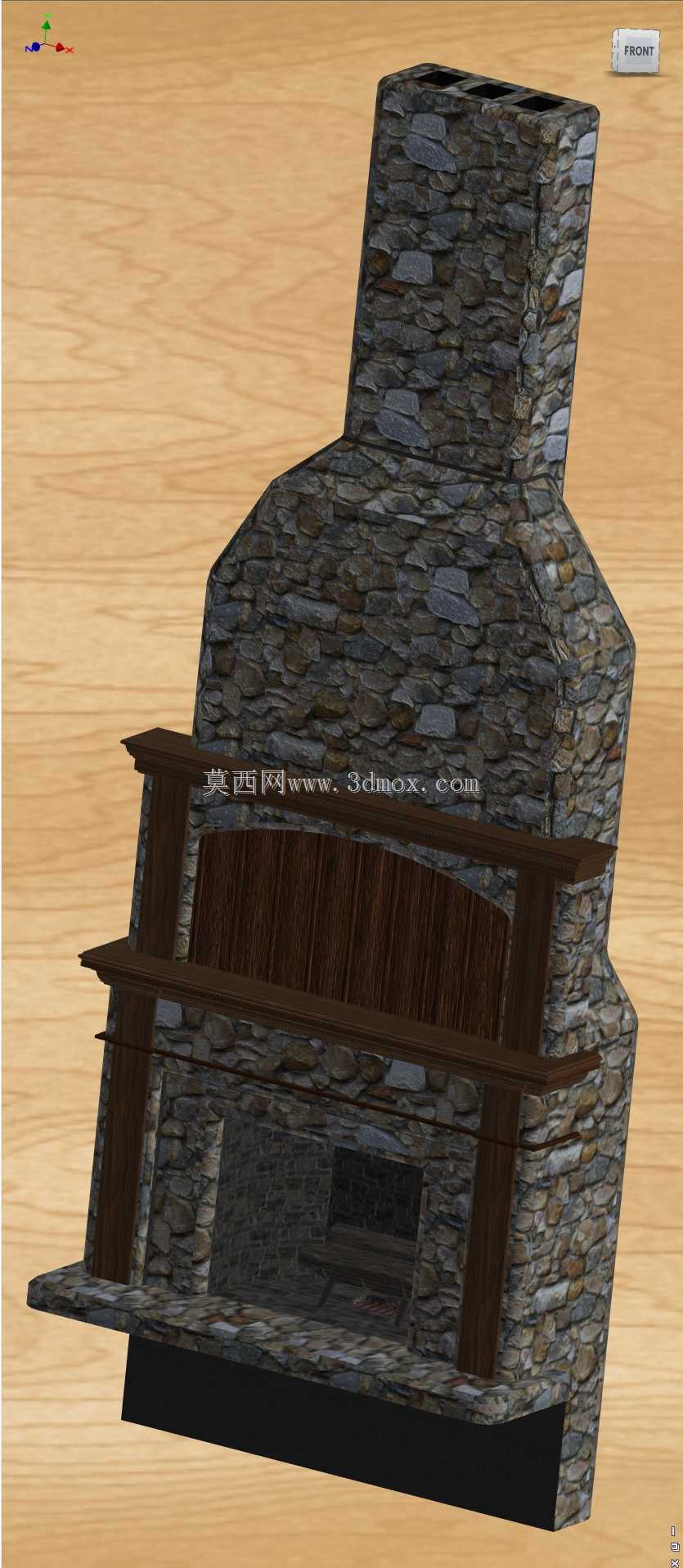

石砌壁炉的建模重点不在复杂运动机构，而在把建筑构件、燃烧空间和安装边界统一到同一坐标体系中。模型主体由不规则毛石墙体、木质壁炉架、炉膛开口、底部基座和上部烟道组成，适合用于小木屋、民宿、乡村住宅或样板间的方案展示，也可作为室内陈设、场景搭建和结构校核的基础参考。实际使用时，壁炉承担取暖、氛围营造和空间视觉中心的作用，因此设计不能只看正面造型，还要考虑烟道走向、墙体厚度、木架与热源的安全距离，以及炉门前的操作空间。从结构上看，石砌外壳形成主要围护和蓄热体，炉膛位于中下部，开口上方设置木质横梁与置物台，两侧立柱承担台架支撑，底部平台向前延伸，形成清灰、放柴和站立操作的边界。上部烟道逐渐收窄并向后上方延伸，这种轮廓有利于烟气汇集，但在真实安装中必须配合耐火内衬、隔热层和烟囱系统，不能把外观石墙直接当作耐高温烟道使用。模型把石块拆成多段不规则贴面来表现砌筑肌理，木质构件则保持直线和矩形截面，便于区分材料层次。对于结构设计人员，这类模型的价值在于快速确认开口比例、台架高度、烟道占位和墙面干涉。若用于预制壁炉外壳，需要进一步把石墙拆分为可运输模块，预留膨胀间隙，并在木梁附近增加隔热垫块；若用于室内装修定位，则应把模型放入房间整体布局中，核对前方净距、侧边家具距离和上方梁底标高。炉膛内部尺寸直接影响燃烧效率和木柴摆放，过窄会导致添柴困难，过深又会降低正面辐射效果。底部基座高度应兼顾清灰和观察火焰，壁炉架不宜过低，以免影响炉门使用，也不宜过高而削弱围合感。烟道部分在三维中要特别检查与屋顶、楼板和木构架的碰撞，外观收窄段不能等同于实际排烟截面，后续还需按排烟计算确定内衬直径和保温厚度。整体建模思路是先确定墙体中心线和炉膛开口，再叠加石砌外轮廓，随后安装木架、底座和烟道，最后调整石块大小与接缝关系。这样得到的模型既能保留小屋里温暖、厚重的视觉特征，也能为后续深化设计提供明确的空间边界。
