人体模型支撑底座结构设计

该支撑底座主要用于服装陈列、教学示教、摄影道具及工业人台固定场景，核心作用是为立式人体模型提供稳定的下部支撑，避免模型在展示、调整姿态或轻微触碰时发生倾覆。实际使用中，底座并不直接承受人体模型的全部重量，而是通过中心立杆将载荷传递至圆形底盘，再由底盘与地面形成较大的接触面积来分散压力。

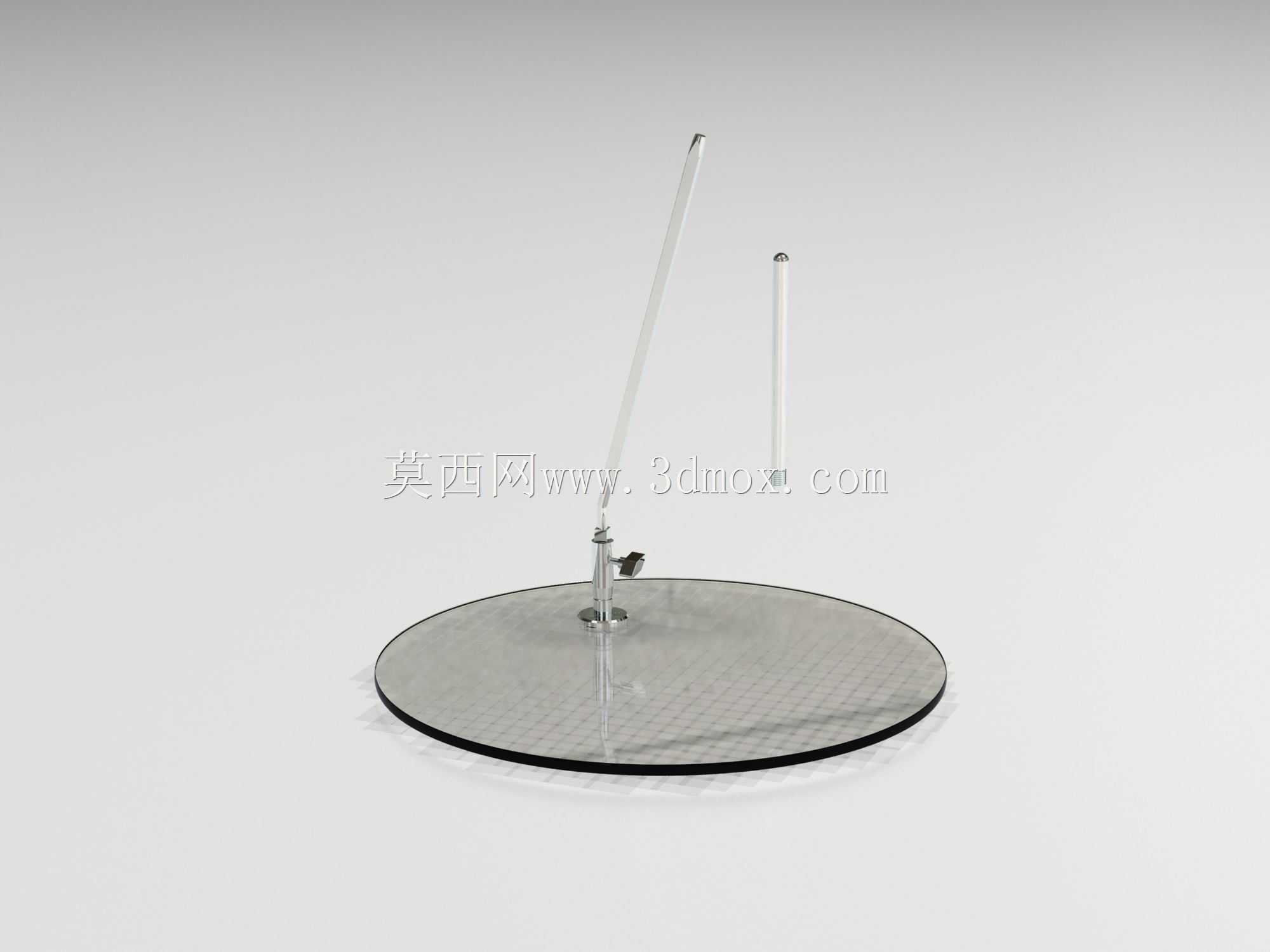

从结构组成看，产品由圆形钢化玻璃底盘、金属中心座、可调立杆及顶部锁紧件构成。底盘采用带铬盖的简单钢与钢化玻璃组合，玻璃表面平整，边缘做磨边处理，既能够保证视觉上的简洁，也可降低搬运和使用过程中的割手风险。金属中心座位于底盘几何中心，承担立杆定位、夹紧和防转功能；立杆插入中心座后，通过侧面锁紧螺钉实现高度固定，松开后可沿轴向调整，以适配不同身高比例的人体模型或不同展示姿态。

设计思路上，圆形底盘相比方形或异形底盘具有更均匀的抗倾覆半径。人体模型重心通常较高，且在服装穿脱过程中会产生偏载，圆形轮廓能够在各个方向提供相近的稳定边界，减少因支撑脚位置不当造成的失稳。中心立杆采用细长杆件形式，一方面减少对服装下摆和裤脚的视觉遮挡，另一方面便于在模型内部隐藏支撑路径，使整体陈列效果更加干净。顶部连接端设置小型锁紧结构，可与模型背部或腿部支撑点配合，限制模型绕杆转动。

在安装边界方面，底盘直径决定了地面占用范围，布置时需保证底盘下方平整，避免局部悬空；若放置在地毯或软质地面上，应评估受压沉降对垂直度的影响。中心座与玻璃底盘之间需设置缓冲垫，以分散金属件对玻璃的局部压应力，防止拧紧时产生爆边。立杆高度调节范围应结合模型重心高度选择，过高的支撑点虽然便于穿脱服装，但会增大倾覆力矩；过低则可能影响服装自然垂坠。

从三维建模角度看，该类底座需要重点表达玻璃盘的厚度、边缘倒角、金属座的安装孔位、立杆与锁紧螺钉的配合关系。建模时应保证中心座与底盘同轴，立杆轴线垂直于底盘平面；装配关系中需体现螺钉夹紧行程，避免出现干涉或无法锁紧的结构问题。对于需要进行选型的结构工程师而言，还应结合人体模型重量、底盘直径、立杆伸出长度核算稳定裕度，确保在正常展示和轻微外力作用下保持可靠支撑。
