户外弧形栅条休憩廊架结构设计

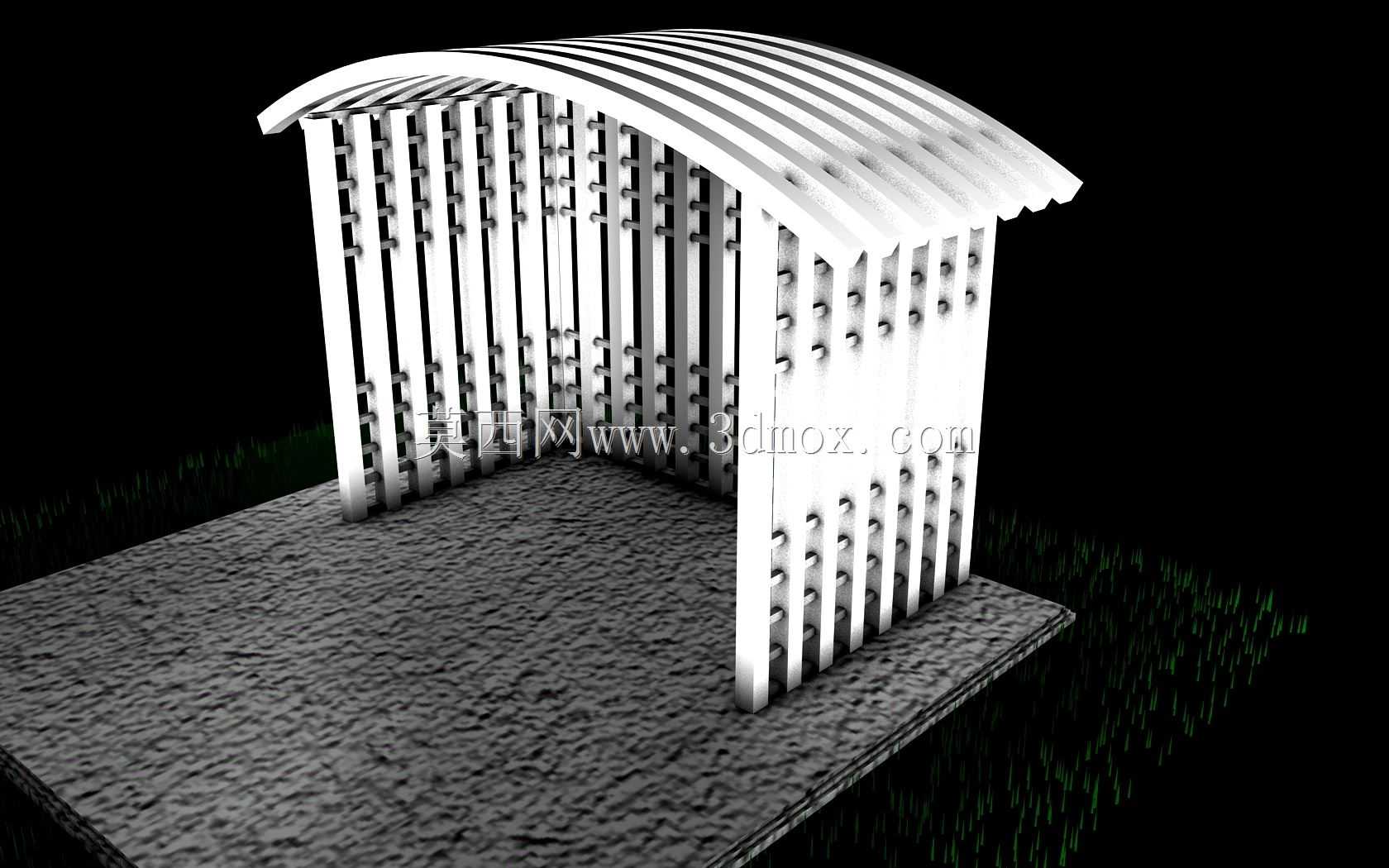

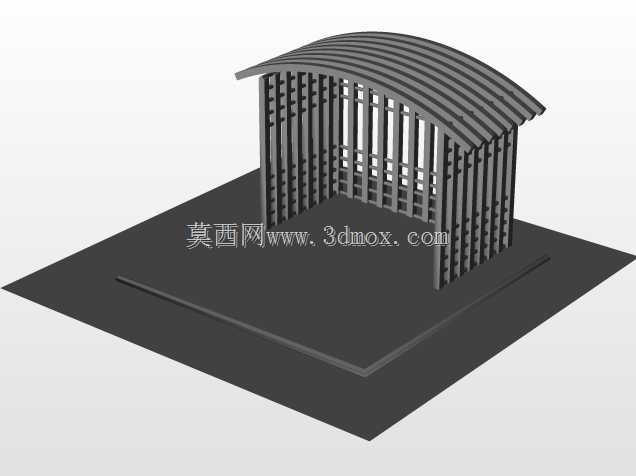

该廊架结构以竖向栅条围合半开放空间，顶部采用连续弧形拱顶，形成明确的遮蔽边界与导向性视觉轮廓。底座为整体矩形平台，承担竖向荷载并限定安装范围，现场布置时需先校核地基平整度，保证平台与基础贴合，避免栅条立柱因不均匀沉降产生侧向应力。立柱沿平台两侧等距排布，间距兼顾通透感与围护强度，单根构件通过底部与平台刚性连接，顶部汇入弧形屋面体系，整体形成稳定的框架受力路径。弧形顶由多道平行弯弧构件组成，构件间留有均匀缝隙，既减轻屋面自重，又可在遮阳的同时引导气流穿过，降低强风对整体结构的水平推力。端部栅条随拱脚曲线收束，使立面与顶面过渡连续，减少突兀的连接节点。从使用场景看，这类结构适用于庭院、园区步道旁或滨水休憩区，可供行人短暂停留、遮阳避雨；半通透的栅条不会完全阻断视线，能与周边绿化形成借景关系。建模时需重点控制拱顶曲率与立柱间距的匹配关系，若弧度过平，顶部构件跨中弯矩会明显增大；弧度过高则会增加整体风阻并削弱侧向稳定性。构件截面尺寸应根据实际材料选型调整，金属型材需验算长细比，木质或塑木材料则要考虑长期户外使用的蠕变与防腐余量。安装边界方面，平台外缘应预留排水坡度，防止积水渗入连接节点；立柱与基础的锚固点需对称布置，保证拱架在温度变形时可沿纵向微量释放。栅条上的点状凸起可作为装饰或连接定位构造，若用于实际工程，应避免在主受力构件上随意开孔削弱截面。屋面弧条与立柱交接处宜采用隐蔽式连接件，保持外观整洁，同时将剪力传递路径控制在节点核心区内。整体结构没有复杂的运动机构，设计核心在于空间比例、构件排布与受力合理性的平衡：过密的栅条会造成压抑感并增加材料成本，过疏则难以形成有效的围护与遮阳效果；拱顶挑出长度需覆盖主要停留区域，同时不得超出基础抗倾覆范围。对于三维建模人员而言，可先建立平台基准面，阵列立柱后再以单根弧线放样顶部构件，最后处理端部收分与节点细节，确保所有构件在装配时无干涉、对齐基准统一。
